- Page 1 INSTRUCTIONS D'EMPLOI P C - 1 00 , P C - 20 0 S IR...
-
Page 2: Table Des Matières
SCHEMA D’INSTALLATION “PC-100”........ -
Page 3: Elements Principaux Du Systeme Electrique
(seulement sur “PC-200”) SONDE A TIGES - mesure le contenu des réservoirs eau propre, visualisation des 4 niveaux SONDE A VIS “SSP” - signalisation réservoir eau usée plein (seulement sur “PC-100”) BATTERIE SERVICES “B2” - alimente toutes les utilisations des services BATTERIE MOTEUR “B1”... -
Page 4: Panneau De Commande "Pc-100

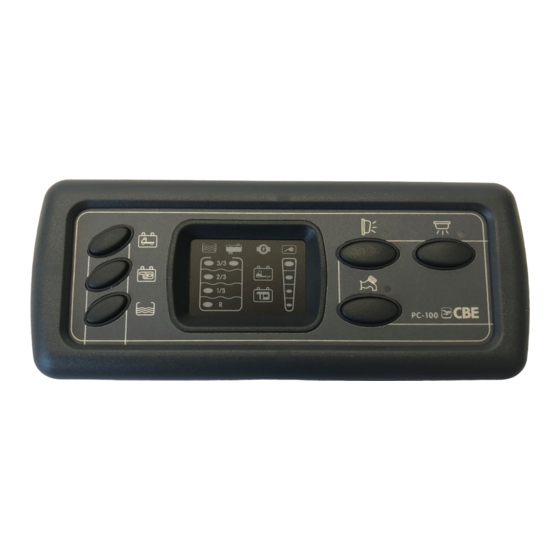

PANNEAU DE COMMANDE "PC 100” P C - 1 0 0 LEGENDE Bouton pour le contrôle du réservoir eau propre Bouton pour le contrôle de la batterie services (B2) Bouton pour le contrôle de la batterie moteur (B1) Led de signalisation des niveaux du réservoir eau propre Led de signalisation réservoir eau usée plain Il indique la charge des batteries moteur et services par l’alternateur moteur. -
Page 5: Panneau De Commande "Pc-200
PANNEAU DE COMMANDE ”PC-200” P C - 2 0 0 LEGENDE Interrupteur général (voir contrôle minimum tension). Bouton pour le contrôl de la tension de la batterie services (B2) et moteur (B1). Bouton pour le contrôle des litres disponibles dans les réservoirs eau propre et eau usée. Bouton général lumières. -
Page 6: Fonctions
La sonde est alimentée par le microprocesseur toutes les 8 secondes ou quand on pousse sur le bouton test, ceci pour éviter d'inutiles consommations. La sonde est réglée par CBE, mais il est possible de contrôler le fonctionnement de la sonde et son tarage en suivant la procédure suivante : - activer la fonction “REMPLISSAGE RESERVOIR EAU PROPRE”... -
Page 7: Fusibles De Protection
TABLEAU DE DISTRIBUTION ”DS-304SR” LEGENDE Fusible 5A pour l’alimentation de la lumière exteriéur, il dépend de l’interrupteur général et il s’éteigne automatiquement avec moteur démarré. Fusible 10A pour l’alimentation de la pompe eau, il dépend de l’interrupteur général. Fusible 10A pour l’alimentation du chauffage / boiler, il dépend de l’interrupteur général. Fusible 20A pour l’alimentation du groupe lumiére “A”, il dépend de l’interrupteur général. -
Page 8: Raccordements
14) Connecteur 2 pôles entrée signaux + entrée singal contact clef démararrage moteur + entrée signal réseau “S” qui viens du chargeur batterie CBE 15) Connecteur 16 pôles à brancher par son câble au panneau de commande 16) Boulon pour le branchement + batterie moteur (B1) -
Page 9: Chargeur De Batteries "A915-L
CHARGEUR DE BATTERIES “A 915 L” E LE K TR O N I SC H E S B ATTE R IE - LA D EG E R Ä T Mod. A 915 13,8V 14,4V Eingang 230V 50 Hz Nennleistung 180VA Au sg an g 12V 13/ 1 5 A Stromüberwachung... -
Page 10: Caracteristiques
C ARACTERISTIQUES A915 Alimentation 230 Vac 50 Hz / 12V Puissance maximum 180 VA Courant de charge : - nominal 15 A 13 A - arithmétique Contrôl courant Consommation (reseau 230V débranchée) 0,3 mA Contrôl automatique phase de charge 25°C - Charge maximum 14,4V - Maintien...
