Lanterne de palier
Cale de centrage
6.2 Serrer les vis des cales de centrage en veillant à ce qu'elles
soient parfaitement stables avant l'installation.
6.3 Glisser la cartouche ISC2 sur l'arbre ou la chemise de la pompe
avec les cales de centrage orientées vers le corps de palier. Voir
Figure 2.
6. Installer et fixer la chambre à garniture sur la lanterne de palier.
Cf. Figure 3.
6.5 Positionner la garniture ISC2 avec le chapeau en appui sur la
face de la chambre.
6.6 Orienter la garniture ISC2 en positionnant les différentes parties
comme illustré sur le plan d'ensemble. Voir la section 7 pour les
recommandations relatives aux tuyauteries.
6.7 Serrer les écrous du chapeau de manière égale et en diagonale.
Ne pas serrer exagérément, au risque de déformer les les piéces
d'étanchéité et provoquer des fuites.

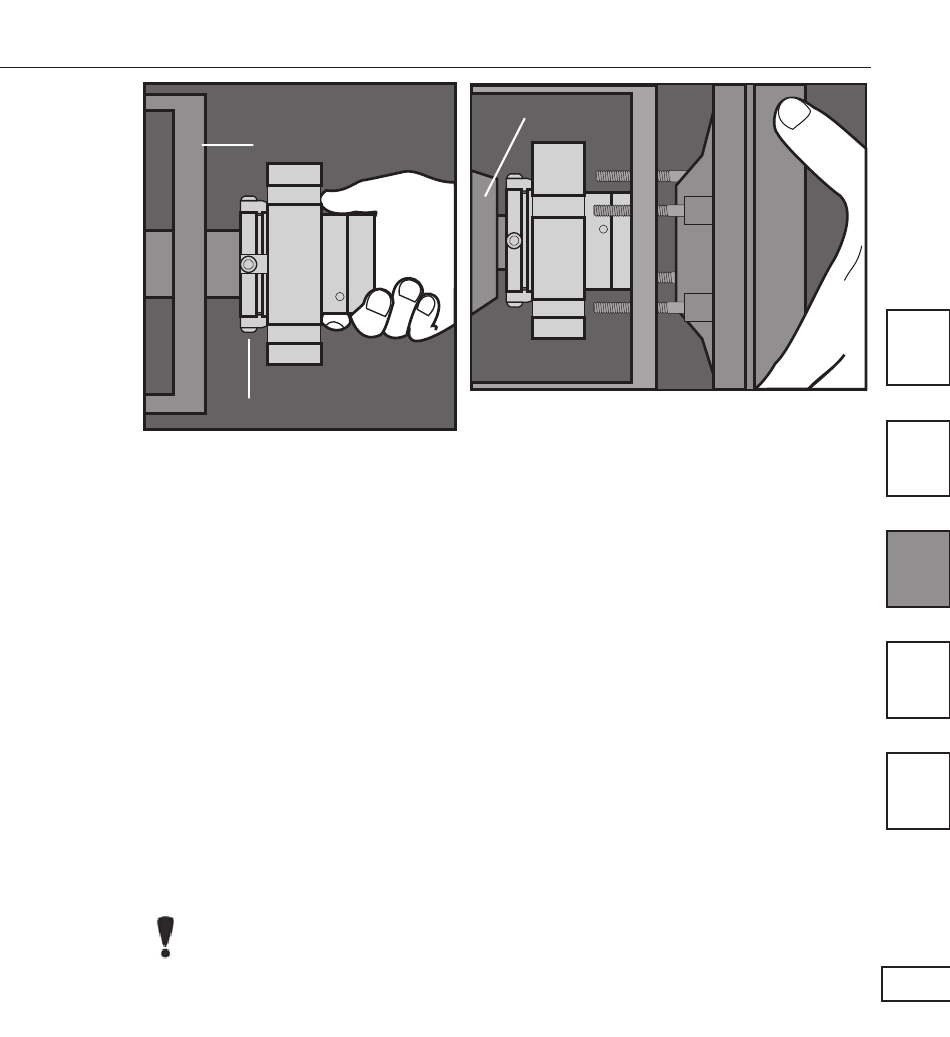

Figure 2
Corps de palier
Figure 3
flowserve.com
Chambre à
garniture
57
