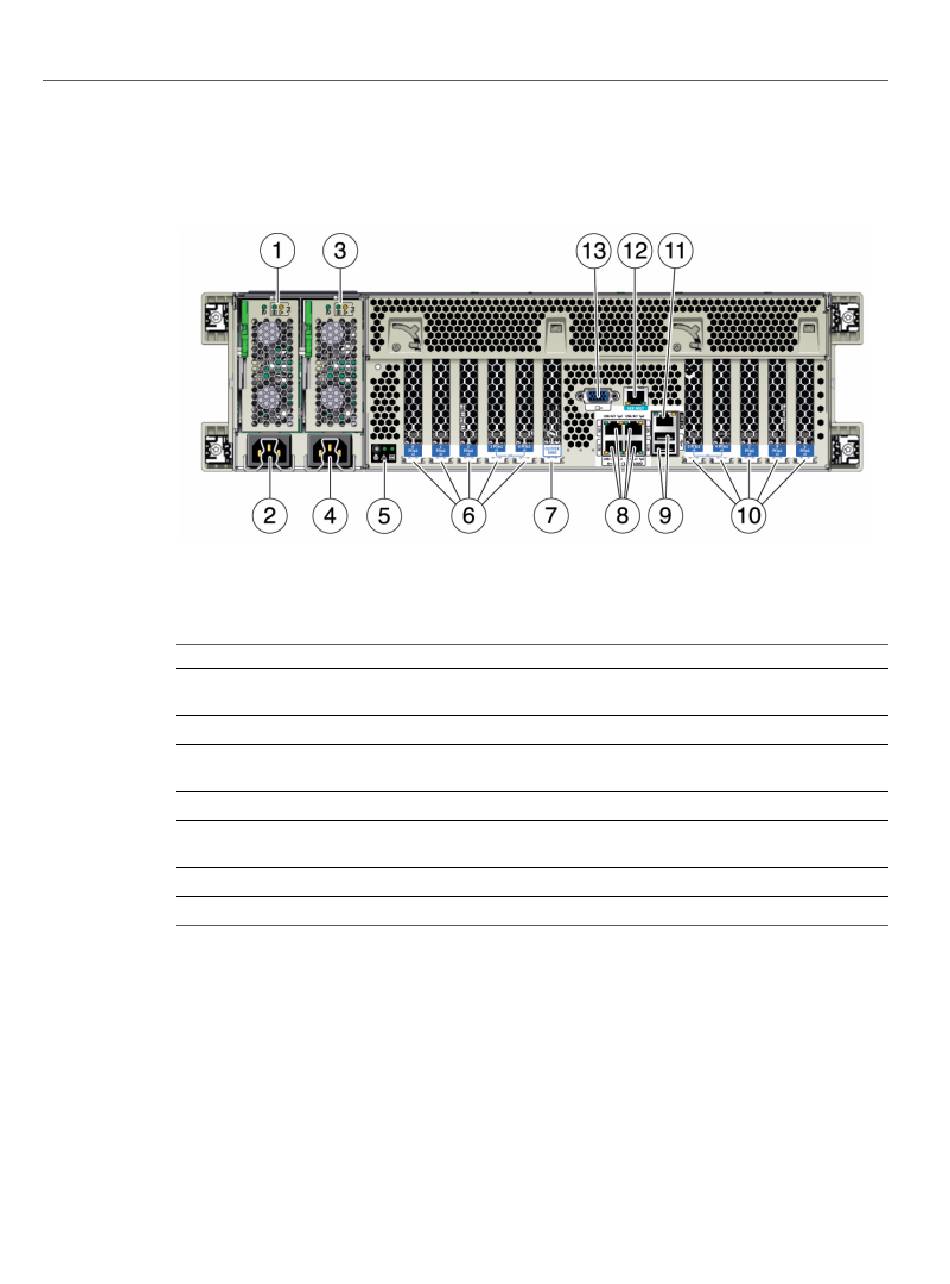

Panneau arrière du contrôleur ZS3-4
FIGURE 14
Légende de la figure
DEL d'état de l'alimentation 0 OK : verte Echec de
1
l'alimentation : orange Alimentation OK : verte
Entrée CA de l'unité d'alimentation 0
2
DEL d'état de l'alimentation 1 OK : verte Echec de
3
l'alimentation : orange Alimentation OK : verte
Entrée CA de l'unité d'alimentation 1
4
DEL d'état du système Alimenté : verte Attention :
5
orange Localisation : blanche
Emplacements PCIe 0-4
6
Emplacement de carte de cluster
7
HBA SAS-2 4x4 du contrôleur ZS3-4
Les HBA SAS-2 4x4 installés dans le ZS3-4 fournissent la connectivité vers les étagères de
disques externes DE2 et Sun Disk Shelf. Les ports HBA sont numérotés de 0 à 3, de haut en
bas :
Ports réseau (NET) 10/100/1000 : NET0-NET3
8
Ports USB 2.0
9
Emplacements PCIe 5-9
10
Port de gestion du réseau (NET MGT)
11
Port de gestion série (SER MGT)
12
Connecteur vidéo DB-15
13
