Indicateurs D'alimentation - Oracle ZS4-4 Manuel D'entretien

Installation des cartes PCIe facultatives dans le bon ordre
FIGURE 75
Légende de la figure
Indicateur d'alimentation CA
1
Indicateur d'alimentation CC
2
Indicateur de panne de ventilateur
3
Indicateur de panne d'alimentation
4
Connecteur d'alimentation
5
universel

Indicateurs d'alimentation

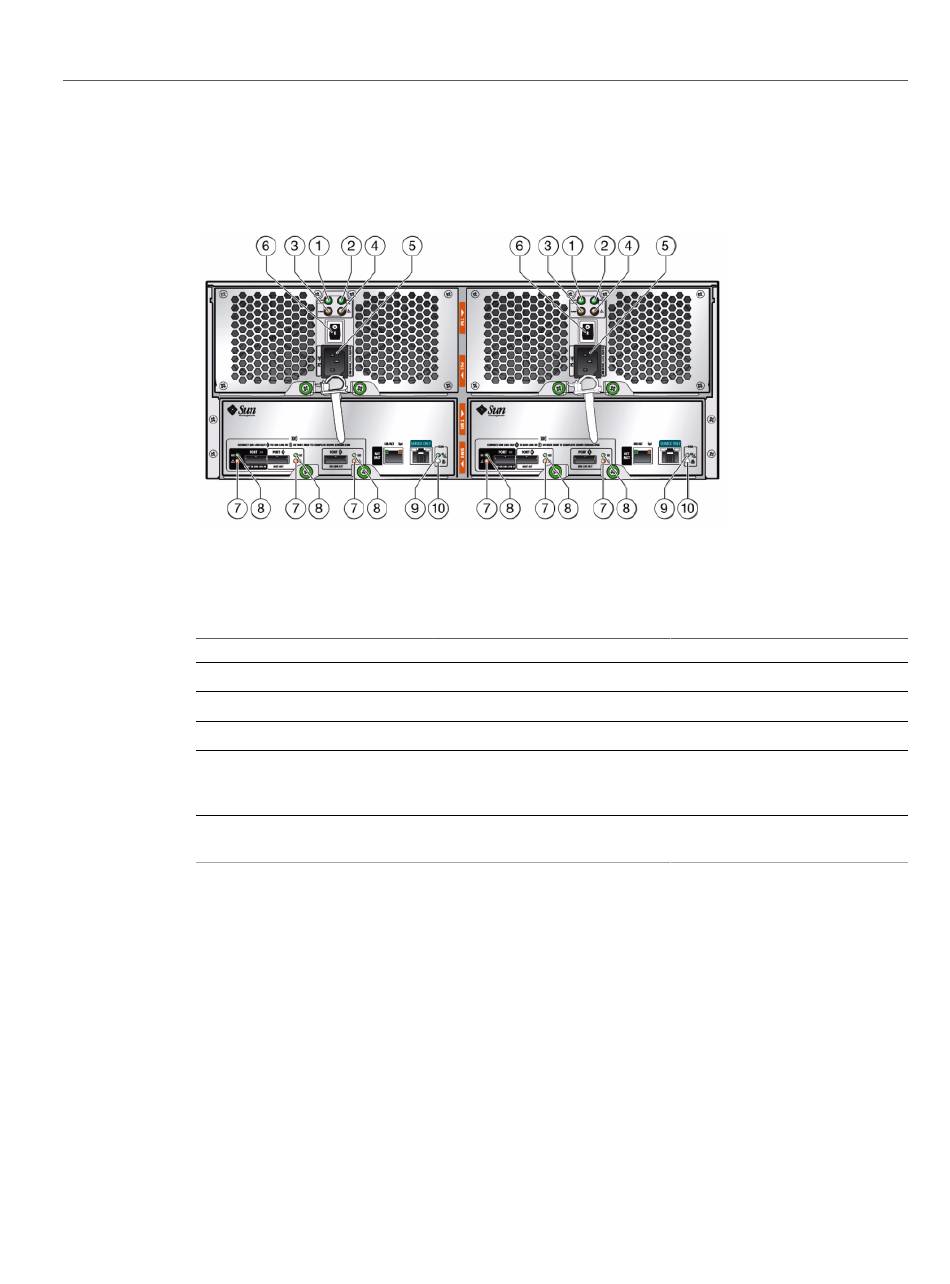

L'illustration suivante présente l'alimentation avec les indicateurs des modules de ventilateur
pour les étagères de disques suivantes :
Oracle Storage Drive Enclosure DE2-24P
■
Oracle Storage Drive Enclosure DE2-24C
■
124 Manuel d'entretien client des systèmes Oracle ZFS Storage Appliance, version 2013.1.3.0 • Décembre 2014
Indicateurs de carte de module SIM
Bouton d'alimentation
6
Indicateur de panne de port
7
Indicateur de port OK
8
Indicateur de carte de module SIM
9
OK (vert)/Indicateur de panne de
carte de module SIM (orange)
Indicateur de localisation de
10
module SIM
