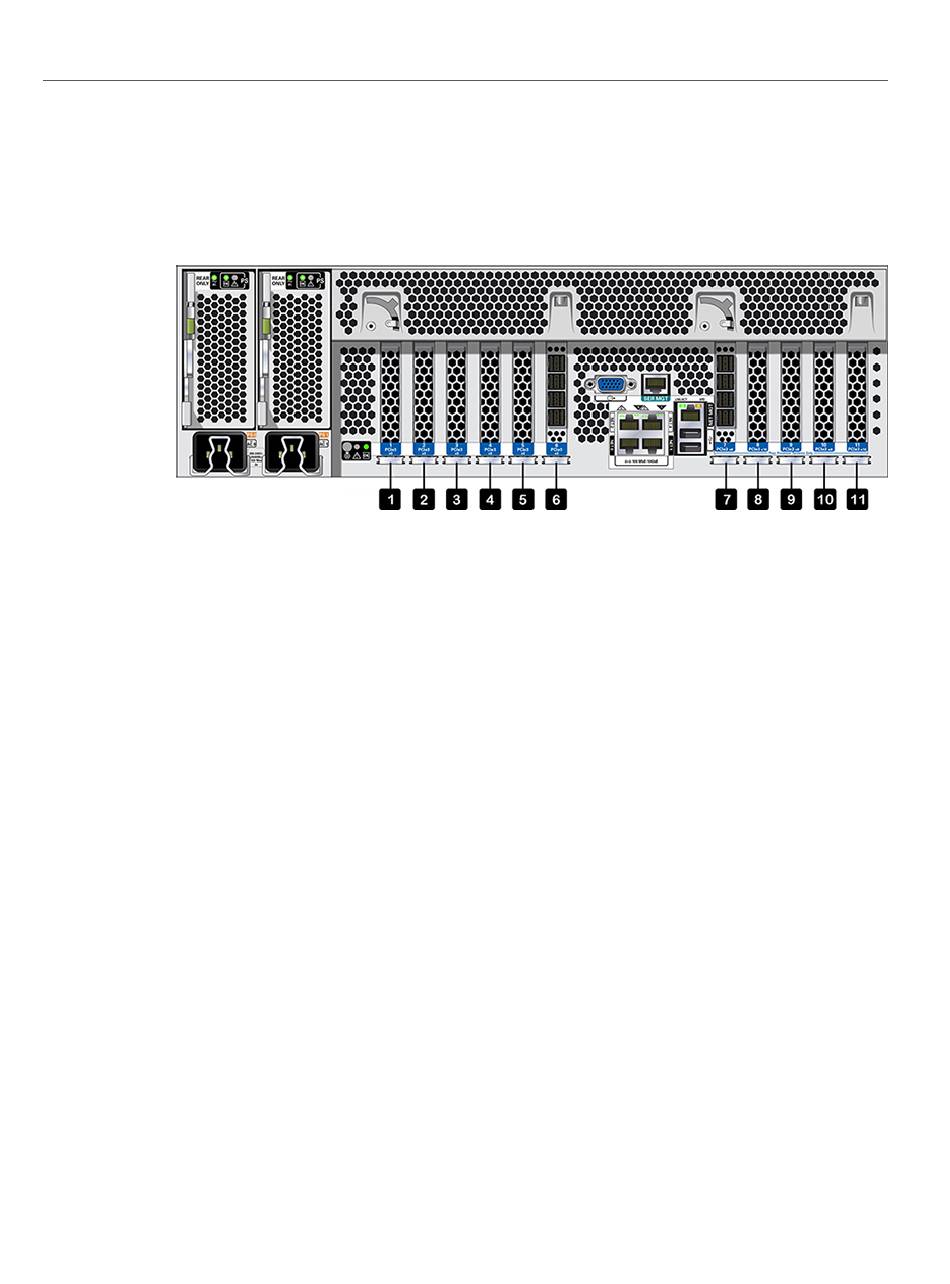

L'illustration suivante présente les numéros d'emplacement des PCIe d'E/S.
Numéros des emplacements PCIe d'E/S ZS4-4
FIGURE 8
Des cartes orientées client supplémentaires peuvent être installées dans les emplacements
PCIe restants. Reportez-vous à la section
ZS4-4" à la page 35.
Ordre des emplacements PCIe du contrôleur ZS4-4
Installez les cartes PCIe facultatives dans l'ordre suivant :
1. Installez les HBA SAS-2 4x4 supplémentaires dans l'emplacement 9, puis 3.
2. Installez les HBA InfiniBand CX3 dans le premier emplacement option client disponible,
en commençant par l'emplacement 11, puis 8, 5, 1, 10, 3 et 9.
3. Installez les HBA FC 16 Gb dans le premier emplacement option client disponible, en
commençant par l'emplacement 11, puis 8, 5, 1, 10, 3 et 9.
4. Installez les NIC optiques Ethernet 10 Gb dans le premier emplacement option client
disponible, en commençant par l'emplacement 11, puis 8, 5, 1, 10, 3 et 9.
5. Installez les NIC cuivre Ethernet 10 Gb dans le premier emplacement option client
disponible, en commençant par l'emplacement 11, puis 8, 5, 1, 10, 3 et 9.

Configurations PCIe de base et facultatives ZS4-4

Le tableau suivant décrit la configuration PCIe de base et les affectations d'emplacements
facultatifs pour les configurations ZS4-4 en autonome et en cluster. La numérotation des
emplacements PCIe commence par l'emplacement 1.
"Ordre des emplacements PCIe du contrôleur
