4.3. Recommandations d'installation
Avec le but d'obtenir une efficacité complète contre le bruit électromagnétique, on vous recommande de suivre les principes suivants:
-
N'alimenter pas le contrôleur avec le réseau près de dispositifs qui génèrent des bruits d'impulsions hautes et n'appliquez des circuits
de mise à terre commune.
-
Appliquer filtres de réseau.
-
Les câbles que conduisent des signaux de mesure devront être tressés en pairs et pour les capteurs de résistance dans une
connexion à 3 câbles de la même longueur, section transversale et résistance et guidés en blindage comme ci-dessous.
Tous les blindages devraient être connectés à terre d'un côté ou connectés au câble protection, le plus proche possible du contrôleur.
-
-
Appliquez le principe général, les câbles qui conduisent des différents signaux devraient être placés à une distance maximum entre
eux (non inférieur à 30 cm), et le croisement de ces groupes de câbles doit se réaliser dans un angle droit (90º).
5. MISE EN ŒUVRE
Après activer l'alimentation, le contrôleur effectue le test d'écran, on montre l'inscription r e 7 2, la version du programme et ensuite, on
montre la valeur de mesure et de point de réglage.
Il peut apparaître un message qui vous informe sur les anomalies sur l'écran (table 18). L'algorithme de contrôle PID avec la plage
proportionnel 30ºC, une constante de temps d'intégration de 300 secondes, une constante de temps de différentiation de 60 secondes
et une période d'impulsion de 20 secondes sont réglées par le fabricant.
Changer la valeur du point de réglage
On peut changer la valeur de point de réglage appuyant sur ? ou sur la touche > (fig. 12). Le principe du changement est indiqué par le
point qui clignote sur l'écran inférieur. On doit accepter le nouveau point de réglage appuyant sur la touche @ pendant 30 secondes
depuis la dernière impulsion de la touche ? ou > . Autrement, l'ancienne valeur sera restaurée. La limitation du changement est réglée à
travers les paramètres s p l et s p H .
Notice d'emploi

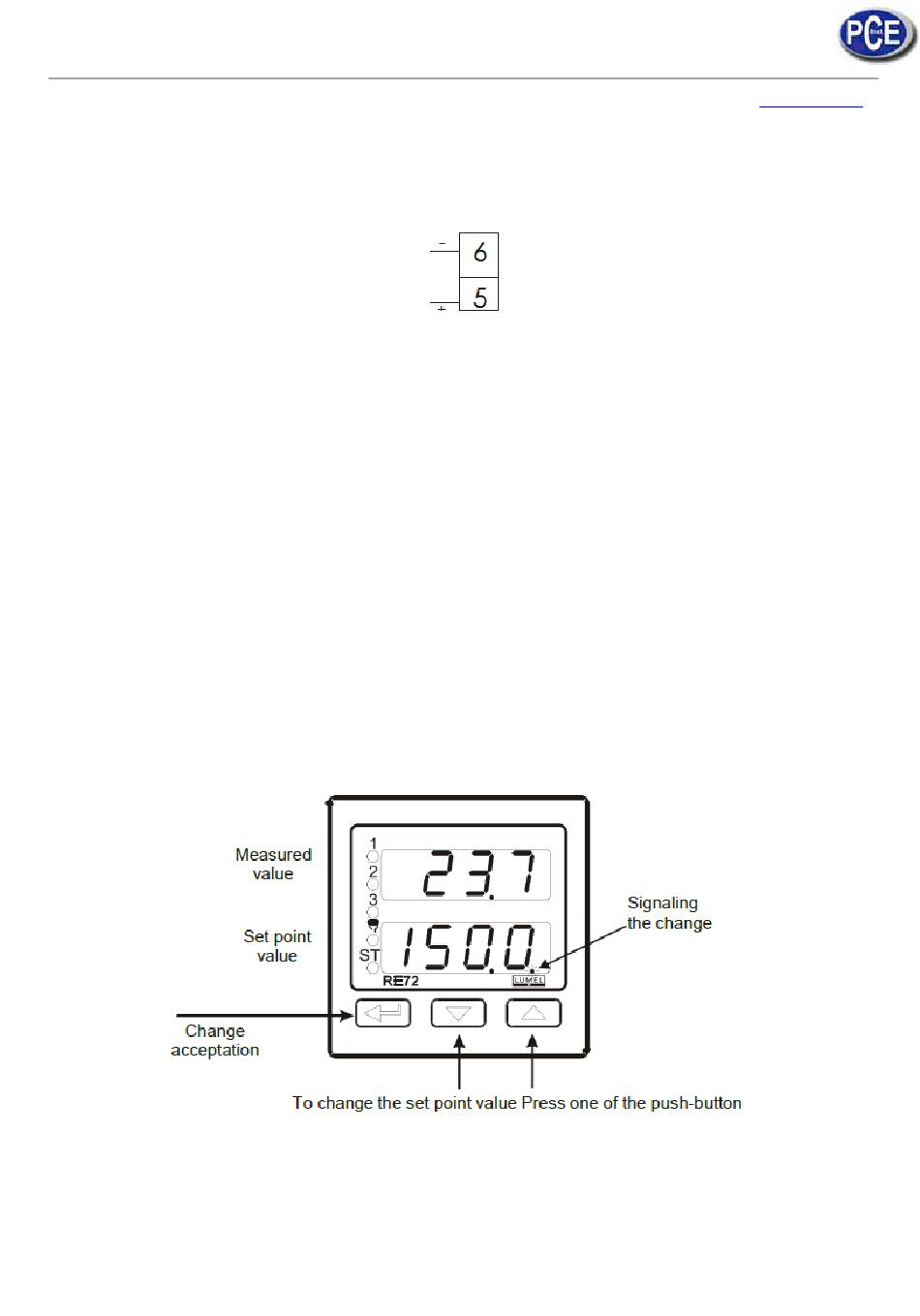

Fig. 11. Alimentation des transducteurs 24V
Fig. 12. Changement rapide de la valeur du point de réglage
www.pce-france.fr
8
