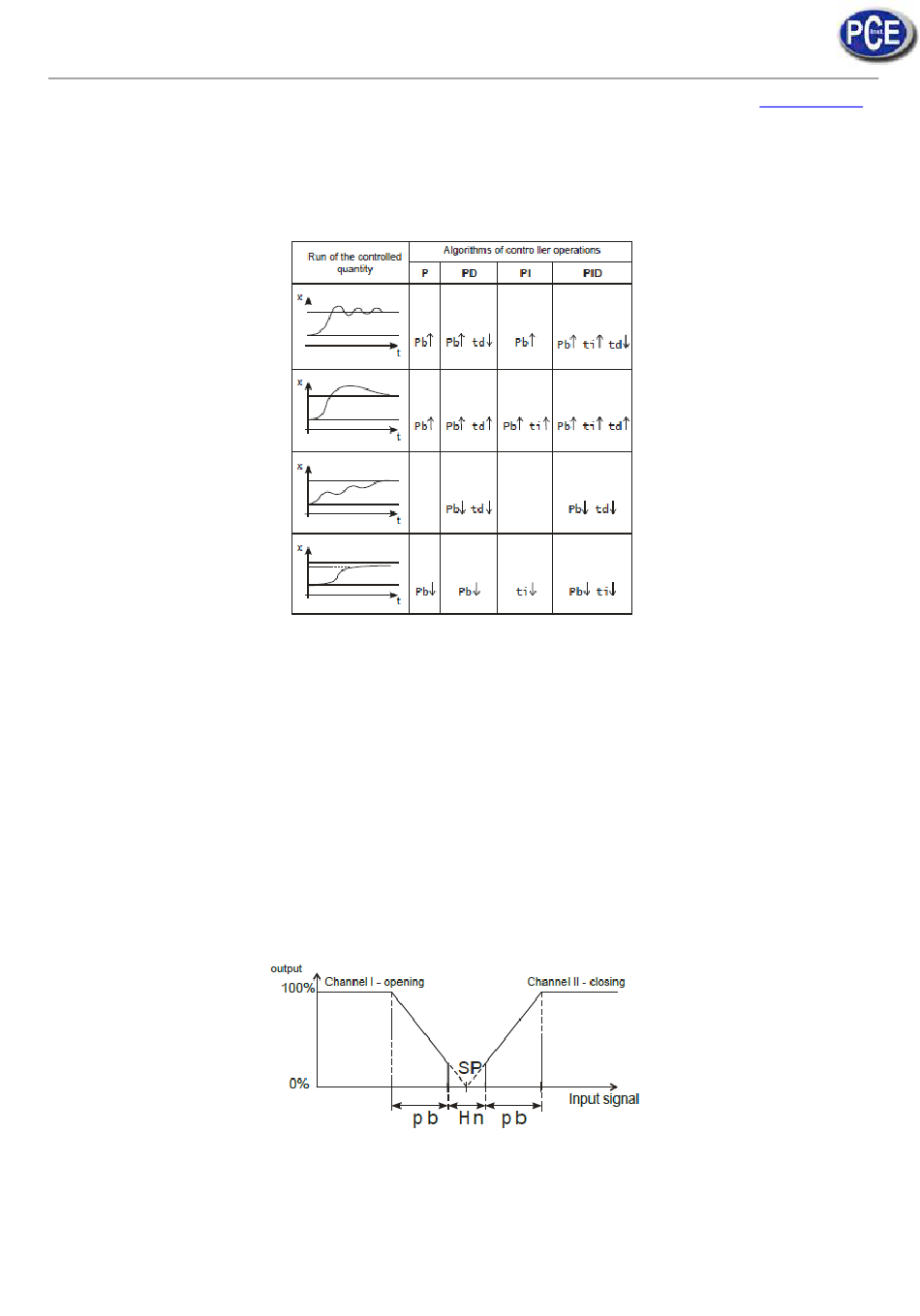

Fig. 17 Manière de corriger les paramètres PID
8.3.
Contrôle de passage
Il y a deux algorithmes de contrôle de passage disponibles pour diriger la valve:
− Sans feedback – l'ouverture et la fermeture de la valve s'effectue en se basant sur les paramètres PID et dans la déviation de
contrôle.
− Avec feedback à partir de la valve positionnée – l'ouverture et fermeture de la valve s'exécute en se basant sur les paramètres PID,
dans la déviation de contrôle et la position de la valve obtenue utilisant l'entrée additionnelle.
Pour sélectionner le contrôle de passage des sorties o u t 1 ...o u t 3 devrait être réglé à Y 0 p y une des sorties o u t 1 ...o u t 4 à Y C
l. Pour l'algorithme sans feedback – le paramètre f b d devrait être réglé à n o, pour l'algorithme avec feedback – le paramètre f b d
devrait être réglé à y e s. On doit régler la zone morte autour la valeur de point de réglage, où la valve ne change pas sa position – le
paramètre H n. La période d'impulsion pour les deux sorties devrait être la même.
La première boucle – aperture de la valve – fonctionne comme un contrôleur inverse, la deuxième boucle – fermeture de la valve –
fonctionne comme un contrôleur direct. Les paramètres PID pour la deuxième boucle sont les mêmes que pour la première. On vous
recommande l'algorithme PD pour le contrôle de passage. L'opération de ce contrôleur de passage à trois niveaux avec l'algorithme P
est montrée dans la fig. 18. L'algorithme d'auto-réglage n'est pas disponible pour le contrôle de passage. La période d'impulsion est la
même pour l'ouverture et pour la fermeture de la valve (paramètre t o 1).
Fig. 18. Contrôle de passage à trois niveaux
