7.2. Entrée de mesure additionnelle
L'entrée additionnelle peut être la source de la valeur de point de réglage à distance (s P m d réglé à i n 2) ou le signal pour la
retransmission (a O f n réglé à p v 2).
L'entrée additionnelle est une entrée linéaire. La sélection du tipe de signal d'entrée est possible entre 0...20 mA et 4...20 mA à travers
du paramètre i # t y .
la position du point décimal qui définit le format d'écran de la valeur de mesure et la valeur de point de réglage est réglée à travers du
paramètre d p 2. On doit aussi régler l'indication pour le seuil d'entrée analogique supérieur et inférieur i # l ou et i # H i .
Le signal d'entrée additionnelle est montré avec le caractère "d" dans la première position. Pour montrer la valeur, on doit appuyer sur
la touche @ jusqu'à qu'elle apparaît sur l'écran inférieure (selon la fig. 13.). Le retour à la valeur du point de réglage est configuré par le
fabricant après 30 s., mais peut être changé ou désactivé à travers du paramètre t o u t .
7.3. Entrées binaires
La fonction d'entrée binaire est réglé à travers du paramètre b N i n.
Les fonctions d'entrée binaires suivantes sont disponibles:
-
Sans fonction– l'état de l'entrée binaire n'affecte l'opération du contrôleur,
-
Arrêt de contrôle – le contrôle s'interrompt et les sorties de contrôle réagissent d'une façon similaire à laquelle il se produit lorsqu'on
endommage le capteur, l'alarme et la retransmission fonctionne d'une façon similaire,
-
Sélectionner le fonctionnement manuel– transition au mode de contrôle manuel
-
Passer de SP1 à SP2 – change le point de réglage pendant le contrôle,
-
Effacer l'alarme du temporisateur– désactiver le relais responsable de l'alarme du temporisateur,
-
Début du programme– le processus de contrôle de programmation commence ensuite un contrôle de programmation préalable),
-
Passer au prochain segment – la transition au prochain segment se produit après la durée du contrôle de programmation.
-
Arrêt du comptage de la valeur du point de réglage dans le programme– l'arrêt du comptage du point de réglage pendant la
durée du contrôle de programmation.
7.4. Sorties
Le contrôleur possède un maximum de trois sorties. Chacune peut être configurée comme contrôle ou comme sortie d'alarme.
Pour le contrôle proportionnel (avec l'exception des sorties analogiques), la période d'impulsion est réglée d'une façon additionnelle.
La période d'impulsion est le temps qui va entre les commutations successives pendant le contrôle proportionnel. La longueur de la
période d'impulsion doit être choisie dépendant des propriétés dynamiques de l'objet et d'une façon appropriée pour le dispositif de
sortie. Pour les processus rapides, l'utilisation des relais SSR est recommandée. La sortie du relais est utilisée pour diriger les
contacteurs dans des processus de changement lent. L'application d'une période d'impulsion haute pour diriger les processus de
changement lents peut proportionner des effets non souhaités en forme d'oscillations. Théoriquement, plus bas est la période
d'impulsion, meilleur est la période d'impulsion, meilleur est le contrôle, mais pour une sortie de relais, elle peut être le plus grande
possible pour prolonger la durée du relais.

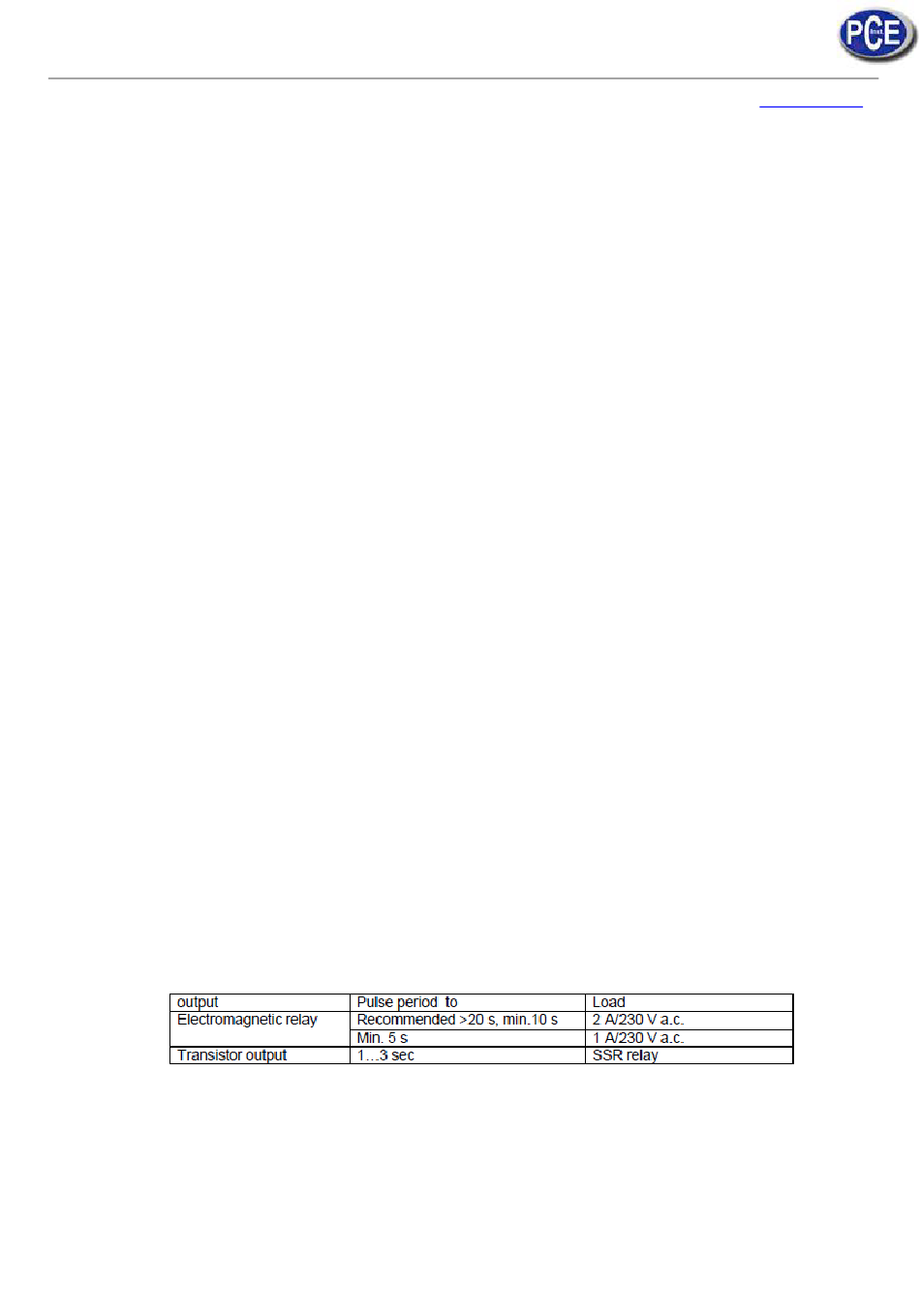

Recommandations par rapport à la période d'impulsion :
