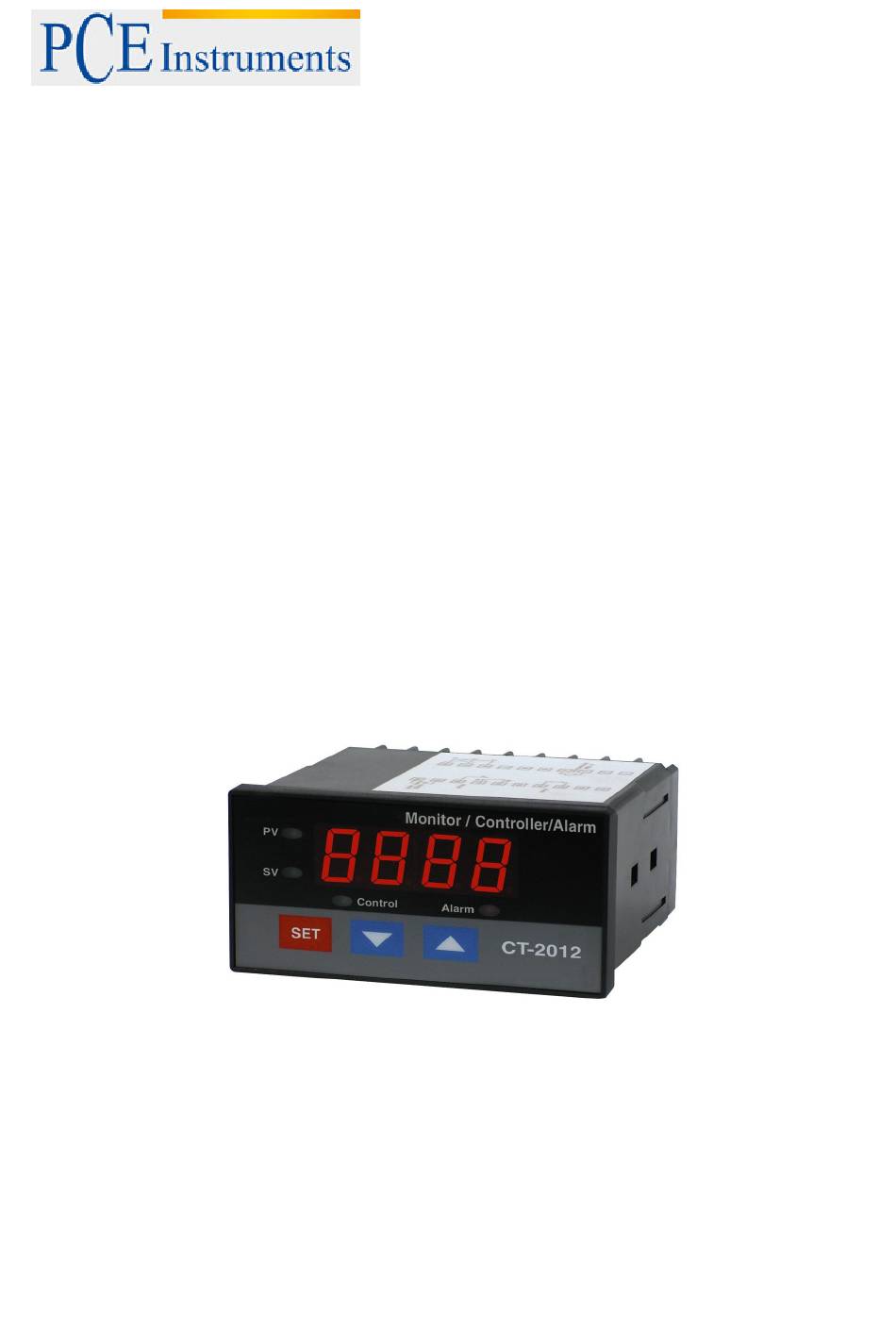

- Page 1 76, Rue de la Plaine des Bouchers 67100 Strasbourg France Tel. +33 972 35 37 17 Fax +33 972 35 37 18 Email : info@pce-france.fr Web : www.pce-france.fr Contrôleur/Indicateur d’alarme Modèle: CT-2012...
-
Page 2: Symboles De Précaution
Notice d’emploi Son achat de ce CONTROLEUR 4 à 20 mA suppose un progrès dans le domaine de la mesure de précision. Même si ce MESUREUR est un appareil complexe et délicat, son structure durable vous permettra quelques ans d’utilisation si on applique des techniques d’opération correctes. -
Page 3: Table Des Matières
Notice d’emploi TABLE DE MATIÈRES CARACTÉRISTIQUES SPÉCIFICATIONS DESCRIPTION DU PANNEAU FRONTAL Écran 3-2 Indicateur PV (valeur de procès) 3-3 Indicateur SV (valeur de réglage) 3-4 Touche réglage 3-5 Touche ▼ Touche ▲ Indicateur du contrôle de relais Indicateur d’alarme du relais Terminaux des câbles Fixation de la carcasse 3-10... -
Page 4: Caractéristiques
DP1, DP2, DP3). Jusqu’à le réglage de la valeur d’écran, toutes les données seront enregistrées dans le circuit de mémoire d’une façon permanente. Lorsque CT-2012 coopère avec les transmetteurs LUTRON 4 à 20 mA (ou des autres transmetteurs s’ils s’établissent dans un signal de sortie de 4 à 20 mA), tout le système se convertira en un contrôleur/Alarme/Indicateur d’haut rendement pour... -
Page 5: Spécifications
Notice d’emploi 2. SPÉCIFICATIONS Écran * 4 chiffres LED rouges, 14 mm (0.55 pouces) hauteur du chiffre * 4 indicateurs: Indicateur PV (valeur procès) Indicateur SV (valeur de réglage) Indicateur de sortie de contrôle Indicateur de sortie d’alarme * Selon le signal d’entrée 4-20 mA, l’utilisateur peut présélectionner la valeur souhaitée d’écran de - 1999 à... - Page 6 * Réglage du code d’unité de sortie RS232. Erreur de la fonction interne: Sans avis préalable, la fonction de CT-2012 se préréglera: * 4 mA = 0, 20 mA = 9999. * Mode de contrôle haut. * Mode d’alarme haute.
- Page 7 Notice d’emploi Alimentation 90 à 260 ACV, 50/60 Hz. Consommation Environ 3.5 VA/AC 110V. d’énergie Environ 4.9 VA/AC 220V. Poids 384 g/ 0.84 LB. Dimensions Taille DIN: 96 x 48 mm. Taille du panneau: 92 mm x 46 mm. Large: 110 mm. Accessoires Notice d’emploi…………....1 inclus...
-
Page 8: Description Du Panneau Frontal
Notice d’emploi 3. DESCRIPTION DU PANNEAU FRONTAL Écran Indicateur PV (valeur de procès) SV Indicateur (valeur de réglage) Touche réglage Touche▼ Touche ▲ Indicateur du relais de contrôle Indicateur du relais d’alarme Terminaux des câbles Fixation de la carcasse 3-10 S232 terminal 3-11... -
Page 9: Procedure De Mesure
Notice d’emploi PROCÉDURE DE MESURE Connexion du terminal 1) Entrée de puissance ACV (90 à 260 ACV) à T1, T2. N’introduisez pas de surtension dans les terminaux d’entrée AC. 2) Connectez la sortie du "Relais de Contrôle" depuis T3, T4. Connectez la sortie du "Relais d’alarme"... -
Page 10: Réglage De Contrôle De La Valeur De Limite Basse
Notice d’emploi ère niveau des procédures de réglage CtLo Réglage de la valeur de contrôle de limite bas CtHi Réglage du contrôle de la valeur de limite haut ALLo Réglage de la valeur de limite bas d’alarme ALHi Réglage de la valeur de limite haute d’alarme a. -
Page 11: Réglage De La Valeur D'alarme De Limite Basse
Notice d’emploi c. Réglage de la valeur de limite basse d’alarme Après terminer le "Réglage de contrôle de la valeur de limite haute", appuyez sur la "Touche réglage" (3-4, Fig. 1) une fois, "l’Écran" montrera "ALLo", maintenant le mesureur est prêt pour le réglage "Valeur de limite basse d’alarme". Utilisez la "Touche ▼"... -
Page 12: Ème Niveau De Procédures De Réglage
Notice d’emploi ème niveau de procédures de réglage a. Réglage de la position du point Appuyez sur la "Touche réglage" (3-4, Fig. 1) d’une façon continue pendant au moins deux secondes, "l’écran" montera "dPSt", maintenant le mesureur est prêt pour le "Réglage de la position du point". -
Page 13: Réglage De La Valeur De Filtre Numérique
Notice d’emploi d. Réglage de la valeur du filtre numérique Après finir le "Réglage de la valeur 20 mA", appuyez sur la Touche réglage" (3-4, Fig. 1) une fois, "l’Écran" montera "FiLt", maintenant le " mesureur est prêt pour le réglage de la “Valeur de filtre numérique". Utilisez la "Touche ▼"... - Page 14 Notice d’emploi e. Réglages du contrôle de la valeur d’hystérésis Après terminer le "Réglage de la valeur de filtre numérique", appuyez sur la '"Touche " réglage" (3-4, Fig. 1) une fois, "l’Écran" montera “CtHy", maintenant le mesureur est prêt pour le réglage du “Contrôle de la valeur d’hystérésis". Utilisez la "Touche ▼"...
-
Page 15: Réglage De La Valeur D'alarme D'hystérésis
Notice d’emploi f. Réglage de l’alarme de la valeur d’hystérésis Après finir le "Réglage du Contrôle de la valeur d’hystérésis”, appuyez sur la "Touche réglage" (3-4, Fig. 1) une fois, "l’Écran" montera "ALHy", maintenant le mesureur est prêt pour le réglage "Valeur d’alarme d’hystérésis". Utilisez la "Touche ▼"... -
Page 16: Réglage De La Valeur De Compensation
Notice d’emploi g. Réglage de la valeur de compensation Après finir le "Réglage d’alarme de la valeur d’hystérésis", appuyez sur la "Touche réglage" (3-4, Fig. 1) une fois, "l’Écran" montrera "oFSt", maintenant le mesureur est prêt pour le réglage de la "Valeur de compensation". Utilisez la "Touche ▼"... -
Page 17: Interface De Série Du Pc Rs232
Notice d’emploi i. Réglage du code de l’unité de sortie RS232 Après finir le "Réglage de la valeur de gain", appuyez sur la "Touche réglage" (3-4, Fig. 1) une fois, "l’Écran" montrera "Unité", maintenant le mesureur est prêt pour le réglage du "code d’unité de sortie RS232". Utilisez la "Touche ▼"... - Page 18 Notice d’emploi Le courant de données de 16 chiffres se montrera dans le format suivant: D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 Chaque chiffre indique l’état suivant: Début de mot Lorsque vous envoyez les données de visualisation supérieur = 1 Lorsque vous envoyez les données de visualisation inférieur = 2...
- Page 19 Notice d’emploi La liste de codes de sortie RS232 00 = SANS UNITÉ 33 = KHz 66 = mF 01 = C 34 = DCV 67 = MHz 02 = F 35 = DCuA 68 = uH 03 = % 36 = DCA 69 = dBm 04 = %RH...
-
Page 20: Réinitialisation Du Système
Notice d’emploi RÉINITIALISATION DU SYSTÈME Allumez le mesureur, utilisez deux doigts pour appuyer sur la "Touche de réglage" (3-4, Fig. 1) et "Touche ▼" (3-7, Fig. 1) de façon continuelle pendant plus de 5 secondes jusqu’à que l’écran montre le texte "rSt", puis libérez les touches. Lorsque le texte "rSt" clignote 2 fois, vous reviendrez à... - Page 21 Notice d’emploi Sur ce lien vous aurez une vision de la technique de mesure: http://www.pce-france.fr/instruments-de-mesure.htm Sur ce lien vous trouverez une liste de mesureurs: http://www.pce-france.fr/mesureurs.htm Sur ce lien vous trouverez une liste de balances: http://www.pce-france.fr/balances.htm ATTENTION: “Cet appareil ne possède pas de protection ATEX, il ne doit donc pas être utilisé dans des atmosphères potentiellement explosives (poudres, gaz inflammables).”...
