Notice d'emploi
www.pce-france.fr
10. FONCTION DU TEMPORISATEUR
Lorsqu'on atteint la température du point de réglage (SP), le temporisateur commence la compte à rebours du temps définit par le
paramètre t i m e. Après le compte à rebours jusqu'à zéro, on règle l'alarme du temporisateur qui reste active jusqu'à le moment
d'effacer le temporisateur.
t i m r = o n. Pour indiquer l'état d'alarme dans une sortie, une
Pour activer la fonction du temporisateur, on doit régler le paramètre
des sorties o u t 2 ...o u t 4 devrait être réglée à a L t r.
L'état du temporisateur / temps qui reste se montre avec l'indication "t" dans la première position. Pour la montrer, on doit appuyer sur
la touche @ jusqu'à qu'elle apparaît dans la partie inférieure de l'écran (selon la fig. 13).
Le retour à la valeur de point de réglage de la configuration du fabricant s'effectue en 30 s. mais elle peut être changée ou désactivée
utilisant le paramètre t o u t.

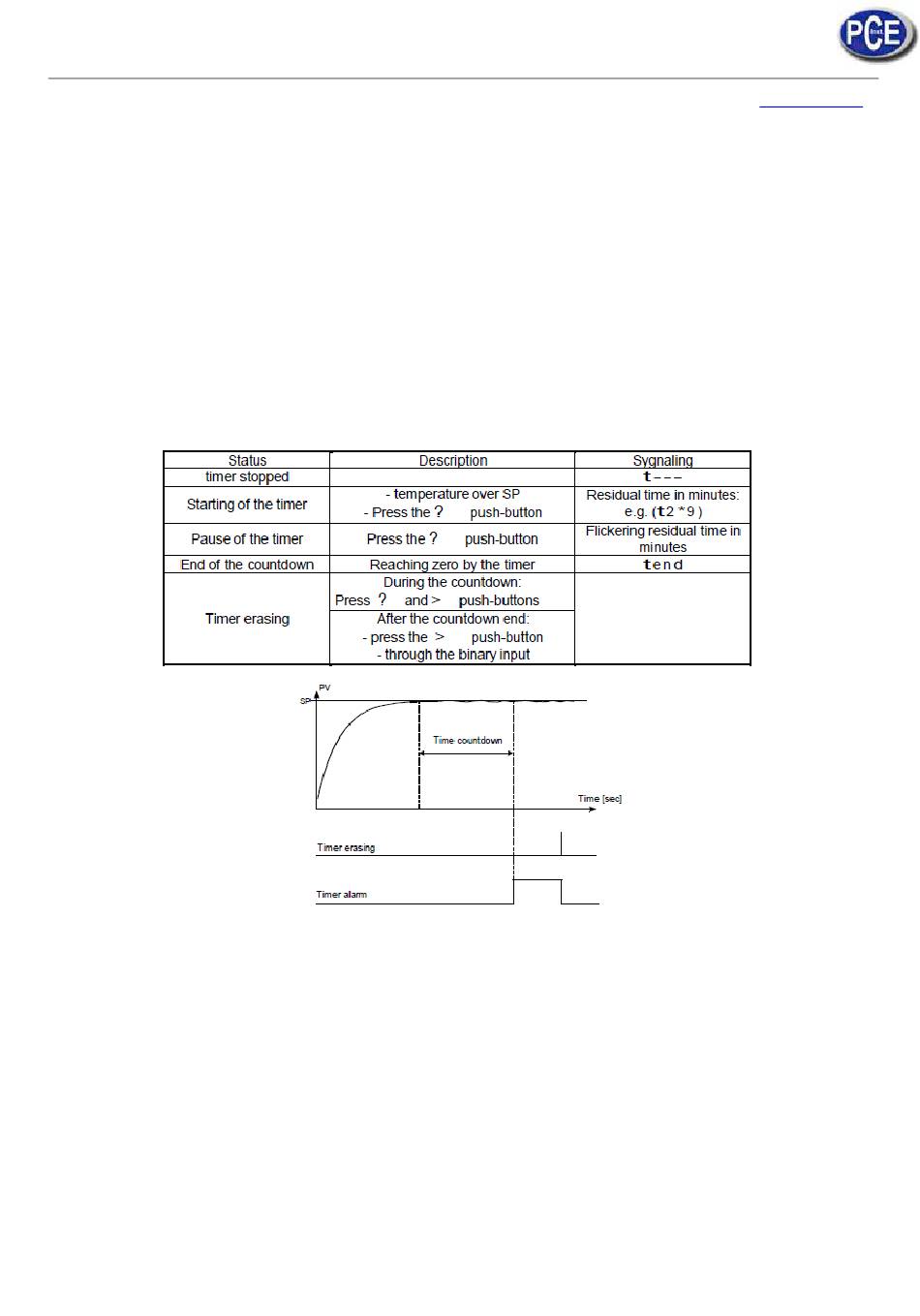

Fig.23. Principe d'opération du temporisateur
11. ENTRÉE DU TRANSFORMATEUR DE COURANT
Après connecter le transformateur de courant (type CT-94-1), il est possible la mesure et l'écran de flux actuel à travers de la charge
dirigée par la sortie 1.
La première sortie doit être du relais ou de la tension du type 0/5 V. Pour le compte à rebours actuel, le temps minimum de la sortie qui
doit être d'au moins 200 ms.
La plage de travail du transformateur est égale à 0-50 A. Le courant du chauffage est montré avec la marque "a" dans la première
position. Pour montrer le courant du chauffeur, on doit appuyer sur la touche @ jusqu'à qu'elle apparaît dans la partie inférieure de
26
