8.4. Fonction "Schéma de profit"
Pour les systèmes de contrôle, où l'objet réagit d'une façon définitivement différent pour des plusieurs températures, on vous
recommande d'utiliser la fonction "Schéma de profit". Le contrôleur permet de rappeler jusqu'à quatre groupe des paramètres PID et
choisir entre eux d'une façon automatique. La sélection entre les groupes PID s'exécute sans bruits et avec hystérésis, pour éliminer les
oscillations entre les limites de commutation.
Le paramètre G t y établit la forme d'opération de la fonction.

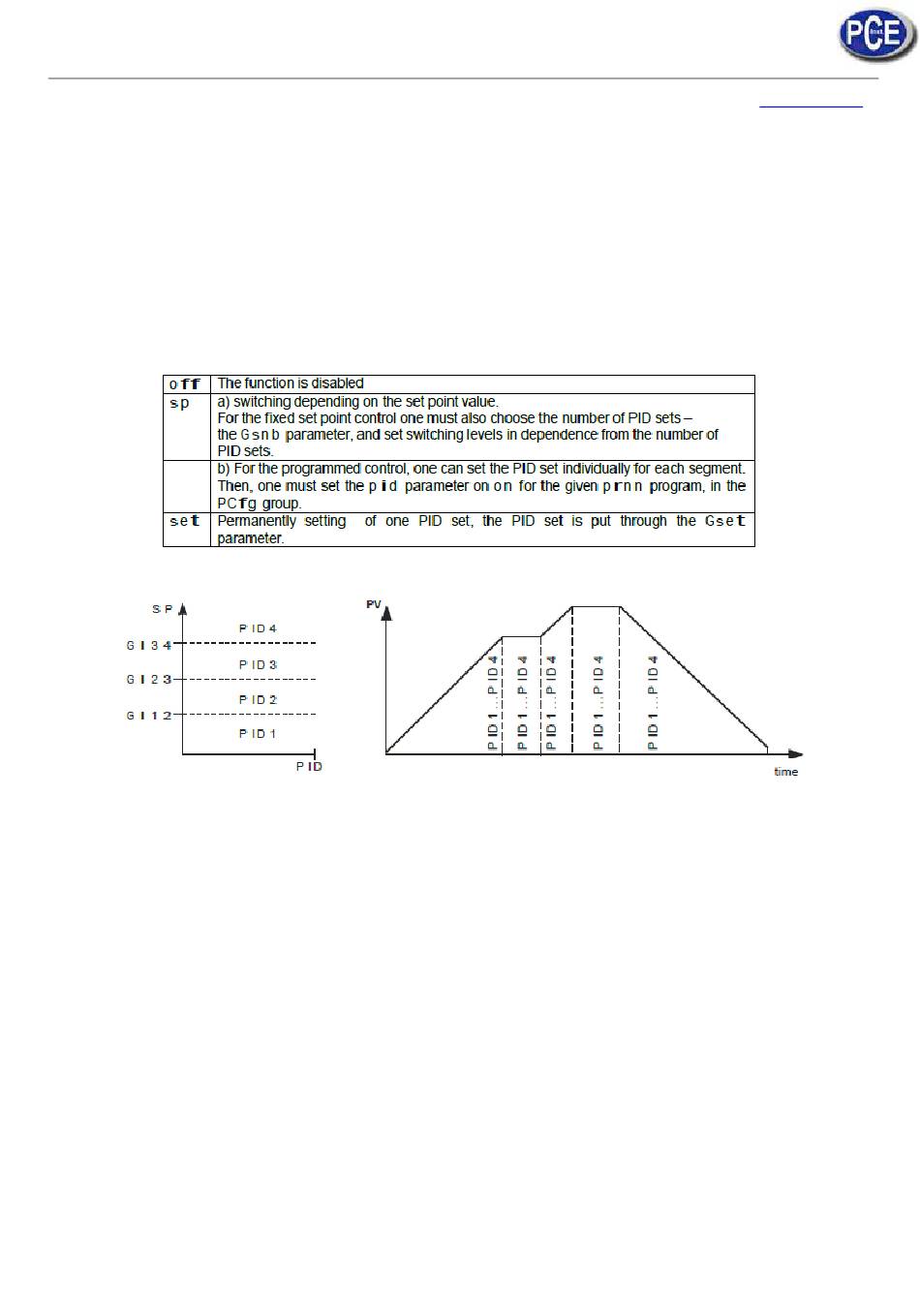

Fig. 19. "Schéma de profit"
Commuté à partir du SP
(point de réglage)
8.2. Contrôle du type échauffement-refroidissement
Pour le contrôle chauffage-refroidissement, une des sorties o u t 1 ...o u t 3 devraient être réglés à y, une des sorties o u t 1 ...o u t 3
devraient être réglés à C o o l et la zone de déplacement H n devaient être configurés pour le refroidissement.
Pour la boucle d'échauffement, les paramètres PID devraient être configurés: p b, t i, t d, pour le boucle de refroidissement des
paramètres PID: p b C, t i C, t d C. Le paramètre p b C est définit comme le ratio du paramètre p b à partir de la plage 0.1...200.0 %.
La période d'impulsion pour les sorties logiques (relais, SSR) est réglée d'une façon indépendante pour les boucles d'échauffement et
refroidissement (dépendant de la sortir, ceux sont t o 1 ... t o 3).
Si vous nécessitez utiliser le contrôle PID dans une boucle et le contrôle ON-OFF dans une autre boucle, une sortie devrait régler au
contrôle PID et l'autre, à l'alarme relative supérieure.
Notice d'emploi
Fig. 20. "Schéma de profit"
commuté pour chaque segment
dans le contrôle programmé
