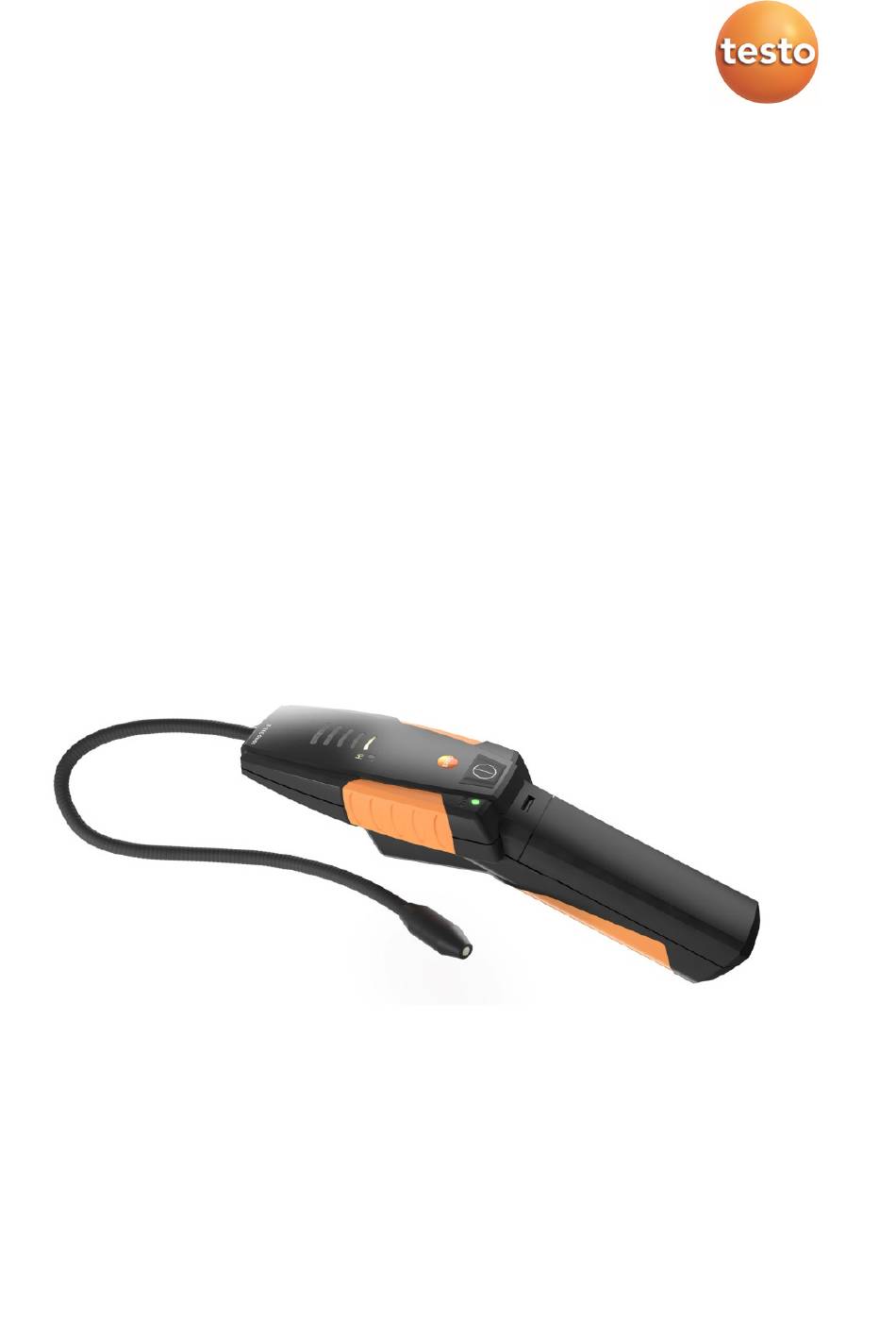

- Page 1 316-3 · Détecteur de fuites pour fluides frigorigènes Mode d'emploi...
-
Page 3: Table Des Matières
1 Sommaire Sommaire Sommaire ....................3 Sécurité et environnement ..............4 2.1. Concernant ce document ..............4 2.2. Assurer la sécurité ................4 2.3. Protéger l'environnement ..............5 Description ....................5 3.1. Utilisation ..................5 3.2. Caractéristiques techniques ............5 Description du produit ................ -
Page 4: Sécurité Et Environnement
2 Sécurité et environnement Sécurité et environnement 2.1. Concernant ce document Utilisation > Veuillez, attentivement, prendre connaissance de cette documentation et familiarisez-vous avec le produit avant de l'utiliser. Tenez compte en particulier des consignes de sécurité et des avertissements afin d'éviter les risques de blessure et d'endommagement du produit. -
Page 5: Protéger L'environnement

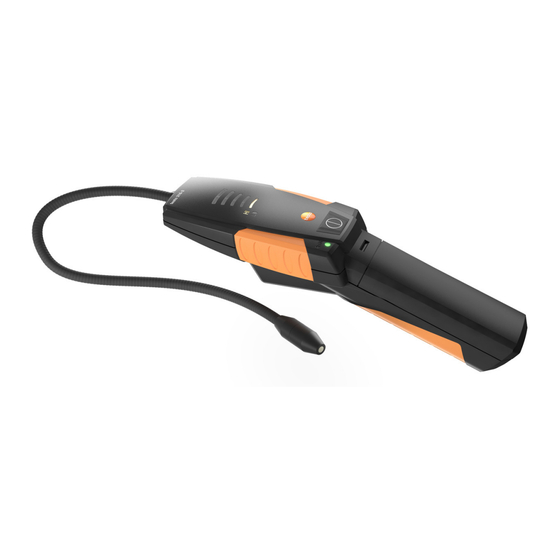

Description 3.1. Utilisation Le testo 316-3 est un détecteur de fuites utilisé pour la détection rapide et fiable de fuites sur les installations frigorifiques et pompes à chaleur. Les concentrations gazeuses sont indiquées de manière optique et acoustique. - Page 6 3 Description Propriété Valeurs Fluides frigorigènes Tous les HCFC, HFC et PFC détectables p.ex. FX80, I12A, R11, R114, R12, R123, R1234yf, R1234ze, R124, R125, R12a, R13, R134a, R13B1, R14, R142b, R161, R22, R227, R23, R236fa, R245fa, R32, R401A, R401B, R401C, R402B, R403B, R404A, R406A, R407A, R407B, R407C, R407D, R407F, R408A, R409A, R410A,...
-
Page 7: Description Du Produit
4 Description du produit Propriété Valeurs Poids env. 400 g (avec piles) Dimensions (L x l x H) Boîtier : env. 270 x 65 x 65 mm Long tube flexible pour capteur, avec tête de capteur : env. 285 mm 2014/30/UE Directives CE EN14624:2012... -
Page 8: Prise En Main
5 Prise en main Prise en main 5.1. Mise en service Installation du capteur 1. Dévisser le capot de protection (1) de la tête du capteur (dans le sens contraire aux aiguilles d'une montre). 2. Retirer le capteur (2) de son film de protection. 3. -
Page 9: Utilisation Du Produit
6 Utilisation du produit 4. Remettre la partie supérieure de la poignée en place. Démarrage ATTENTION Risques d'explosion ! > L'appareil ne doit pas être placé dans des environnements dans lesquels des gaz inflammables sont présents. > Appuyer brièvement sur La LED s'allume et toutes les LED jaunes d'affichage de la concentration gazeuse commencent à... -
Page 10: Recherche De Fuites
7 Entretien du produit 6.2. Recherche de fuites ATTENTION Le capteur peut être endommagé par les substances désorbantes (p.ex. les huiles) ! > Ne pas utiliser l'appareil dans des environnements encrassés. 1. Placer le détecteur de fuites à l'endroit présumé de la fuite. Une détection correcte des fuites est uniquement possible lorsque la sonde passe directement sur la fuite. - Page 11 7 Entretien du produit PRUDENCE Risques de brûlures causées par la tête chaude du capteur ! > Avant de retirer le capot de protection : Eteindre l'appareil et laisser refroidir la tête du capteur. 1. Dévisser le capot de protection (1) de la tête du capteur (dans le sens contraire aux aiguilles d'une montre).
-
Page 12: Conseils Et Dépannage
8 Conseils et dépannage 4. Placer le capot de protection sur la tête du capteur et le fixer en tournant dans le sens des aiguilles d'une montre. Remplacement des piles Dès que commence à clignoter, les piles ont encore une capacité d'environ une heure. 1. -
Page 13: Accessoires Et Pièces De Rechange
> Remplacer les piles. pas. Si nous ne pouvons pas répondre à vos questions : S'adresser à un revendeur ou au service après-vente Testo. Les coordonnées sont disponibles sur Internet, à l'adresse www.testo.com/service- contact. 8.2. Accessoires et pièces de rechange Description N°... - Page 14 0970 3163 fr 06...
