3. Structure et Fonction
Les bras d'aspiration ERGO sont assemblés avec différent éléments représentés
dans le Dwg No.1:
● Pivot (« swivel »)
● Deux segments rigides ("I" et "II") assemblés avec des joints frictionnels.
● Pistons à gaz – pour équilibrer le poids des segments.
● Vanne papillon de réglage
● Capot d'aspiration avec grille afin d'éviter d'aspirer des déchets incandescent
dans le conduit.
Le pivot garantie une rotation complète du bras d'aspiration autour d'un axe vertical
assurant ainsi le bon positionnement du dispositif à l'endroit désiré du poste de
travail. Le pivot et les segments rigides assemblés avec les sections de tuyaux
flexibles et le capot d'aspiration constituent un tuyau d'aspiration afin d'extraire la
poussière de l'air chargé. Cette configuration peut être adaptée dans la plage de
travail du modèle de bras d'extraction.
Additionnement, le volume d'air aspiré peut être réglé par la vanne papillon de
réglage (installé dans le segment rigide "I").
Un réglage adéquat des joints frictionnels et des pistons à gaz assure une
manœuvrabilité confortable du bras d'extraction. Le capot d'aspiration peut être
équipé d'une lampe halogène afin de mieux éclairé l'espace de travail.
Veuillez utilise le support mural pour l'installation du bras d'aspiration sur un mur ou
sur une colonne. Il peut aussi être suspendu au bout d'une extension de type RO.
4. Assemblage
Les bras d'aspiration ERGO sont livrés partiellement assemblés dans des boites en
carton. Avant d'installer le bras d'aspiration dans un lieu de travail, il est important de

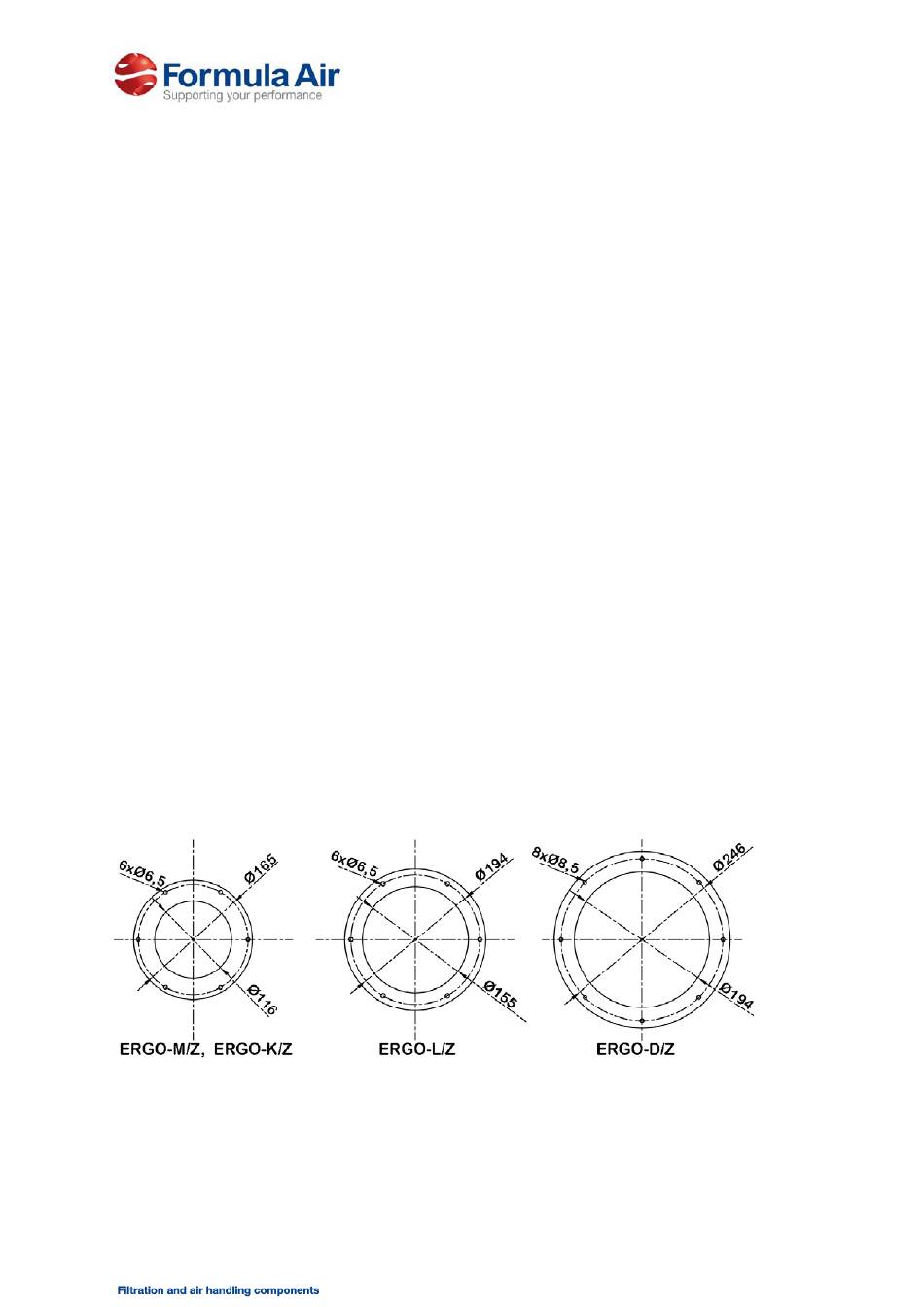

l'assembler entièrement selon les instructions jointes. Le diamètre et placement des
trous d'assemblage dans le support et dans le bras sont les mêmes.
Pour ERGO-M/Z
Pour ERGO-K/Z
Pour ERGO-L/Z
Pour ERGO-D/Z
(Dn Ø100 mm)
– 6 boulons M6x40 – 8,8
(Dn Ø125 mm)
– 6 boulons M6x40 – 8,8
(Dn Ø160 mm)
– 6 boulons M6x40 – 8,8
(Dn Ø200 mm)
– 8 boulons M8x40 – 8,8
6
