Der Großteil der Bauteile kann durch Abheben der Schutzhaube überprüft werden; zur Wartung des Kopfes
muß die Montageplatte abgeschraubt werden, die dann in zwei Positionen auf den Brenner gehängt werden
kann, damit alle Teile leicht und rationell zugänglich sind. Motor, Transformator und Elektromagnetventil sind
mit Steckverbindungen elektrisch angeschlossen, der Fotowiderstand ist durch Druck eingesatzt.
ACHTUNG:
vor Abnahme der Schutzaube Netz außer Spannung setzen.

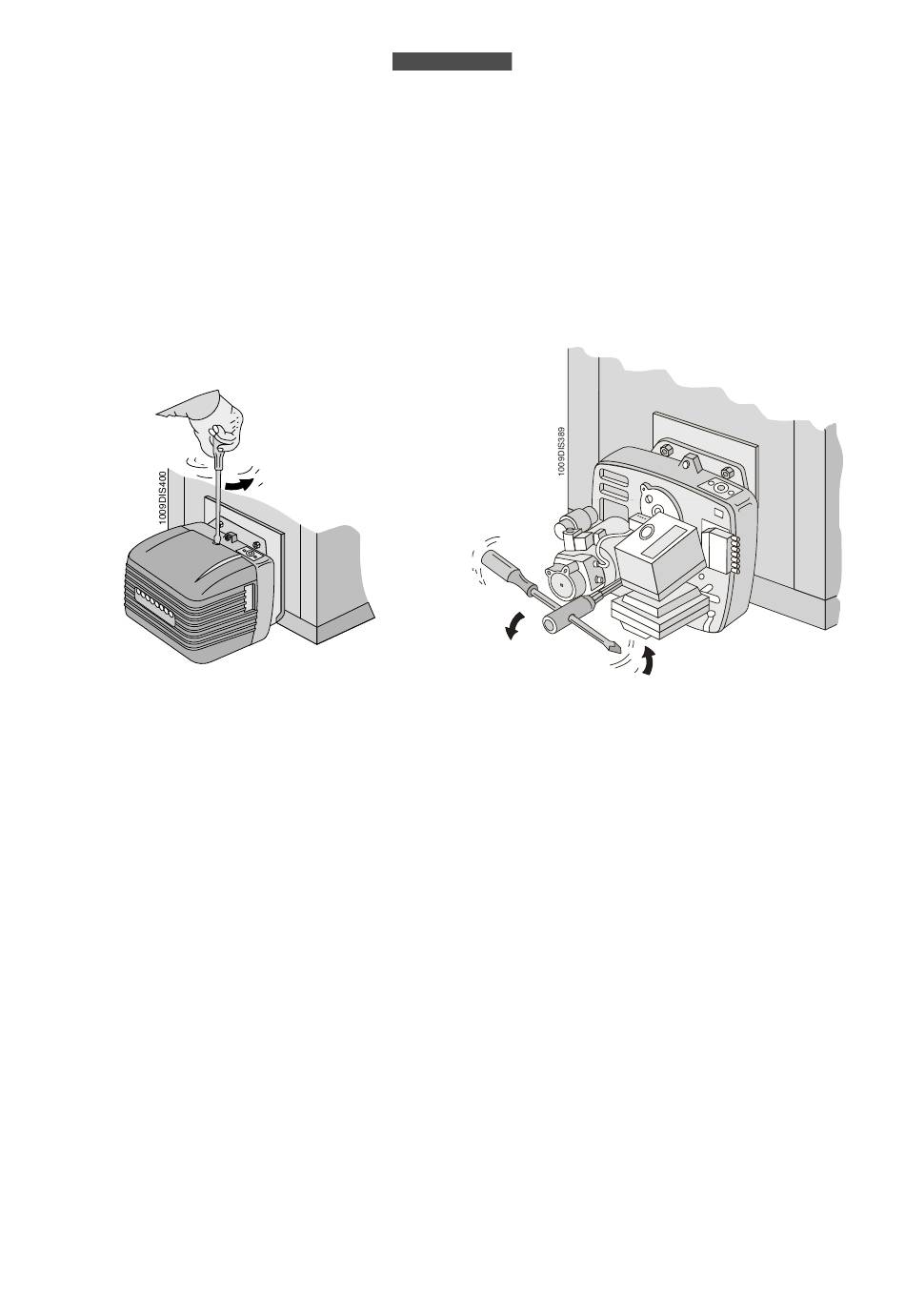

Fig A.
Durch Abnahme der Schutzhaube werden folgende
Teile zugänglich:
M o t o r K o n d e n s a t o r , F e u e r u n g s a u t o m a t ,
Transformator,Fotowiderstand, Pumpe-Elektromagnetventil.
WARTUNG
Fig. B
Der Brenner wird durch Aufschrauben des
Fixierbolzens der Montageplatte geöffnet. Dadurch
werden Lüfter, Düse, Elektroden und Ölvorwärmung
zugänglich.
