IMPORTANT:
fixer le groupe déflecteur/électrodes
sur le tuyau support gicleur en position
comme fig. D..

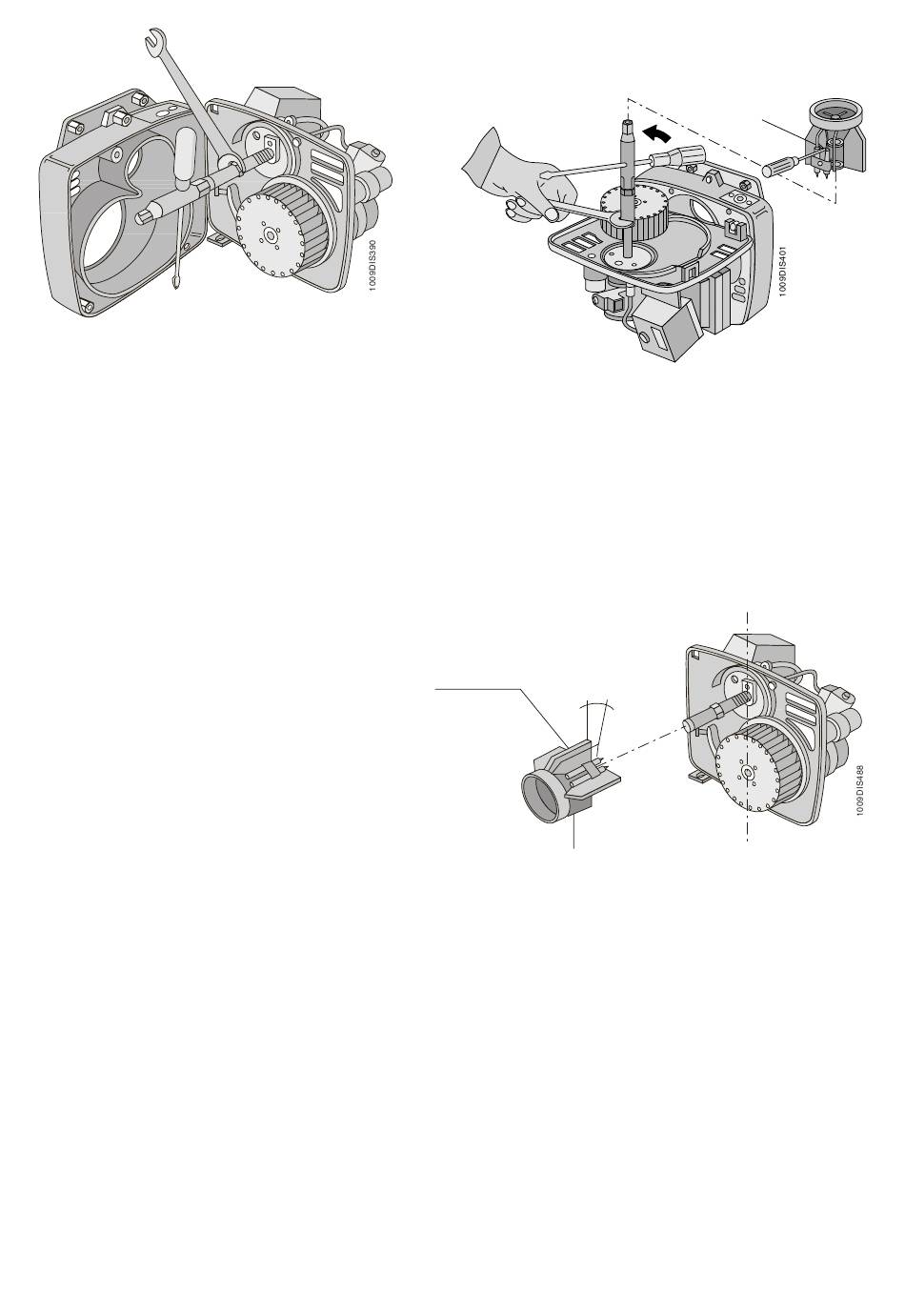

Fig. C-C1
Pour démonter le gicleur:
a) desserrer la vis 1 et déboîter le groupe déflecteur / électrodes.
b) dévisser le gicleur à l'aide de clé/ contre-clé.
Ailette de centrage en position
verticale ou légèrement à droite
(max 10°)
Fig. D
1
max 10°
