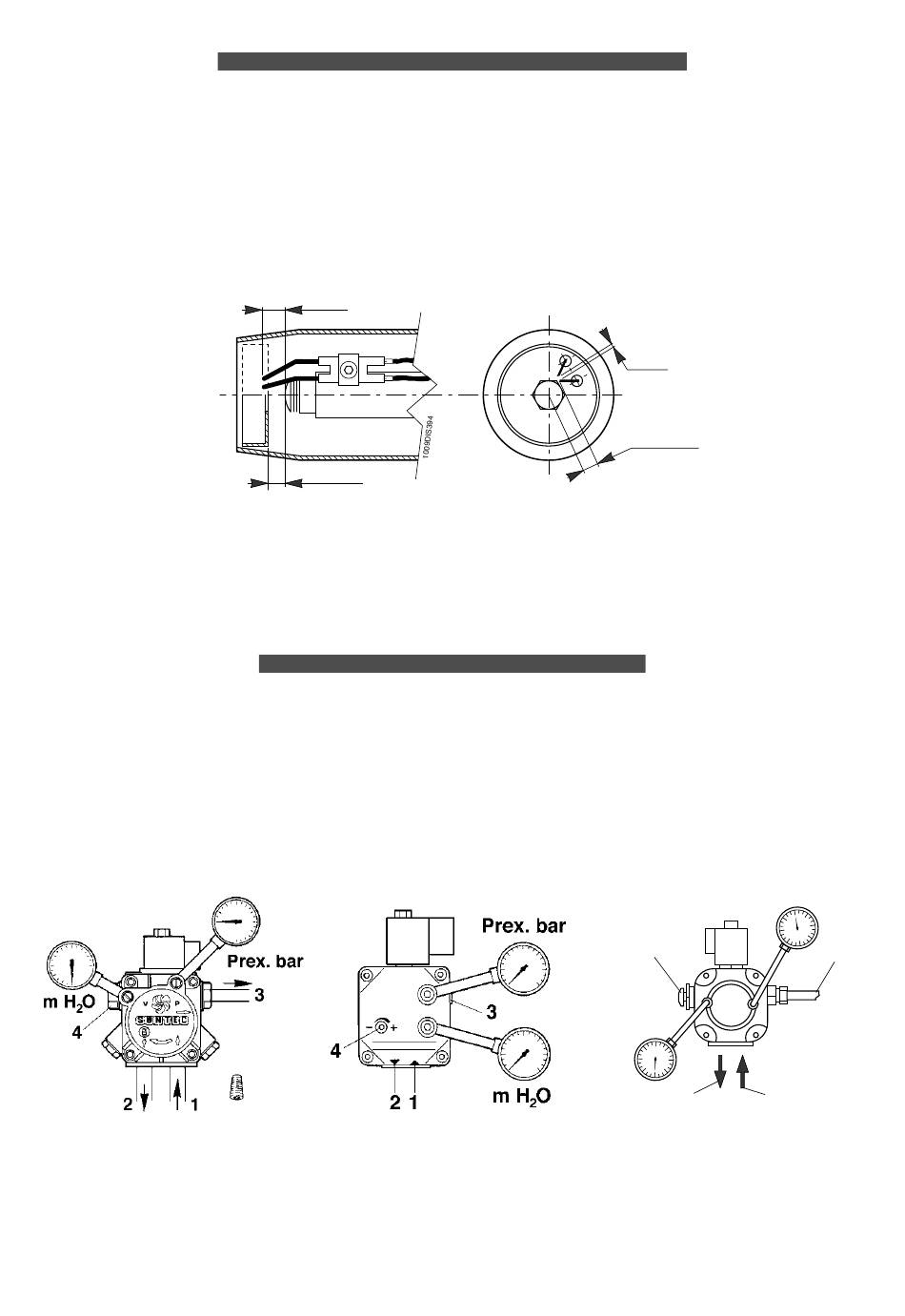

44 EINSTELLUNG ELEKTRODEN - STAUSCHEIBE
Nach Montage der Düsen die korrekte Position der Elektroden und der Stauscheibe nach den unten
angegebenen Werten überprüfen. Eine Überprüfung der Maße ist nach jedem Eingriff auf dem Brennerkopf
angebracht.
2÷3
3
6÷6,5
2÷3

EINSTELLUNG DES PUMPENDRUCKS

Die Pumpe ist fabriksmäßig auf 12 bar voreingestellt.
Zur Kontrolle des Drucks verwende man ein Ölbad-Manometer.
Der Druck kann für die Modelle AZ 2,9 zwischen 11 und 14 bar eingestellt werden, für die Modelle AZ 2,9 PR
dagegen zwischen 7 und 14 bar.
SUNTEC DANFOSS DELTA
Prex. bar
4
3
m H O
2 2
1
LEGENDE
1 Ansaugleitung
2 Rücklauf
3 Düse
4 Druckeinstellung
