Montage A La Chaudiere - Joannes AZ 2,9 - AZ 2,9/L Notice D'installation Et D'entretien

29
TYPE
AZ 2,9 - AZ 2,9 PR
AZ 2,9/L - AZ 2,9 PR/L
Introduire la vis 1 (M8 x 30) dans la bride 2 - Fixer la bride 2 sur la chaudière à l'aide des vis 3 (n° 4 vis,
M8 x 20) en interposant le joint isolant 4.
Introduire le brûleur dans la bride / chaudière et le fixer à la vis 1 à l'aide de l'écrou 5.
5
A B
250 215
250 215

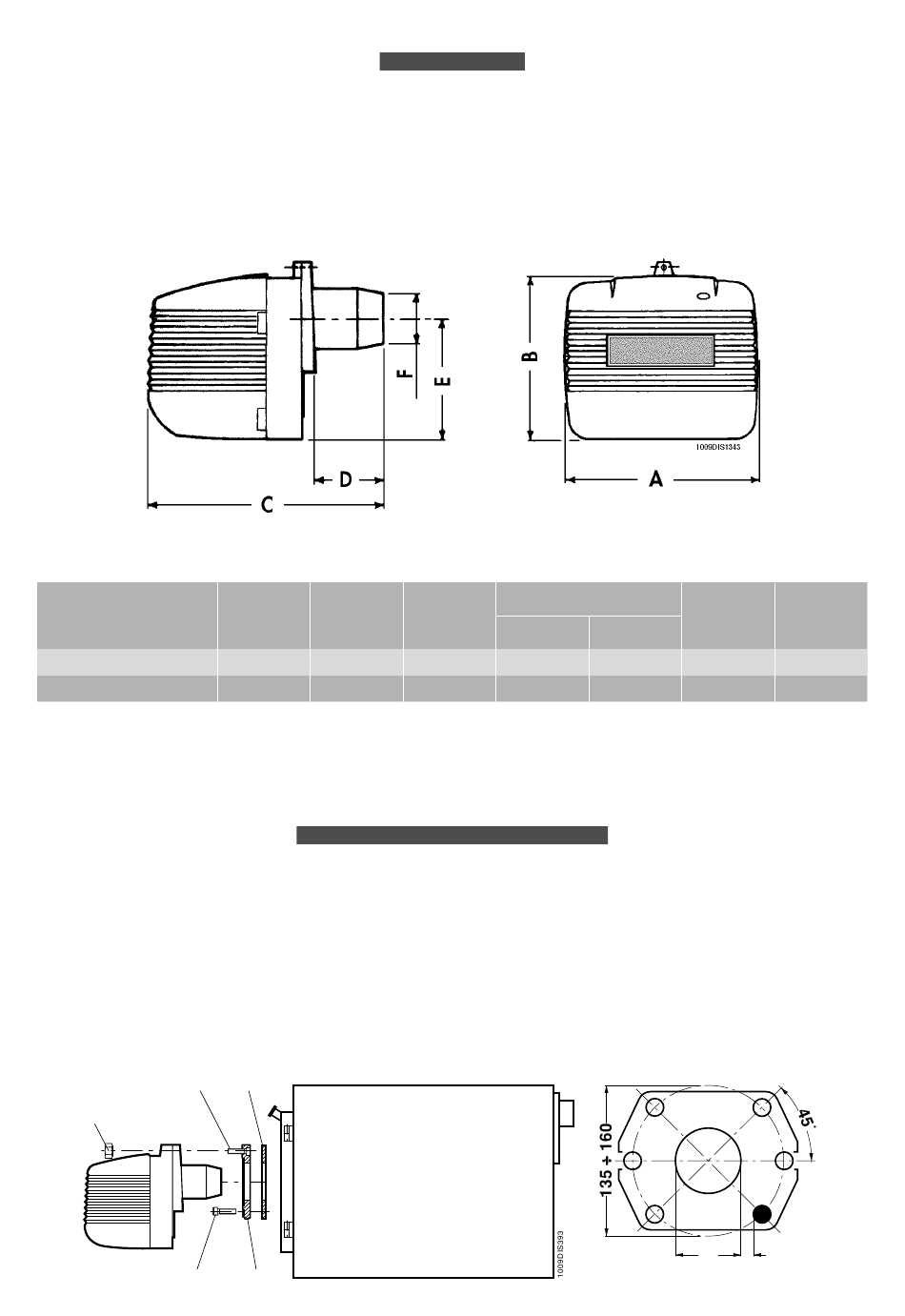

MONTAGE A LA CHAUDIERE

1 4
3 2
DIMENSIONS
C
min.
320 -
390 40
D
E
max.
90 160
140 160
85
Ø F
80
80
M8
