MONTAJE
Nota : Use Teflon pipe tape on all threaded joints. Make sure all joints are securely tightened.
Patas, ruedas y conjunto de manillar (consulte la fig. 1)
1. Una la pata izquierda
(#7) y la pata derecha (#17)
al tanque (#15) usando los
cuatro tornillos y tuercas. La
sección inferior de las dos
patas debe apuntar hacia
afuera y los orificios en el
fondo de las patas deben
apuntar hacia afuera y los
orificios en el fondo para las
patas deben ser paralelos
entre sí para aceptar el eje
(#25).
2. Una una de las ruedas
(#16) al eje (#25) usando uno
de los pasadores (#14).
3. Deslice el eje a través de
los orificios en la parte infe-
rior de las dos patas, usando
cuatro pasadores (#14) para
fijar la posición del eje.
4. Una la otra rueda (#16) al eje (#25) usando el pasador restante (#14).

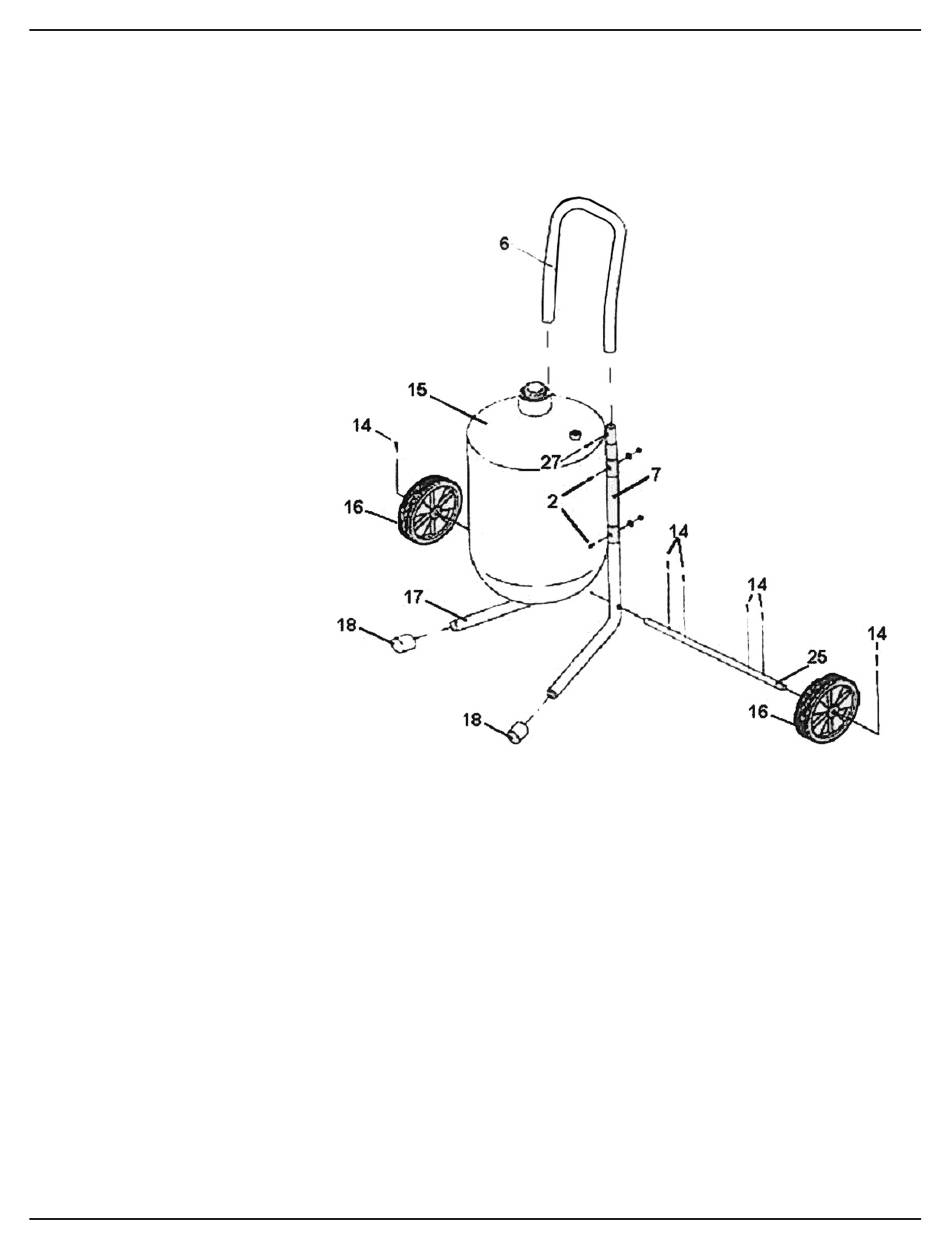

FIGURA 1
5. Deslice el manillar (#6) sobre la pata izquierda (#7) y la pata derecha (#17) y asegúrelo con dos
tornillos autorroscantes.
6. Deslice las dos tapas de extremo (#18) sobre los extremos de las patas (#7 & #17).
Válvula de dosificación de medio y conjunto de pistola para abrasivo (consulte la fig. 2)
1. Una la válvula de dosificación de medio (#26) al orificio lateral del colector de admisión (#12). Una
uno de los conectores de codo (#13) y un adaptador para manguera (#23) a cada uno de los orificios
restantes del colector de admisión (#12).
2. Una el otro lado de la válvula de dosificación de medio (#26) al fondo del tanque.
3. Deslice la abrazadera para maguera (#22) sobre cualquier lado de la manguera para medio (#21)
pero todavía no apriete.
- 16 -
