MONTAGE

Note : Utilisez du ruban à tuyau Téflon sur tous les joints filetés. Assurez-vous que les joints filetés
sont serrés complètement.

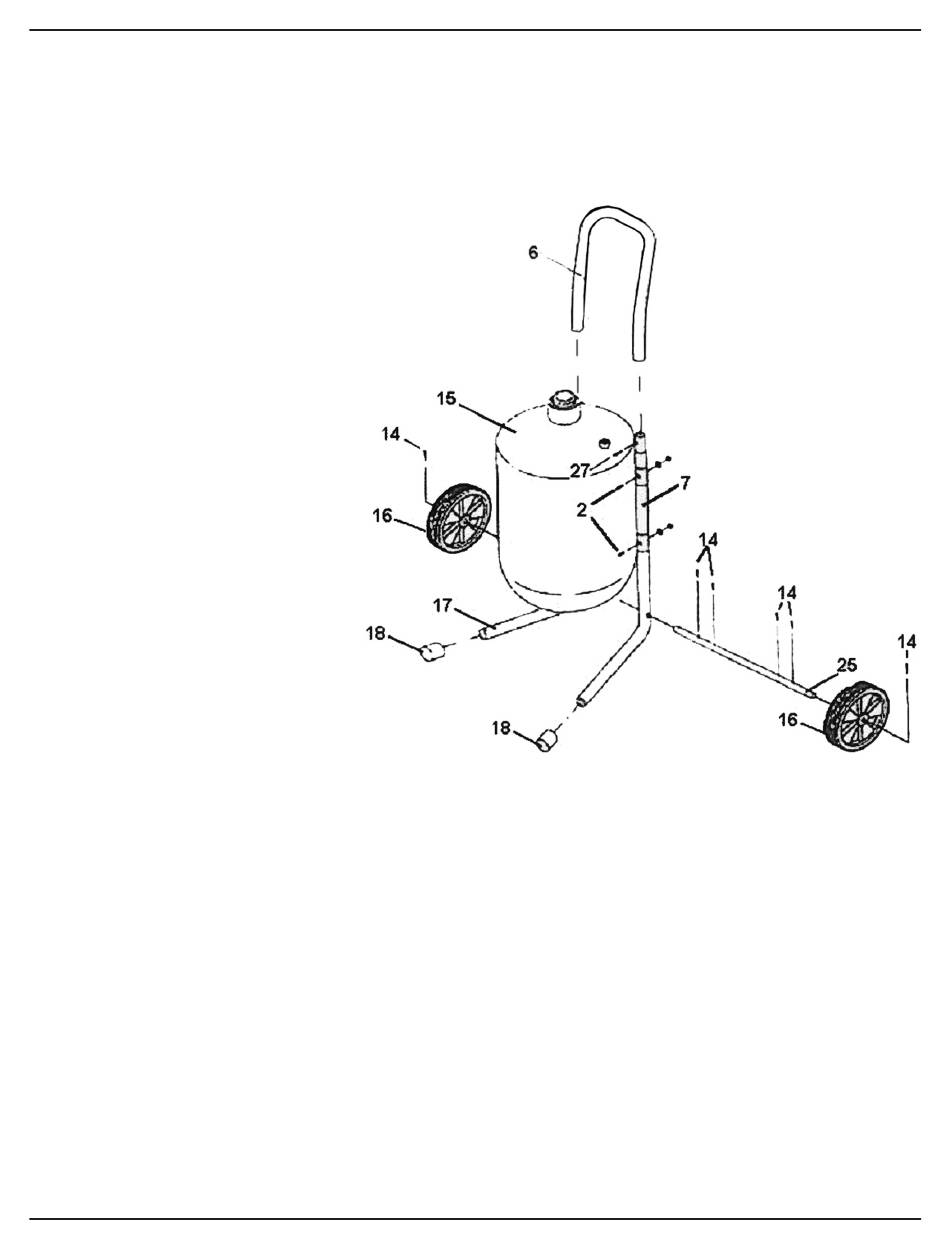

Ensemble de pattes, de roues et de guidon (voir la fig. 1)
1. Fixez la patte gauche (no 7) et la
patte droite (no 17) au réservoir (no
15) à l'aide des quatre vis et des
quatre écrous. La partie inférieure
des deux pattes doit être orientée
vers l'extérieur, respectivement, et
les trous dans la partie inférieure
des pattes doivent être orientés vers
l'extérieur, respectivement, et les
trous dans la partie inférieure des
pattes doivent être parallèles les uns
aux autres pour recevoir l'essieu (no
25).
2. Fixez une des roues (no 16) à
l'essieu (no 25) à l'aide d'une des
goupilles fendues (no 14).
3. Faites glisser l'essieu dans les
trous dans la partie inférieure des
deux pattes à l'aide de quatre
goupilles fendues (no 14) pour
fixer la position de l'essieu.
FIGURE 1
4. Fixez l'autre roue (no 16) à l'essieu (no 25) à l'aide de l'autre goupille fendue (no 14).
5. Faites glisser le guidon (no 6) sur la patte gauche (no 7) et la patte droite (no 17) et fixez-la à l'aide
de deux vis autotaraudeuses.
6. Faites glisser les deux capuchons (no 18) sur les extrémités des pattes (no 7 et no 17).
Ensemble de valve doseuse de matériau et de pistolet à abrasif (voir la fig. 2)
1. Fixez la valve doseuse de matériau (no 26) au trou latéral dans le collecteur d'admission (no 12).
Fixez un des raccords en coude (no 13) et un des adaptateurs de tuyau (no 23) à l'autre trou du
collecteur d'admission (no 12).
2. Fixez l'autre côté de la valve doseuse de matériau (no 26) à la partie inférieure du réservoir.
3. Faites glisser le collier de durite (no 22) sur chaque côté du tuyau de matériau (no 21), mais ne le
serrez pas tout de suite.
