Pompe à chaleur Loria duo 6000

4 Raccordements hydrauliques

Généralités

Le raccordement doit être conforme aux règles de l'art
selon la réglementation en vigueur.
Rappel : Réaliser toutes les étanchéités de montage suivant
les règles de l'art en vigueur pour les travaux de plomberie :
- Utilisation de joints adaptés (joint en fi bre, joint torique).
- Utilisation de ruban de téfl on ou de fi lasse.
- Utilisation de pâte d'étanchéité (synthétique suivant les cas).
Rappel : La présence sur l'installation, d'une fonction
de disconnexion de type CB (CEI 61770), destinée à
éviter les retours d'eau de chauff age vers le réseau
d'eau potable, est requise par les articles 16.7 et 16.8
du Règlement Sanitaire Départemental Type.
L'utilisation du glycol est nécessaire si la température
de départ est inférieure à 10°C (rafraîchissement sur
ventiloconvecteur). En cas d'utilisation d'eau glycolée,
prévoir un contrôle annuel de la qualité du glycol. Utiliser
le monopropylène de glycol uniquement. L'utilisation
du monoéthylène de glycol est interdit.
 Dans certaines
de métaux diff érents peut engendrer des
problèmes de corrosion ; on observe alors la
formation de particules métalliques et de boue
dans le circuit hydraulique. Dans ce cas, il est
souhaitable d'utiliser un inhibiteur de corrosion
dans les proportions indiquées par son fabricant.
- Se reporter au chapitre "Traitement de l'eau sanitaire
et chauff age" de notre catalogue tarif.
 D'autre part, il est nécessaire de s'assurer que
l'eau traitée ne devient pas agressive.
4.1 Rinçage de l'installation
Avant de raccorder le module hydraulique sur
l'installation, rincer correctement le réseau chauff age
pour éliminer les particules qui pourraient compromettre
le bon fonctionnement de l'appareil. Ne pas utiliser
de solvant ou d'hydrocarbure aromatique (essence,
pétrole, etc.).
Ajouter à l'eau un produit alcalin et un dispersant.
Eff ectuer plusieurs opérations de rinçage de l'installation,
avant de procéder au remplissage défi nitif.
4.2

Raccordements

Le circulateur chauff age est intégré au module hydraulique.
Le diamètre de la tuyauterie, entre le module hydraulique
et le collecteur chauff age, doit au moins être égal
à 1 pouce (26x34 mm).
Couple de serrage : 15 à 35 Nm.
• Volume d'eau :
Pour maintenir un niveau de confort pour l'utilisateur,
il est recommandé de respecter le volume d'eau
minimum par circuit (voir tableau,
Circuit équipé de radiateurs dynamiques : il est impératif
d'installer d'un ballon tampon et de respecter le volume
minimum (§1.3).
- 26 -
installations, la présence
§1.3, page
PgA
CAR - Clapet antiretour
Dec - Pot à boues (fi ltre intégré) avec vannes.
PgA - Purgeur automatique

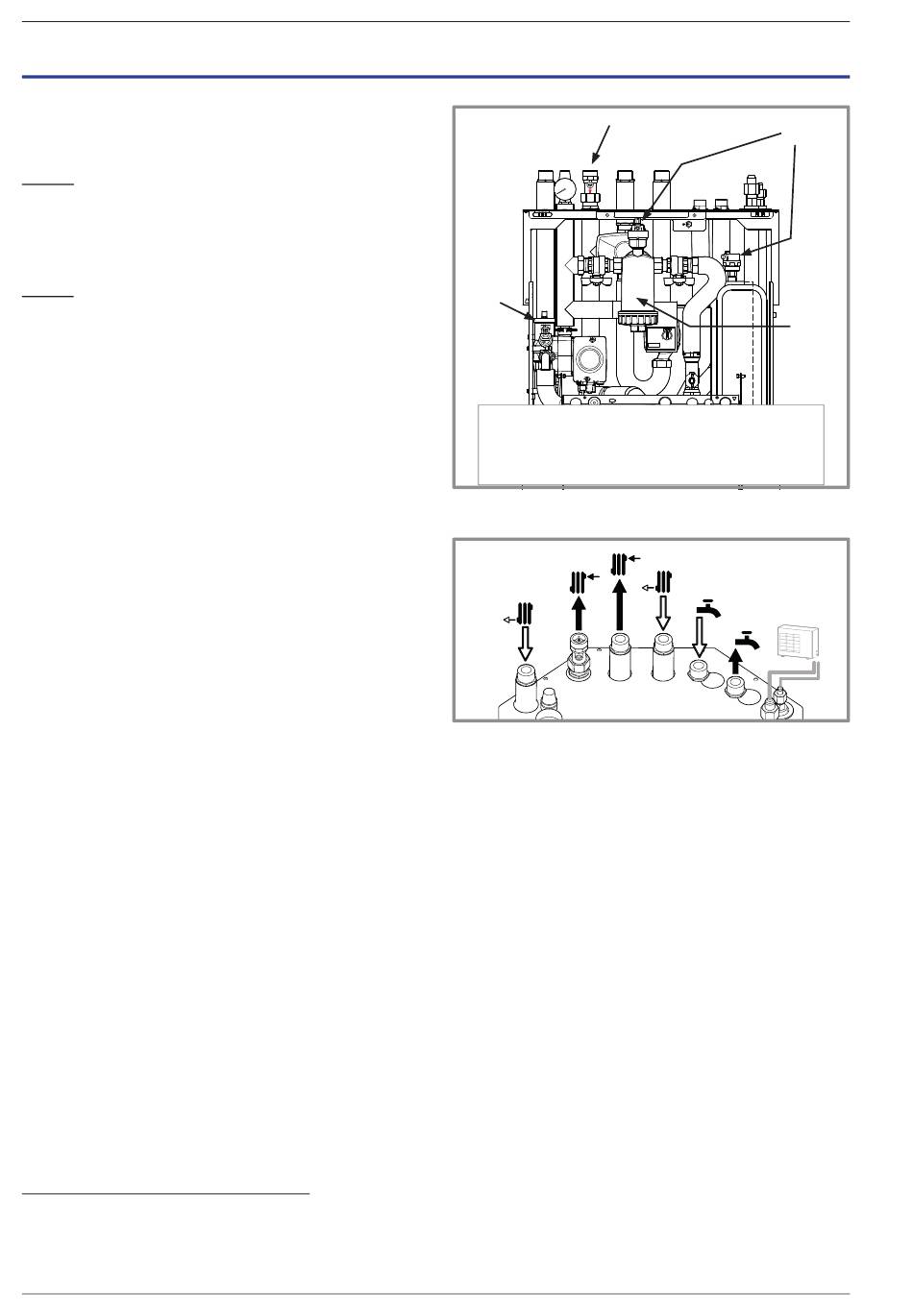

fi gure 21 - Purgeurs et clapet antiretour
Z1
fi gure 22 - Raccordements hydrauliques
• Exigences de débits :
- Calculer le diamètre des tuyauteries en fonction des
débits et longueurs des circuits hydrauliques.
- L'appareil fonctionnera correctement si la plage de
débit est respectée (voir tableau,
Dans ce but la PAC est équipée d'un contrôleur de
débit qui permet de garantir un débit minimum suffi sant
dans l'échangeur. Si le débit est insuffi sant
l'appareil se mettra en défaut de sécurité.
 Dans le cas d'une installation avec vannes
thermostatiques
radiateur), il est impératif d'installer une soupape
diff érentielle (bypass) ou de maintenir une
boucle hydraulique sans vanne suffi samment
éloignée de la PAC pour garantir un débit
minimal (§1.3).
- Raccorder les tuyauteries du chauff age central sur le
module hydraulique en respectant le sens de circulation.
- Utiliser des raccords union pour faciliter le démontage
du module hydraulique.
4).
- Utiliser de préférence des fl exibles de liaison pour éviter
de transmettre le bruit et les vibrations au bâtiment.
- Raccorder les évacuations de la soupape de sûreté à l'égout.
Vérifi er le bon raccordement du système d'expansion.
Contrôler la pression du vase d'expansion (prégonfl age
de 1 bar) et le tarage de la soupape de sûreté.
CAR
Z2
Z2
Z1
§1.3, page
(plancher chauff ant
Notice d'installation "1715 - FR"
PgA
Dec
4).
(§1.3)
ou
