PECS DUO 190L - code 074086
1 Montage et raccordements
1.1
Conditions réglementaires
d'installation et d'entretien
L'installation et l'entretien de l'appareil doivent être
effectués par un professionnel qualifié conformément
aux textes réglementaires et règles de l'art en vigueur.
NF C15-100 et ses modificatifs : Installations électriques
à basse tension - Règles.
Règlement
Sanitaire
notamment La présence sur l'installation, d'une fonction
de disconnexion de type CB, destinée à éviter les retours
d'eau de chauffage vers le réseau d'eau potable, est
requise par les articles 16.7 et 16.8.
NF DTU 60.1 (P40-201) - déc. 2012 : Plomberie
sanitaire pour bâtiments à usage d'habitation.
NF DTU 60.11 (P40-202) - août 2013 : Règles de
calcul des installations de plomberie sanitaire et des
installations d évacuation des eaux pluviales.
NF DTU 60.2 (P41-220) - oct. 2007 : Canalisations en
fonte, évacuations d'eaux usées, d'eaux pluviales et
d'eaux vannes.
NF DTU 60.3 - 2007 : Canalisations en PVC.
NF DTU 60.5 (P41-221) - janv. 2008 : Canalisations en
cuivre - Distribution d'eau froide et chaude sanitaire,
évacuation d'eaux usées, d'eaux pluviales, installations
de génie climatique.
La température de l'eau chaude sanitaire doit être
conforme à l'Arrêté du 30 novembre 2005 :
- Pièces destinées à la toilette, 50 °C maximum aux
points de puisage
- Autres pièces, 60°C maximum aux points de puisage.
1.2
Domaine d'application
Le kit ballon encastrable permet le raccordement d'un
ballon ECS et d'une pompe à chaleur géothermique.
Attention! Veiller a laisser la PAC alimentée en
permanence afin d'assurer la protection ACI du ballon ECS.
• Mode "Électrique"
La production d'eau chaude sanitaire (ECS) est réalisée
uniquement par l'appoint électrique.
• Mode "PAC"
La production d'ECS est réalisée par la PAC puis
complétée, si nécessaire, par l'appoint électrique du
ballon sanitaire. Le ballon sanitaire est équipé d'un
appoint électrique, afin de garantir une consigne
supérieure à 45°C et pour les cycles anti-légionelles.
" Pour garantir une consigne ECS supérieure à
45 °C, il est nécessaire de laisser fonctionnel
l'appoint électrique.
- 2 -
Départemental
Type,
1.3
Raccordements hydrauliques
Le raccordement doit être conforme aux règles de l'art
et de l'accord intersyndical.
L'appareil devra être relié à l'installation à l'aide de
raccords union et de vannes d'isolement pour faciliter
son démontage.
Placer sur l'arrivée d'eau froide un groupe de sécurité
avec soupape tarée à 7 bar maxi (selon la réglementation
locale), laquelle sera reliée à un conduit d'évacuation à
l'égout. Faire fonctionner le groupe de sécurité selon
les prescriptions du fabricant.
Raccorder l'évacuation de la soupape de sûreté à l'égout.
Il est recommandé de placer sur la sortie eau chaude
un mitigeur thermostatique.
Rappel : Toutes les étanchéités de montage seront
réalisées suivant les règles de l'art en vigueur pour les
travaux de plomberie :
- Utilisation de joints adaptés (fibre ou toriques),
- Utilisation de ruban téflon ou de filasse et pâte
d'étanchéité
ou
encore
synthétique suivant les cas.
• Montage du kit hydraulique

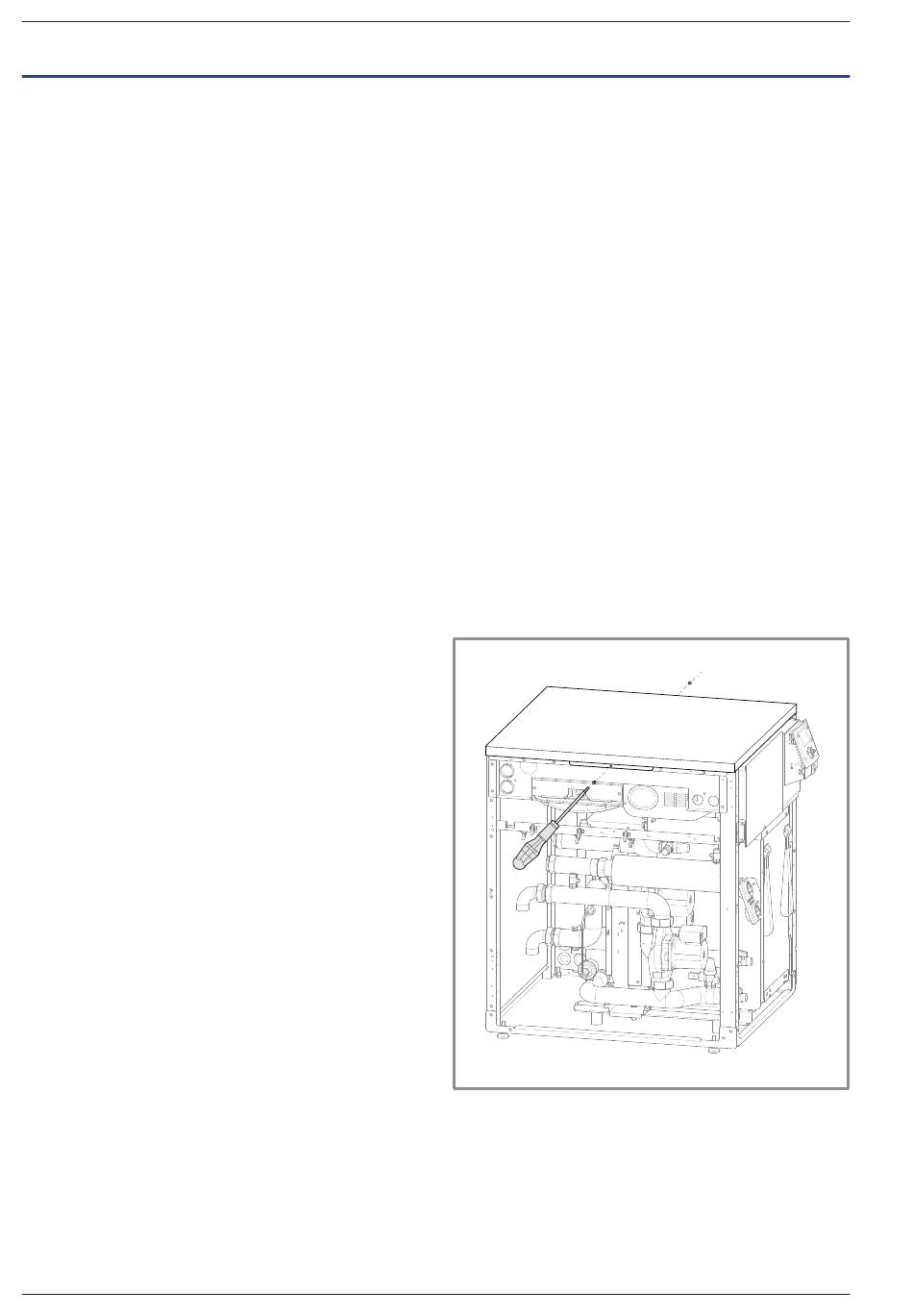

- Déposer la façade, le coté gauche et le couvercle de
la pompe à chaleur.
de
pâte
d'étanchéité
Notice de montage "1558 - FR"
