Pompe à chaleur Loria duo 6000
4 5 6*
19
13
18
13
3
20
20
Vue de face
Légende :
1. Coff ret électrique.
2. Régulateur / Interface utilisateur
(descriptif, voir § 7.1, page
3. Bloc hydraulique (circulateur. et
vanne directionelle)
4. Retour chauff age.
5. Départ chauff age.
6. Départ chauff age
(circuit mélangé - Z 2)*.
7. Retour chauff age
(circuit mélangé - Z 2)*.
8. Entrée Eau Froide Sanitaire
9. Sortie Eau Chaude Sanitaire
- 10 -
7* 8 9 10 11
10. Raccord frigorifi que "gaz".
40).
11. Raccord frigorifi que "liquide".
12. Soupape de sûreté.
13. Purgeur automatique.
14. Vase d'expansion amovible.
15. Condenseur (échangeur).
16. Appoint électrique.
17. Pot à boues avec fi ltre
18. Vannes
19. Manomètre
20. Robinet de vidange.

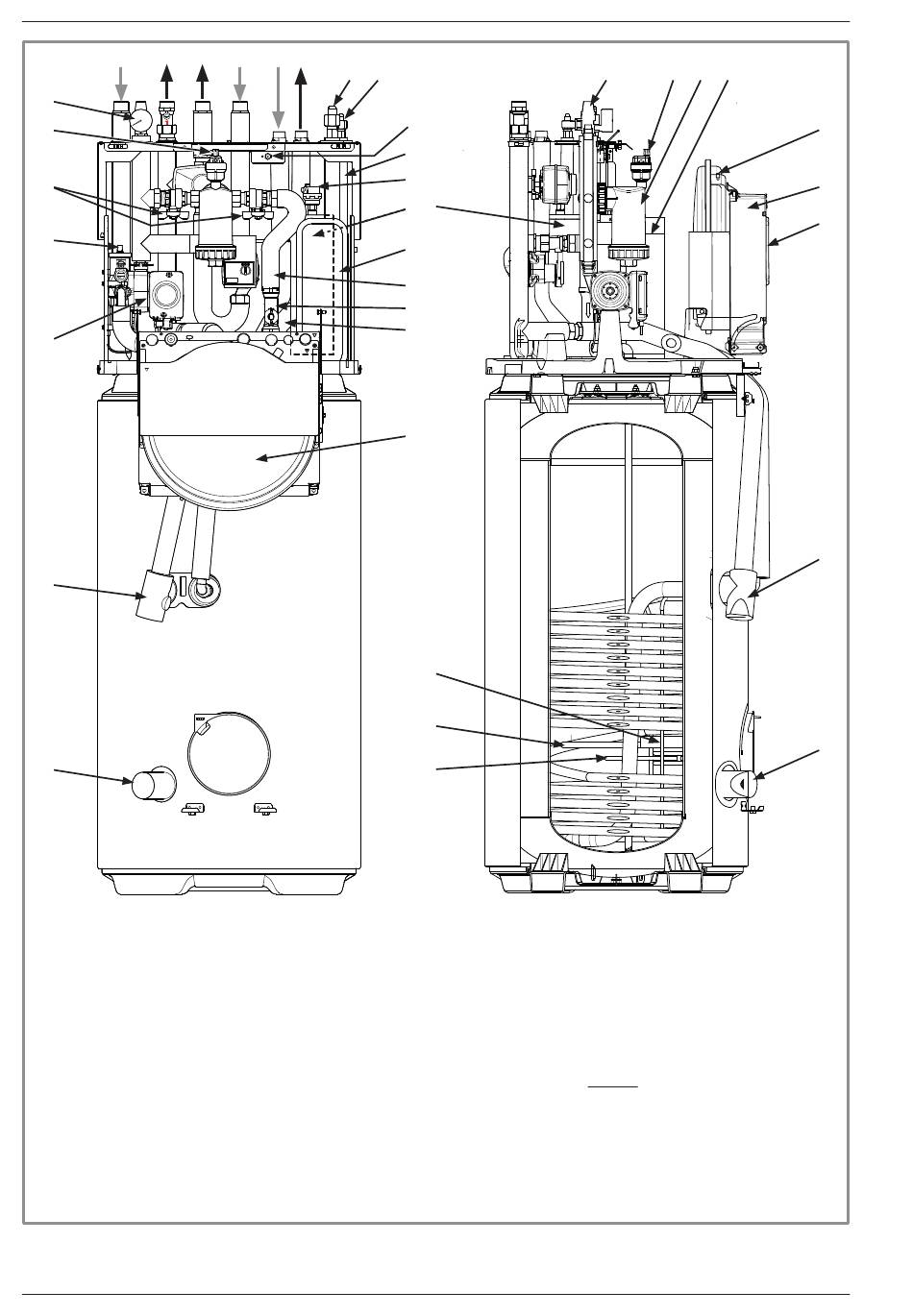

fi gure 7 - Organes (module hydraulique)
24
27
13
16
15
26
21
25
14
23
28
22
12 13 17 15
Vue de côté
21. Débitmètre.
22. Appoint électrique ECS
23. Anode
24. Touche de réarmement
(sécurité de surchauff e).
Sondes
25. Sonde de départ PAC.
26. Sonde de retour PAC.
27. Sonde de condensation
28. Sonde sanitaire.
* Option
