MODULE RIO RF
+12Vcc
0V
A
B
Si le module RIO RF est le dernier module du bus
RS485 raccorder une résistance de fin de ligne de
680 Ω.
Module RIO RF
SORTIES
Les 4 sorties transistorisées du module RIO F sont transformables en sorties type collecteur ouvert en coupant les résistances
de « pull-up » appropriées. Le tableau 3-15 vous en donne le détail.
N° de la
Fonctionnalité
sortie
par défaut
1
01=SIR.EXT.
2
02=FLASH/SIR
3
12=ZONES OK
4
09=MES TOTAL.
Tableau 3-8. Fonctionnalités et correspondance des résistances pull-up en fonction des adresses de sorties.
CONFIGURATION
A la mise sous tension, la centrale Galaxy recherche et configure tous les modules raccordés sur son bus.
Dans le cas où le module RIO RF ne serait pas reconnu (la led LED 1 clignote avec une fréquence de 1.5 sec. allumée et 1.5
sec. éteinte), procéder comme suit :
1. Vérifier si l'adresse du module RIO RF est valide et libre.
2. Accéder au mode installateur :
Galaxy 8
Accès au mode installateur :
Galaxy 18/60/128/500/504/512
Autorisation du code Manager :
Accès au mode installateur :
Page 3 - 10
Assurez-vous de la
continuité de l'écran
Câble bus
4 fils
B
A

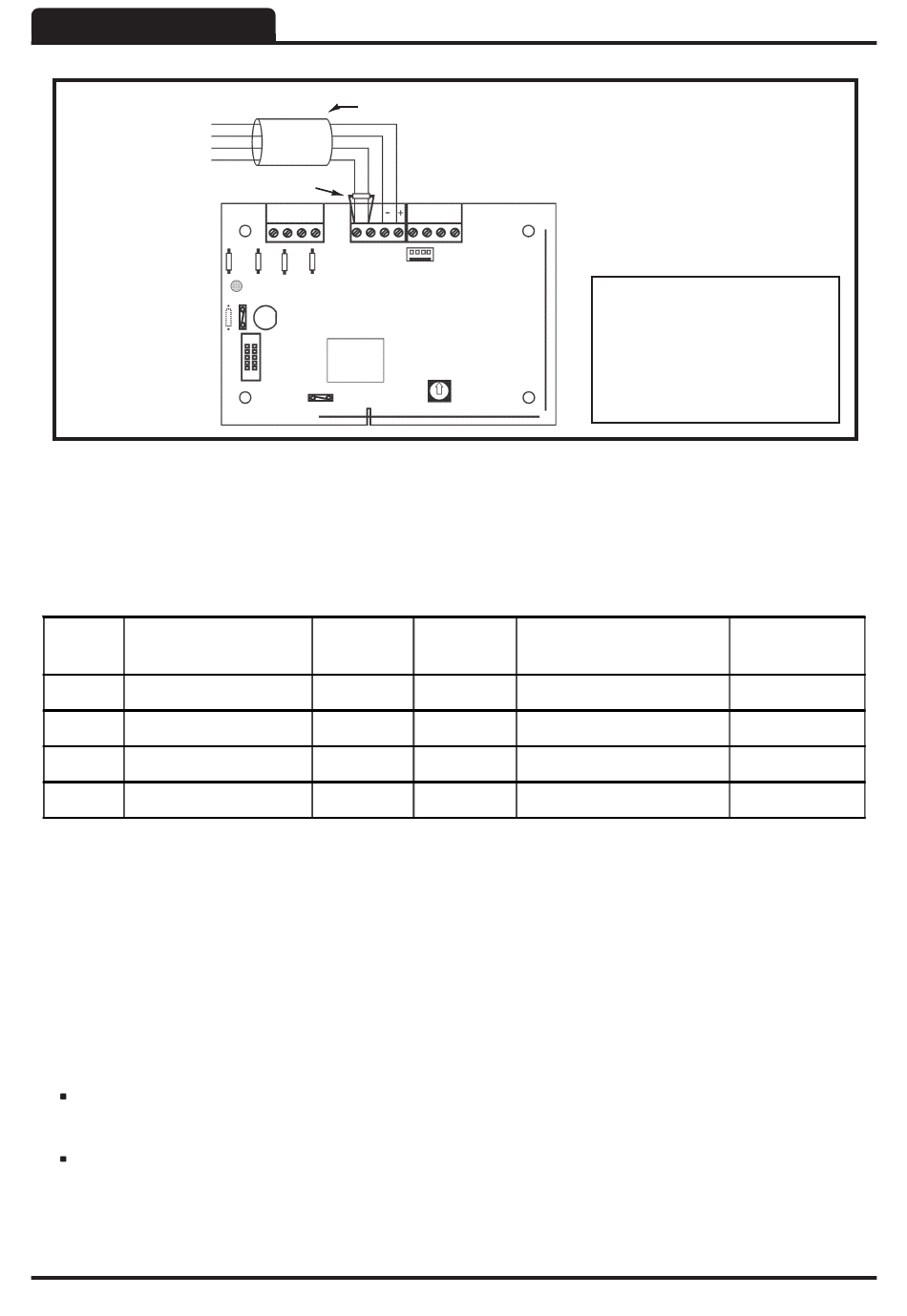

Figure 3-7. Raccordement du module RIO RF au bus de la centrale Galaxy.
Résistance
de pull-up
R1
R3
R5
R7
Code Installateur + Ent + Code Installateur + Ent
Code Manager + Ent + 48 + Ent + 1 + Ent + Esc + Esc
Code Installateur + Ent
Manuel d'installation et de programmation
Type
Etat au repos
Transistorisé Positive (+12V hors alarme) Mémorisé
Transistorisé Positive (+12V hors alarme) Mémorisé
Transistorisé
Positive (+12V au repos)
Transistorisé
Positive (+12V au repos)
Note :
Le câblage de la résistance de fin de
ligne de 680Ω s'effectue par
insertion dans le bornier (après
ajustement de sa longueur au plus
court). La protection de l'ensemble
devra être effectuée par une gaine
thermo-rétractable.
Mode de
fonctionnement
Asservie
Pulsé : 2sec.
L027-FR Edition 01/2004/B
