Manuel d'installation et de programmation
PRESENTATION
Le module radio RIO RF permet de connecter une gamme complète de périphériques radio (détecteurs, contacts d'ouverture,
télécommandes, détecteurs de chocs, détecteurs de bris de vitre...) sur un système Galaxy. Le module RIO RF :
supporte jusqu'à 32 zones radios (équivalent à 4 adresses RIO),
supporte jusqu'à 30 télécommandes,
est équipé de 4 sorties transistorisées.
R7
SW6
LK1 : Strap à réaliser pour neutraliser l'autoprotection du module RIO RF.
SW1 : Roue codeuse (1 à 9, A à F).
SW2 : Bouton Poussoir + Ressort. Autoprotection anti-ouverture du module RIO RF.
SW3 : Accès au mode appairage (apprentissage) des périphériques radio
SW6 : Cavalier épingle permettant de neutraliser l'autoprotection du module RIO RF.
COMPATIBILITE
Le module RIO RF est compatible avec les centrales Galaxy 18, 60, 128, 500, 504 et 512 version 4.22 ou supérieure.
PERIPHERIQUES RADIO
Le module RIO RF est compatible avec les périphériques radio de la gamme Galaxy série 5800H 868Mhz.
IRP 5888H RF
Contact d'ouverture 5816H
Mini contact d'ouverture 5814H
Détecteur incendie double technologie 5808H
L027-FR Edition 01/2004/B
MODULE RIO RF - C076
Sorties
3
4
1
2
R5
R3
R1
Résistances pull-up
LED 1
SW2
Bouton poussoir
d'autoprotection
SW3

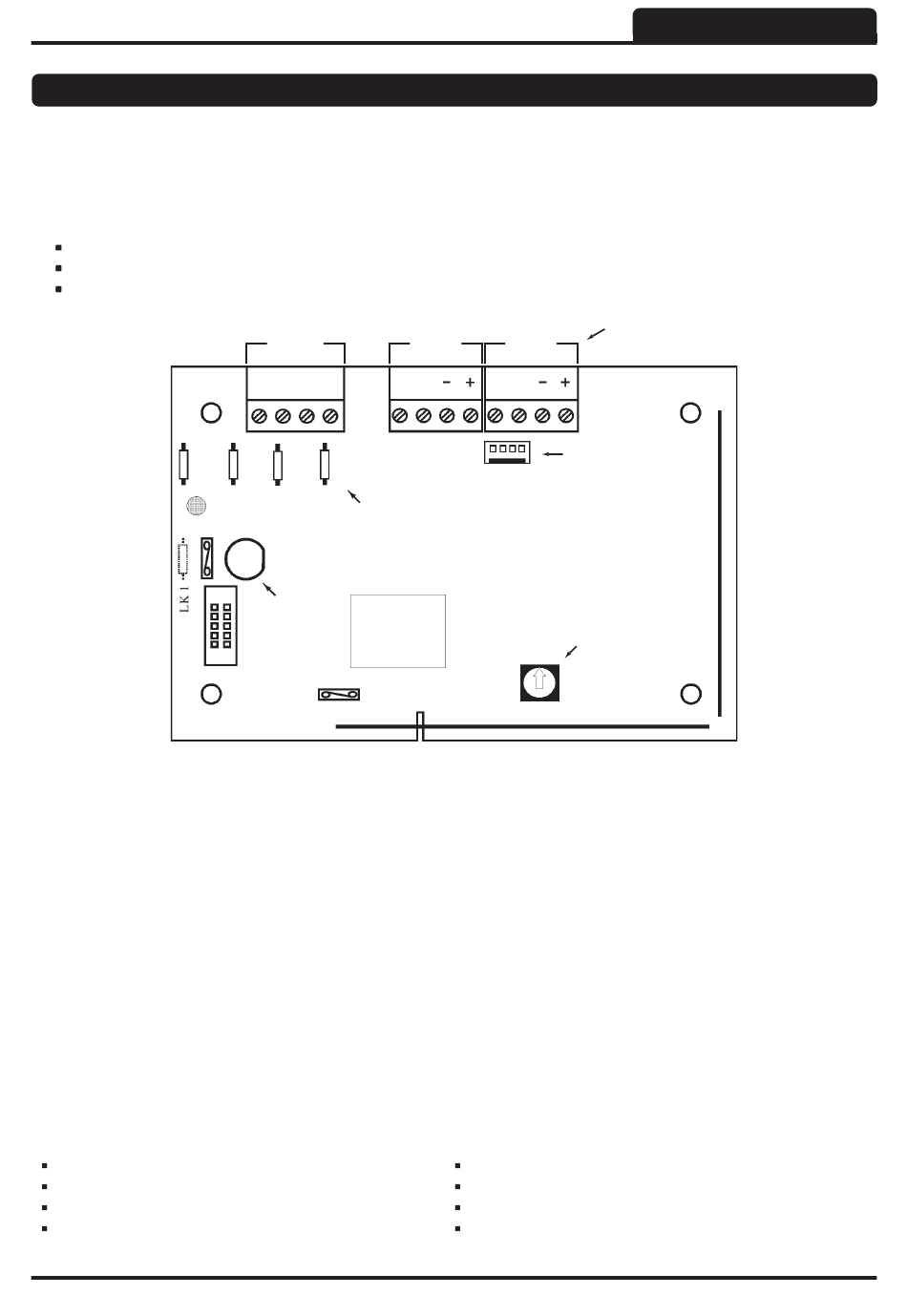

Figure 3-5. Module RIO RF.
Bus
Clavier
RS485
B
A
B
A
clavier de programmation
de 3.3KΩ
SW1
Détecteur bris de vitre double technologie 5852H
Détecteur de chocs 5819HS
Télécommande 4 boutons 5804H
Télécommande Agression/Panique 5802H
MODULE RIO RF
Raccordement du clavier
MK VII F de programmation
Connecteur 4 plots
reprise du bus pour le
Roue Codeuse
