EngyCal RS33
Endress+Hauser
AVIS
Surchauffe de l'appareil en raison d'un refroidissement insuffisant
Pour éviter les accumulations de chaleur, assurer en permanence un refroidissement
suffisant de l' a ppareil. Une utilisation de l' a ppareil dans la partie supérieure de la
gamme de température réduit la durée de vie de l' a fficheur.
4.4

Montage

4.4.1

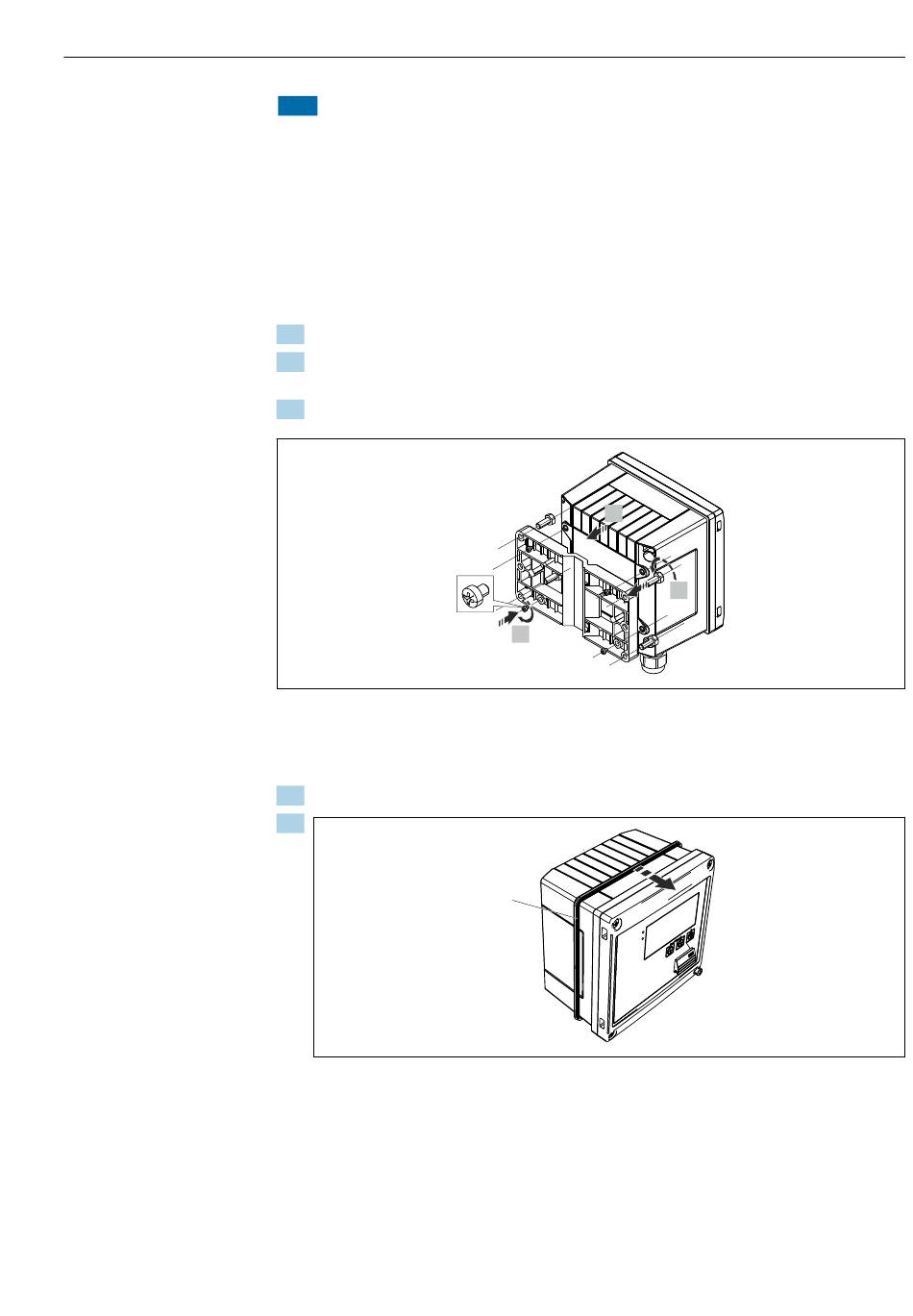

Montage mural

1. Utiliser la plaque de montage comme gabarit de perçage, dimensions →  4,  12
2. Positionner le calculateur d' é nergie sur la plaque de montage et le fixer par l' a rrière à
l' a ide de 4 vis.
3. Fixer la plaque de montage au mur au moyen de 4 vis.
 7
Montage mural
4.4.2
Montage en façade d'armoire électrique
1. Créer la découpe d' a rmoire dans la taille nécessaire, dimensions →  5,  12
2.
 8
Montage en façade d' a rmoire électrique
Placer le joint (pos. 1) sur le boîtier.
2.
3.
2.
1
Montage
A0014170
A0014172
13
