Remarques:
Sorties sur le module EO8:
Consommation: 25 mA typique /30mA maximum;
Contacts; 12V collecteur ouvert, «pull-down» actif, 70 mA maximum
Sorties sur le module EO4:
Consommation: 25 mA typique /140 mA maximum;
Puissance nominale de contact: 5A/ 24V DC.
Installation des extensions de sorties:
1. Réglez le numéro d'ID de l'extension à l'aide des commutateurs DIP d'ID.
2. Câbler l'extension SP sur le BUS
3. Branchez les accessoires aux bornes de sortie comme illustré ci-dessous:S
a. UO4 – Relais (veuillez consulter la Figure 2-8 Câblage U01 pour un
accessoire autoalimenté et la Figure 3-4)

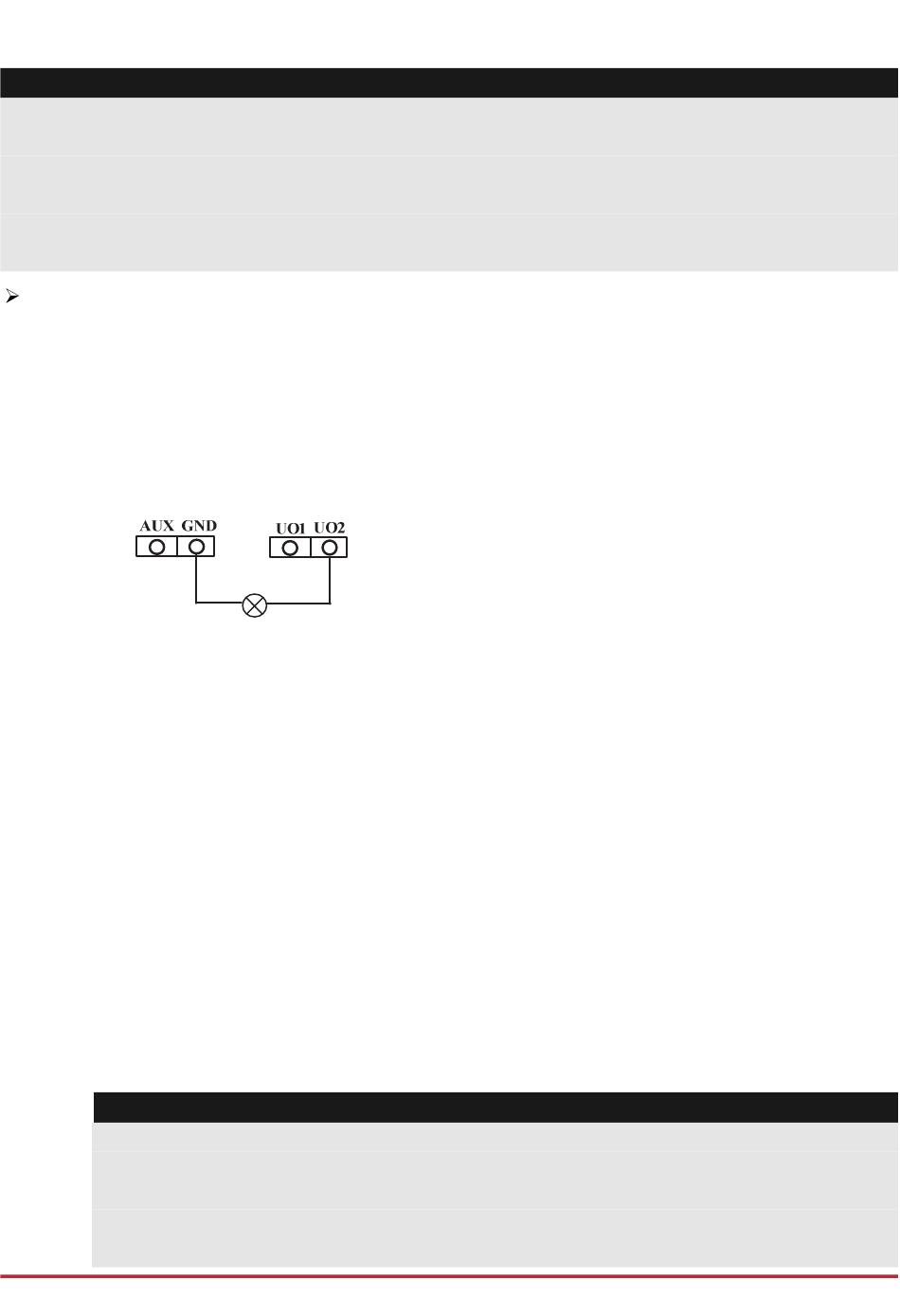

b. UO8 – Collecteurs ouverts:
c. X10:
i.
ii.
iii.
iv.
4. Montage des modules d'extension de sortie dans le coffret de la centrale en fonction
de la place disponible ou dans un coffret séparé (veuillez consulter la Figure 3-3).
5. Si le module d'extension de sortie est monté dans un coffret séparé, vous pouvez
utiliser les bornes TEMP et COM pour raccorder le contact d'autoprotection de
coffret, comme suit:
Connectez un (ou plusieurs) contacts normalement ouvert (NO) en série entre les
bornes TEMP et COM afin de court-circuiter ces bornes quand la porte du coffret est
fermée.
Remarque:
Il n'est pas nécessaire d'utiliser un contact d'autoprotection si un autre module
partageant la même armoire en est déjà équipé.
N'utilisez PAS de résistance de fin de ligne dans le circuit du contact
d'autoprotection.
Si aucun contact d'autoprotection n'est utilisé, reliez les deux bornes à l'aide d'un fil.
Installation des Accessoires BUS
Placez un câble RJ25 (câble téléphonique 4 fils) entre le connecteur RJ11
du module X-10 et le coupleur X-10.
Connectez l'émetteur X-10 à l'alimentation secteur.
Connectez un récepteur X-10 à l'alimentation secteur se trouvant aux
environs de l'accessoire à commander.
Reliez l'accessoire au récepteur X-10.
