WPHA/WPHBA
UNITES AUTONOMES HORIZONTALES CONDENSEUR À
PLAQUES EAU-AIR

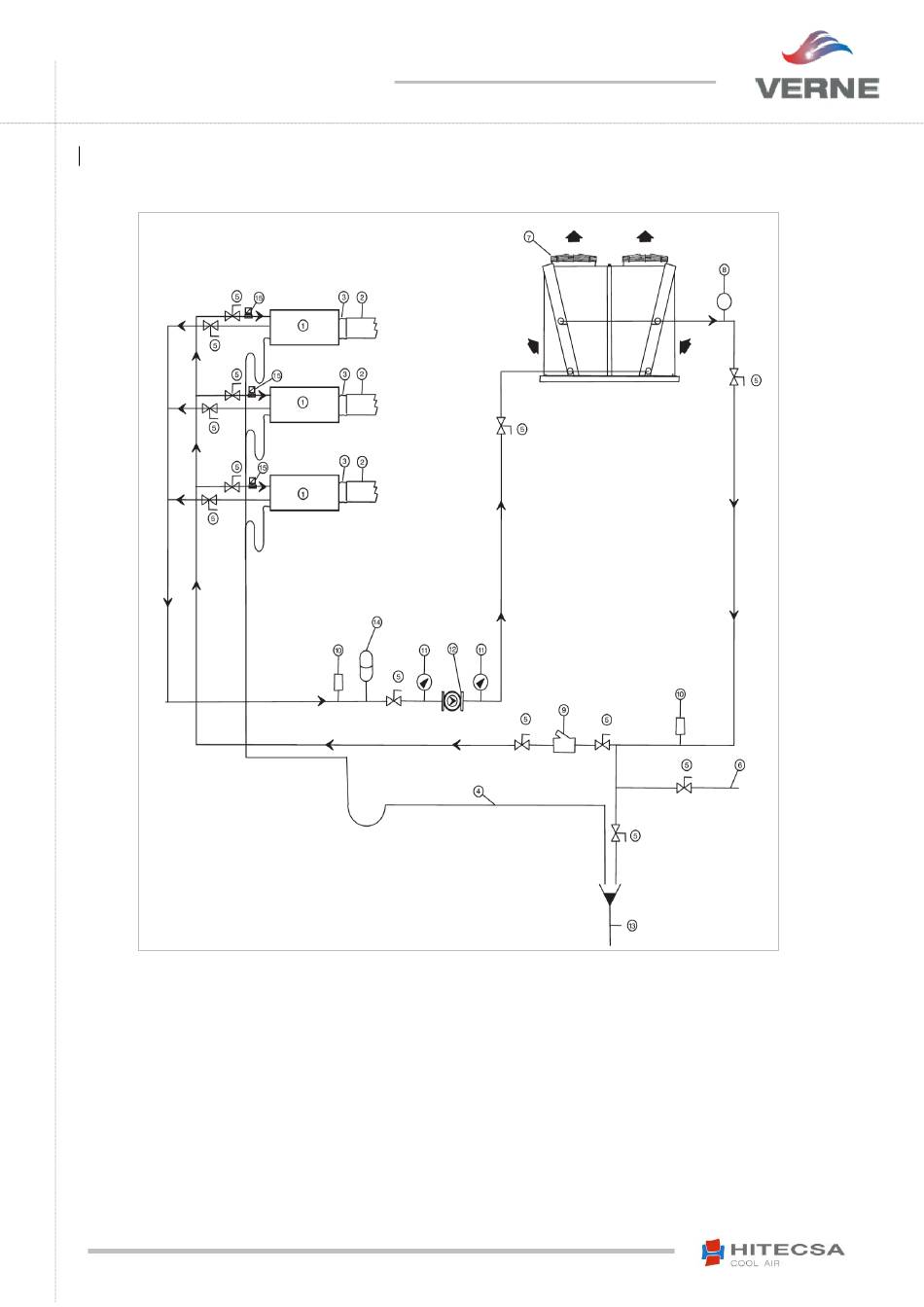

SCHÉMA HYDRAULIQUE
SCHÉMA DE L'INSTALLATION
LEGENDE
1. Unité WPHA-BA.
2. Conduit d'air.
3. Manchette souple.
4. Drainage des condensats.
5. Vanne d'arrêt
6. Alimentation eau.
7. Tour fermée
6
04.17 Ref.207572 Rev.102
8. Purge automatique.
9. Filtre à tamis.
10. Thermomètre.
11. Manomètre.
12. Pompe de circulation.
13. Drainage.
14. Vase d'expansion.
15. Contrôleur de débit d'eau.
