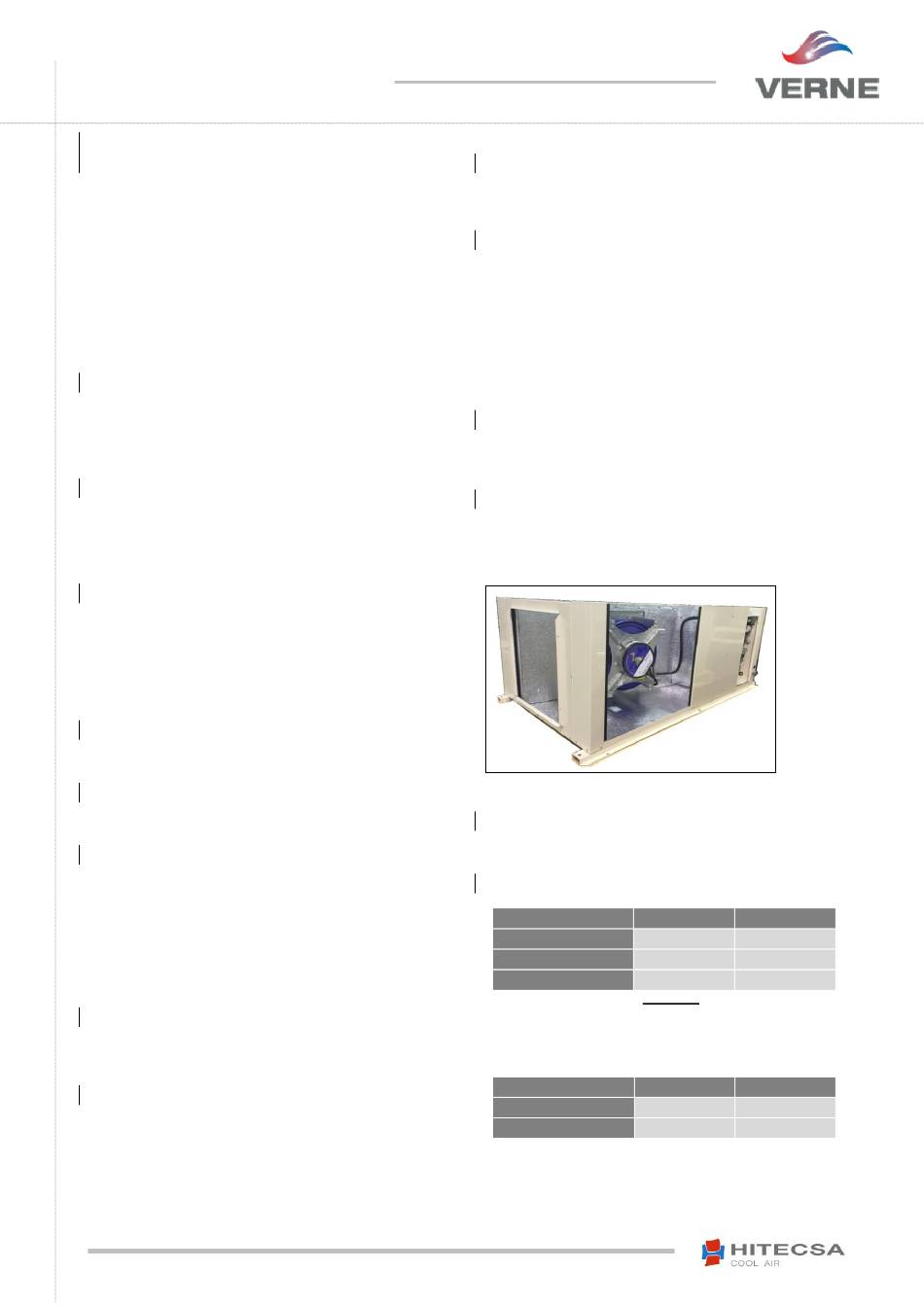

WPHA/WPHBA
UNITES AUTONOMES HORIZONTALES CONDENSEUR À
PLAQUES EAU-AIR

CONSIDERATIONS GENERALES

GENERALITES
Les climatiseurs des séries WPHBA sont des unités autonomes
horizontales équipées d'un condenseur à plaques réfrigérées par
eau, adéquates pour opérer accouplées à un réseau de conduits
de distribution d´air. Ces unités se fabriquent en version
compacte et sont livrées totalement finies, avec la charge
opérative de réfrigérant R410A, après avoir passé une
rigoureuse vérification finale et prêtes pour leur immédiate
installation sur place (union avec
connexion au réseau électrique, connexion au réseau d´eau et
connexion au système de contrôle). La conception et disposition
des composants offrent une grande versatilité pour leur
adaptation à chaque type d´installation, ainsi qu´un accès facile
à l´intérieur de l´équipe pour la maintenance ultérieure.
CARROSSERIE
Construite en tôle d´acier galvanisé de haute qualité, terminée
avec poudre de polyester appliquée de façon électrostatique et
polymérisée au four, avec une résistance maximum à la
corrosion et à l´intempérie.
intérieurement d´une isolation thermo-acoustique.
CIRCUIT FRIGORIFIQUE
Construit en tube de cuivre de qualité frigorifique, incorporant
filtre déshydratant, vannes Schrader pour prises en services à
haute et basse pression. Les soudures entre les différents
éléments sont fabriquées avec un alliage cuivre/argent et sont
réalisées sous une atmosphère inerte.
COMPRESSEUR
Il incorpore une protection thermique interne des enroulements
du moteur. Tous les compresseurs sont équipés d'un système
d´amortissement interne et sont également montés sur un
châssis au moyen de supports amortisseurs. Les modèles 091
au 251 portent des compresseurs rotatifs hermétiques et les
modèles 351 au 1201 sont équipés d'un compresseur
hermétique.
ECHANGEUR INTERIEUR
Construit avec des ailettes d'aluminium et tubes de cuivre de
3/8'' à expansion mécanique, à haut rendement.
CONDENSEUR
Echangeur de chaleur type plaques soudées en acier
inoxydable et refroidis par un contre-courant d'eau.
VENTILATEURS
De type centrifuge, double aspiration, permettant l'application
des conduits. L'entrainement de celui-ci est par moteur
triphasique à 230/400 III+N.50 sauf pour les modèles 091 au 401
qui sont monophasiques (230.I.50). La transmission se fait à
travers de poulies et courroies pour régler la pression de débit
statique, sauf pour les modèles 091 au 401 qui portent la
transmission directe avec moteur incorporé. Les ventilateurs, qui
sont à bas niveau sonore, incorporent des roulements
prélubrifiés et sont équilibrés statiquement et dynamiquement.
DISPOSITIF DE DETENTE
Dans les unités intérieures à travers de trous calibrés type
restricteur pour les modèles 091 au 401 et par le biais de
soupapes d'expansion pour les modèles restants.
FILTRE A AIR
Fait en mousse de polyuréthane, lavable et récupérable, de 10
mm d´épaisseur et réticule spéciale qui lui concède une grande
efficacité de filtration. Le filtre est classé comme ignifuge M1.
4
04.17 Ref.207572 Rev.102
système de conduits,
L´ensemble est recouvert
REFRIGERANT
Les tuyauteries sont chargées en gaz fluorés HFC à effet de serre
type R-410A. Elles sont donc sous pression, hermétiques et
étanches.
EQUIPES DE MANŒVRE ET CONTROLE
Contrôleur composé par un terminal d'interface utilisateur ou
Thermostat Th-TUNE installé dans l'entourage et une carte µPC
de contrôle avec entrées et sorties programmées et installées
sur l'unité extérieure.
 Alimentation du thermostat 220-240Vac
 Communication Thermostat-carte au moyen d'un câble de 3
fils blindés et torsadés (Recommandé: 22 AWG, 3 x 0,33mm²)
 Programmation de Marche/Arrêt en horaire Diurne, Nocturne
et Hebdomadaire.
 Sélection de la température désirée.
ASSESOIRES
 Vanne pressostatique pour la régulation d'eau
 Interrupteur de débit
 Electrovanne d'eau
OPTIONS
 Chaîne de ventilation renforcée.
 Ventilateur plug-fan avec moteur EC.
 Batteries de résistances électriques pour chauffage auxiliaire.
 Batteries d'eau chaude.
 Isolation Euroclasse A1 (M0).
*Ventilateur plug-fan avec moteur EC optionnel
CARACTERISTIQUES ELECTRIQUES
WPHBA 091-251 230.I.50 Hz
WPHBA 351-1201 400.III+N.50 Hz
LIMITES DE FONCTIONNEMENT
CYCLE FROID
TEMP. ENTREE
Air intérieur sec
Air intérieur humide
Entrée eau
*En dessous de 25ºC il est obligatoire d'utiliser l'accessoire
pour vanne presostatique.
** Sous demande, il est possible de fabriquer des unités pour
fonctionner à 50ºC
CYCLE CHAUD
TEMPERATURE
Entrée air sec
Entrée eau
MIN MAX
19ºC 31ºC
15ºC 21ºC
15ºC * 45ºC **
MIN MAX
18ºC 24ºC
12ºC 27ºC
