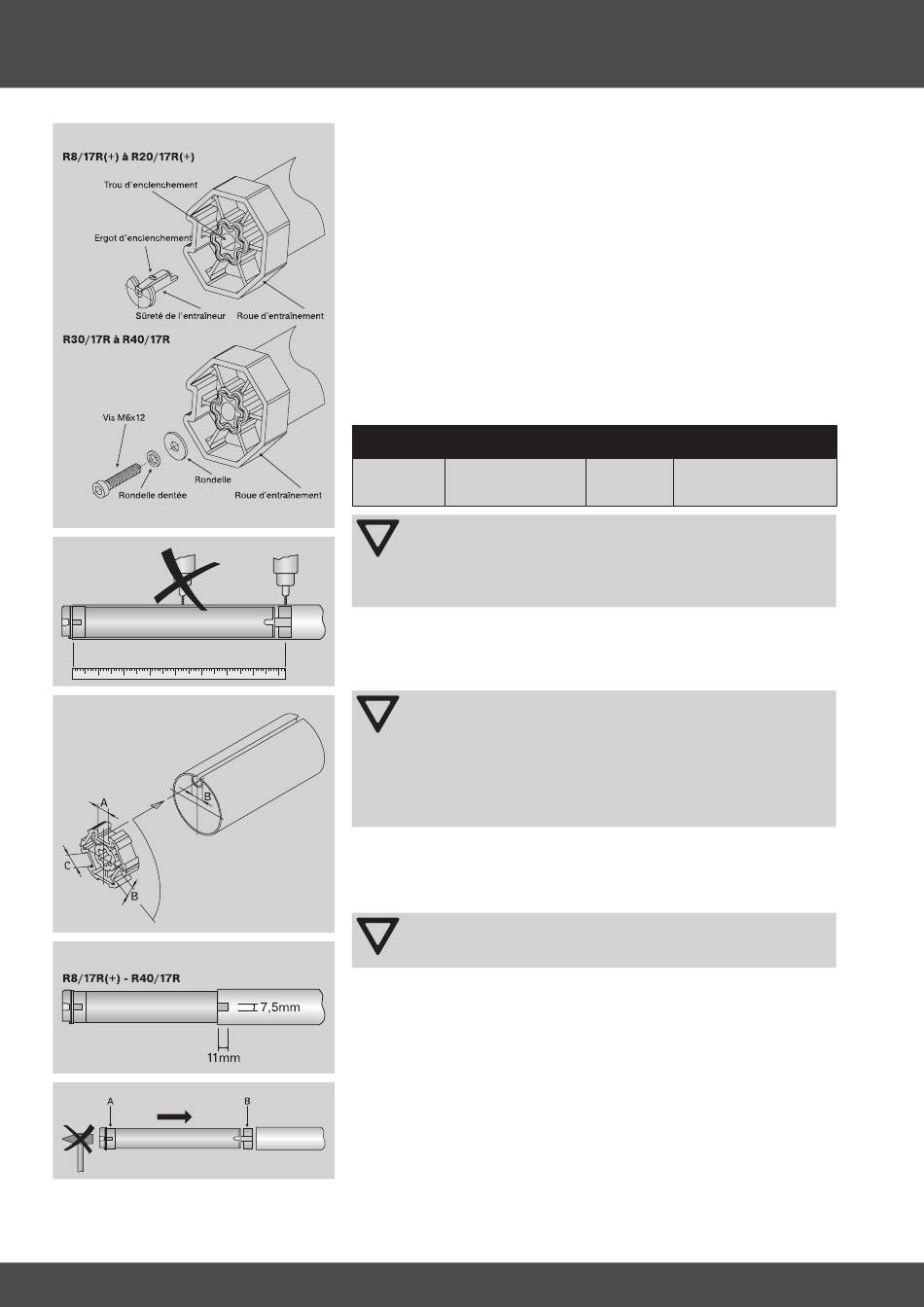

.. Avant.le.montage.dans.l'arbre,.relever.la.côte.entre.l'extrémité.de.l'arbre.
et.le.centre.de.la.roue.d'entraînement,.puis.la.marquer.sur.l'arbre.(fig..5).
• Arbres à profil:
.
Avec.certaines.roues.et.dans.différents.tubes,.il.est.possible.de.compen-
ser.les.tolérances.de.largeur.de.la.rainure.en.tournant.la.roue.pour.l'ame-
ner.dans.une.autre.rainure..Ces.rainures.ont.des.dimensions.différentes.et.
permettent.un.montage.bien.ajusté.du.moteur.(fig..6).
• Arbres à goutte ou lisses:
.
Retirez.d'abord.le.tube.côté.moteur.pour.pouvoir.insérer.l'ergot.de.la.roue.
dans.le.tube..L'ergot.de.la.roue.ne.doit.pas.avoir.de.jeu.par.rapport.au.tube..
Lorsque.les.roues.ne.possèdent.pas.d'ergot.d'entraînement,.le.tube.doit.
être.raccordé.à.la.roues.à.l'aide.d'une.vis.à.tôle.4,8.x.10.mm.(fig..7).
4.. Montez.le.moteur.en.utilisant.la.couronne.correspondante.(A).et.la.roue.
(B)..Insérez.le.moteur.tubulaire.dans.le.tube,.avec.la.couronne.et.la.roue.
prémontées..Veillez.à.ce.que.la.couronne.et.la.roue.soient.correctement.
logées.dans.le.tube.(fig..8).
.
Raccordez. toujours. la. roue. du. moteur. tubulaire. au. tube. en. procédant.
comme.suit:
Ø.du.moteur.
Ø.de.l'arbre.[mm]
[mm]
roue.plastique.ou.
Ø.45
coulée.sous.pression.
60.-.70.mm
Attention
Lors du perçage du tube, veillez à ne jamais percer dans la
zone du moteur tubulaire!
Ne cognez jamais sur le moteur tubulaire et veillez à ne pas le
laisser tomber lors de son introduction dans le tube!
.
La.Sté.Becker.recommande.de.viser.également.l'embout.au.tube.
5.. Fixez.la.tête.moteur.à.sa.pièce.de.fixation.et.insérez.l'ensemble.dans.le.
tube.
6.. Accrochez. l'axe. motorisé. (tube,. moteur. tubulaire. et. embout). dans. les.
supports.
Attention
En cas d'utilisation de sécurités anti-effraction, il faut em-
ployer des joues fermées. Volet roulant fermé, le moteur
pousse le tablier vers le bas pour empêcher tout soulève-
ment resp. toute effraction. Utilisez uniquement des tabliers
suffisamment stables, par exemple en aluminium, en acier ou
en bois. Pour éviter tout endommagement du tablier, celui-ci
doit fonctionner dans des coulisses sur toute la hauteur.
7.. Sécurisez.le.moteur.avec.la.goupille.fendue,.selon.le.type.de.fixation.du.
palier. de. store.. La. mise. en. service. peut. avoir. lieu. soit. avec. le. câble. de.
réglage.Becker.(réf..4901.00.181.0,.pas.de.reset.moteur.possible),.soit.
avec.le.câble.de.réglage.Becker.pour.les.moteurs.avec.réglage.des.fins.de.
course.électroniques.(réf..495.00.011.0).
Attention
Les câbles de réglage ne conviennent pas à une utilisation
prolongée, ils ne sont conçus que pour la mise en service!
Couple.maxi.
Vis.de.fixation.pour.roues.
[Nm]
(4.unités)
vis.à.tête.conique.
50
ST.6,.x.10.DIN.798
