Les.moteurs.tubulaires.de.types.R8/17R à R40/17R et R8/17R+ à R20/17R+.sont.exclusivement.destinés.au.fonction-
nement.de.volets.roulants..Pour.les.volets.roulants.fixés.à.l'arbre.au.moyen.de.ressorts,.veuillez.utiliser.les.types.de.moteur.
R8/17R à R20/17R.
Les.moteurs.tubulaires.R8/17R+ à R20/17R+ gèrent.des.sécurités.mécaniques.anti-effraction,.notamment.de.Zurfluh-Fel-
ler,.Simu,.GAH.Alberts.ou.Deprat..Ces.systèmes.sont.détectés.automatiquement..Ne.pas.visser.ou.river.les.attaches.de.tablier.
ou.la.lame.supérieure.sur.l'axe.d'enroulement,.car.le.moteur.de.type.R+.pourrait.considérer.cela.comme.verrou.de.sécurité.
Les.moteurs.tubulaires.sont.conçus.pour.être.utilisés.dans.des.installations.individuelles.(un.tablier.de.volet.roulant.par.arbre.
à.enroulement.et.par.moteur).
Pour.les.applications.de.protection.solaire,.veuillez.employer.les.types.de.moteurs.P5/20PS à R120/11PS(+)..
Toutes.les.autres.applications,.utilisations.et.modifications.ne.sont.pas.autorisées.pour.des.raisons.de.sécurité.dans.le.but.de.
protéger.l'utilisateur.et.les.tiers.car.elles.pourraient.entraver.la.sécurité.de.l'installation.et.ainsi.présenter.un.risque.de.domma-
ges.corporels.et.matériels..BECKER-Antriebe.GmbH.décline.toute.responsabilité.pour.les.dommages.dus.au.non-respect.de.
cette.consigne..Les.indications.de.cette.notice.d'utilisation.doivent.être.impérativement.respectées.lors.du.fonctionnement.
de.l'installation.ou.de.sa.mise.en.service..BECKER-Antriebe.GmbH.décline.toute.responsabilité.pour.les.dommages.dus.à.
une.utilisation.inappropriée..
1
2
3
Utilisation prévue
Montage et mise en service
Le. monteur. doit. s'assurer. au. préalable. que. le. mur. resp.. le. coffre. de. volet.
roulant.présentent.la.solidité.requise.(couple.du.moteur.plus.poids.du.volet.
roulant).
Prudence
Les raccordements électriques ne doivent être effectués que
par un professionnel qualifié. Pendant le montage, la ligne
d'alimentation doit être coupée. Veuillez remettre les infor-
mations ci-jointes sur le raccordement à l'électricien chargé
de l'installation.

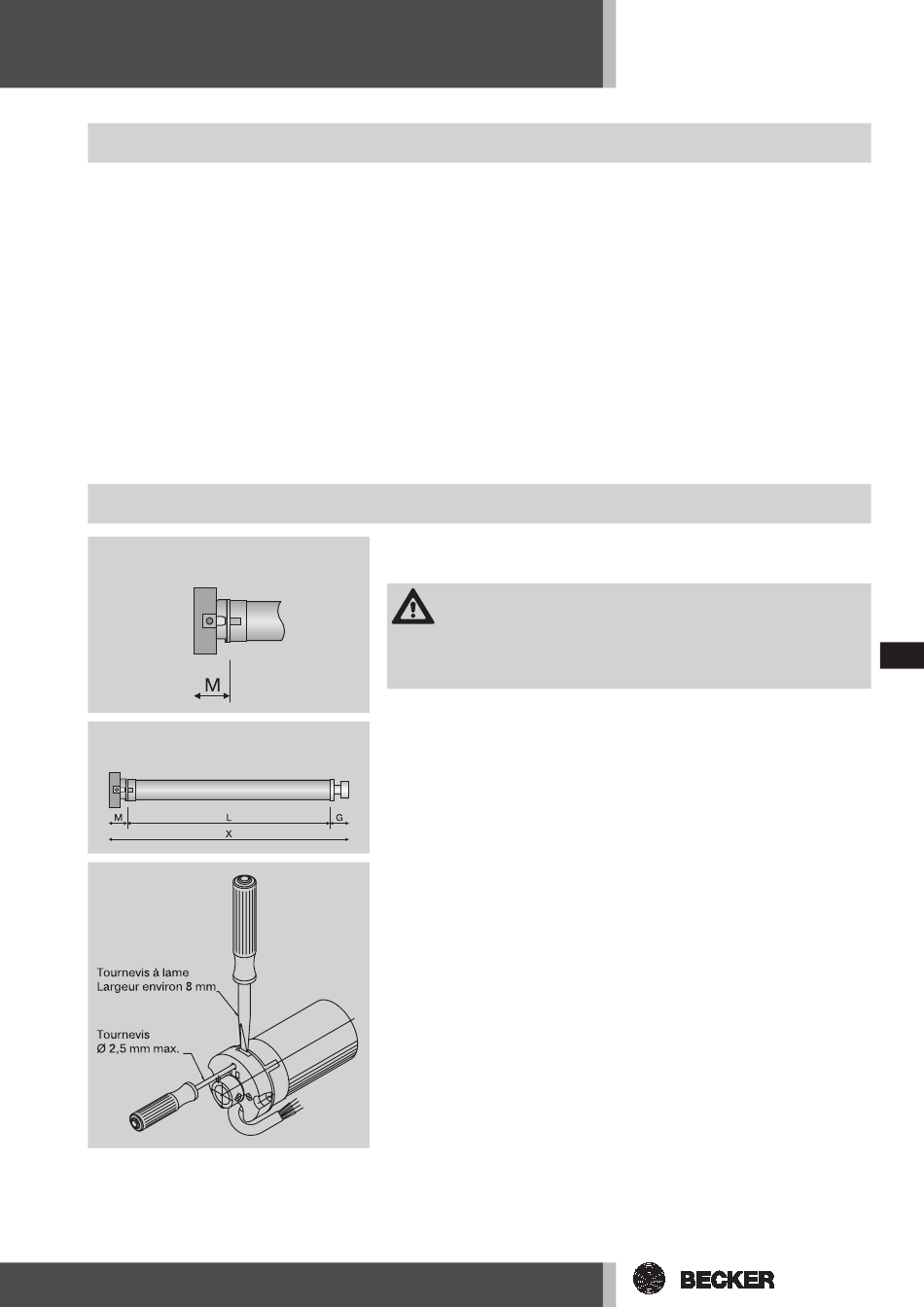

1.. Calculez.l'encombrement.latéral.(M).de.la.pièce.de.tête,.de.la.contre-por-
tée.et.du.palier.du.moteur.(fig..1),.afin.de.calculer.la.longueur.nécessaire.
de.l'arbre..La.dimension.intérieure.du.coffre.du.volet.roulant.(X).moins.la.
longueur.totale.du.palier.du.moteur,.de.la.contre-portée.(G).et.de.la.pièce.
de.tête.(M),.donnent.la.longueur.de.l'arbre.(L):
.
L.=.X.-.(G.+.M).(fig..).
.
Mesurez.vous-même.l'intervalle.entre.le.palier.mural.et.la.tête.de.raccor-
dement,. étant. donné. que. selon. la. combinaison. de. l'entraînement. et. du.
palier,.celui-ci.peut.varier.
.. Fixez.ensuite.le.palier.mural.et.la.contre-portée.
.
Si.des.volets.roulants.à.sécurité.anti-remontée.sont.mis.en.œuvre,.le.pa-
lier.d'entraînement.et.la.contre-portée.doivent.être.reliés.durablement.et.
solidement.au.mur,.et.protégés.contre.un.démoulage.ou.une.remonte..A.
cet.effet,.veuillez.n'utiliser.que.des.paliers.et.tabliers.adéquats.
.
Lors.du.montage.de.la.roue,.veuillez.respecter.les.points.suivants:
• Détacher le tenon de connexion
.
Le.tenon.de.connexion.s'enclenche.automatiquement.lors.de.son.inser-
tion..Pour.le.détacher,.insérer.le.tournevis.dans.l'alésage.puis.presser.vers.
le.haut,.ou.alors.pousser.dans.la.rainure.à.l'aide.d'un.tournevis.(fig..).
• Montage des moteurs R8/17R(+) à R20/17R(+) avec sûreté pour la
roue d'entraînement
.
Le.sens.d'insertion.de.la.sûreté.est.imposé.par.sa.forme..Lors.de.l'inser-
tion,.veillez.au.bon.enclenchement.de.l'ergot.(clic)..Vérifier.que.la.sûreté.
est.bien.fixée.en.tirant.sur.la.roue.(fig..4).
• Montage des moteurs R30/17R à R40/17R avec raccord vissé
.
La.fixation.est.effectuée.à.l'aide.d'une.vis.M6x1,.sécurisée.par.une.ron-
delle.M6.et.une.rondelle.dentée.correspondante.(fig..4).
FR
5
