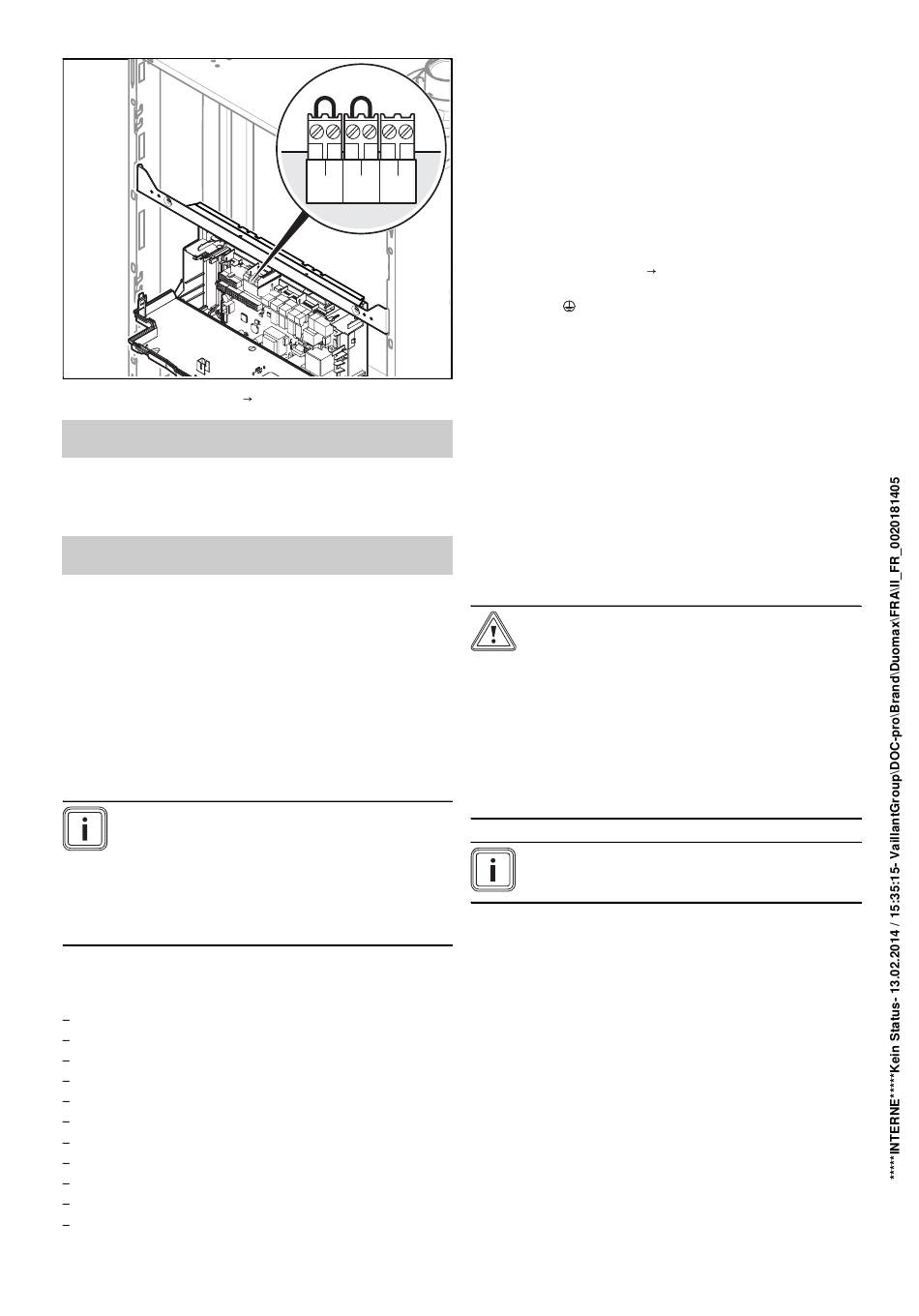

6 Mise en fonctionnement

4. Procédez au câblage. ( page 17)
Conditions: Raccordement du récepteur radio eBUS qui communique
avec le thermostat d'ambiance et la sonde extérieure :
Branchez le récepteur radio sur le connecteur BUS.
▶
Shuntez le connecteur 24V=RT s'il n'y a pas de shunt
▶
en place.
Conditions: Raccordement d'un thermostat de sécurité pour chauffage au
sol :
Branchez le thermostat à la place du shunt sur le
▶
connecteur Burner off.
5. Fermez le boîtier électronique.
6. Pour enclencher le mode de fonctionnement Perma-
nent de la pompe (marche permanente de la pompe)
avec un régulateur multicircuits, faites passer le point
D.018 Fonctionnement de la pompe de Intermitent
(marche intermittente de la pompe) à Permanent.
5.4.5 Raccordement des composants
supplémentaires
Remarque
Si l'option remplissage automatique est installée
sur le produit, alors la connexion électrique doit se
faire sur le relais additionnel.
Les autres composants doivent être connectés
sur la carte option même si l'option remplissage
automatique n'est pas installée.
Les composants que vous pouvez sélectionner sont les sui-
vants :
Remplissage automatique
Pompe de circulation sanitaire
Pompe externe de chauffage
Pompe charge ballon (pas activée)
Hotte aspirante
Électrovanne externe
Signalisation de défaut
Pompe du circuit solaire (pas activée)
Commande à distance eBUS (pas activée)
Pompe antilégionellose (pas activée)
Vanne de circuit solaire (pas activée).
18
5.4.5.1 Utilisation du module multifonction 2 en 7
1.
2.
– + 3.
Burner
24V=
off
RT BUS
5.4.5.2 Commande de la pompe de circulation en
1.
2.
3.
5.5
1.
2.
6
6.1
Montez les composants en vous conformant aux no-
tices correspondantes.
Pour le pilotage du relais 1 du module multifonction,
sélectionnez le code diagnostic D.027.
Pour le pilotage du relais 2 du module multifonction,
sélectionnez le code diagnostic D.028.
fonction des besoins
Procédez au câblage ( page 17).
Reliez le câble de raccordement du bouton externe aux
bornes 1 (0) et 6 (FB) du connecteur encartable X41
fourni avec le régulateur.
Branchez le connecteur encartable à l'emplacement
X41 de la carte à circuit imprimé.
Montage des accessoires de régulation
Reportez-vous a la notice d'installation du thermostat
d'ambiance pour l'installer.
Reportez-vous a la notice d'installation de la sonde
extérieure pour l'installer.
Mise en fonctionnement
Vérification du réglage d'usine
Attention !
Risques de dommages matériels en cas
de réglage inadapté !
Toute modification au niveau du régulateur
de pression de gaz du mécanisme gaz risque
d'endommager irrémédiablement le méca-
nisme gaz.
Vous ne devez en aucun cas modifier le
▶
réglage d'usine du régulateur de pression
du mécanisme gaz.
Remarque
Tout scellage détruit doit être reconstitué.
Notice d'installation et de maintenance 0020181405_00
