Sommaire des Matières pour Extraflame DIADEMA

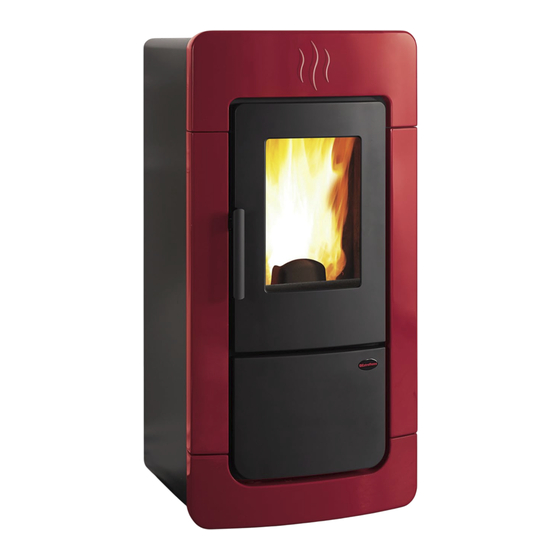

- Page 1 MANUEL UTILISATEUR POÊLES À PELLET DIADEMA & LILIANA IDRO FRANÇAIS/FRANCESE...
- Page 2 FRANCAIS...
-
Page 3: Table Des Matières
DISTANCES DES DISPOSITIFS DE SÉCURITÉ CONFORMÉMENT À LA NORMATIVE.................... 7 CONTRÔLES AU PREMIER ALLUMAGE ............................. 7 VANNE MÉLANGEUSE ANTI-CONDENSATION (OBLIGATOIRE) ..................... 7 SCHÉMA DE BASE DE L'INSTALLATION HYDRAULIQUE LILIANA IDRO - DIADEMA IDRO ..........8 POSITIONNEMENT DU POÊLE ......................................... 9 RÉARMEMENTS ..................................9 CARACTÉRISTIQUES .................................. - Page 4 PANNEAU DE COMMANDES ..............................20 LÉGENDE DES ICÔNES DE L'ÉCRAN ....................................20 MENU GÉNÉRAL ..................................21 INSTRUCTIONS DE BASE ........................................21 LA TÉLÉCOMMANDE ................................22 HABILITATION ARRÊT RETARDÉ ......................................22 TYPOLOGIE ET REMPLACEMENT DES BATTERIES .................................22 CONFIGURATIONS POUR LE PREMIER ALLUMAGE ......................23 RÉGLAGE DE L'HEURE, JOUR, MOIS ET ANNÉE ................................23 RÉGLAGE DE LA LANGUE ........................................23 FONCTIONNEMENT ET LOGIQUE ............................24 THERMOSTAT AMBIANT SUPPLÉMENTAIRE .........................25...
-
Page 5: Mises En Garde
MISES EN GARDE Ce manuel d'instructions fait partie intégrante du produit : s'assurer qu'il soit toujours avec l'appareil, même en cas de cession à un autre propriétaire ou utilisateur, ou en cas de transfert à un autre emplacement. Si ce manuel devait être abîmé ou perdu, en demander un autre exemplaire au service technique le plus proche. -
Page 6: Installation Hydraulique
INSTALLATION HYDRAULIQUE Ce chapitre décrit quelques concepts qui font référence à la norme italienne UNI 10412-2 (2009). Comme déjà indiqué précédemment, lors de l’installation, il faudra respecter toutes les normes éventuelles aussi bien nationales que régionales, départementales et communales en vigueur dans le pays où l’appareil sera installé. TABLEAU DES DISPOSITIFS POUR INSTALLATION À... -
Page 7: Dispositifs De Sécurité Pour Installation À Vase Fermé
DISPOSITIFS DE SÉCURITÉ POUR INSTALLATION À VASE FERMÉ Selon la norme UNI 10412-2 (2009) en vigueur en Italie, les installation fermées doivent être dotées de : une soupape de sécurité, un thermostat de commande du circulateur, un thermostat d'activation de l'alarme acoustique, un indicateur de température, un indicateur de pression, une alarme acoustique, un interrupteur thermique automatique de régulation, un interrupteur thermique automatique de blocage (thermostat de blocage), un système de circulation, un système d'expansion, un système de dissipation de sécurité... -
Page 8: Schéma De Base De L'installation Hydraulique Liliana Idro - Diadema Idro
SCHÉMA DE BASE DE L'INSTALLATION HYDRAULIQUE LILIANA IDRO - DIADEMA IDRO VMTA LÉGENDE Entrée de l'air comburant Ø 60mm Sortie évacuation des fumées Ø 120mm Décharge soupape de sécurité 3 bar 1/2 " Refoulement / sortie chaudière 1" Retour / entrée chaudière 1"... -
Page 9: Positionnement Du Poêle
85°C STBY CARACTÉRISTIQUES LILIANA IDRO - DIADEMA IDRO Contenu d'eau échangeur (I) du thermoproduit Volume vase d'expansion intégré sur le thermoproduit (l) Soupape de sécurité 3 bars intégrée sur le thermoproduit Pressostat de minimum et de maximum intégré sur le thermoproduit Circulateur intégré... -
Page 10: Dispositifs
DISPOSITIFS TERMES ET DÉFINITIONS (sur les modèles prévus) Aération : Renouvellement de l'air nécessaire pour éliminer les produits de la combustion et pour éviter les mélanges ayant une teneur dangereuse en gaz non brûlés. Microrupteur porte : Avec la porte ouverte, le fonctionnement du Appareil à... -
Page 11: Schéma De Fonctionnement Des Opérations
SCHÉMA DE FONCTIONNEMENT DES OPÉRATIONS L'exécution dans les règles de l'art et le fonctionnement correct de l'installation comprennent une série d'opérations : 1. Activités préalables : Š Vérification de l’adaptation de la puissance du générateur de chaleur en fonction des caractéristiques de l’installation; Š... -
Page 12: Installation
INSTALLATION L'installation dans les pièces avec danger d'incendie est interdite. Il est également interdit d'effectuer l'installation à l'intérieur de pièces à usage d'habitation (sauf pour les appareils à fonctionnement étanche) : Š dans lesquelles se trouvent des appareils à combustible liquide à fonctionnement continu ou discontinu, qui prélèvent l'air comburant dans la pièce où... -
Page 13: Ventilation Et Aération Des Pièces D'installation
VENTILATION ET AÉRATION DES PIÈCES D'INSTALLATION La ventilation est suffisante quand la pièce est équipée de prises d'air selon le tableau : Prise d'air Voir figure 2 Pourcentage de la section Valeur minimale nette nette d'ouverture par rapport à Catégories d'appareils Norme de référence d'ouverture du conduit de la section de sortie des fumées... -
Page 14: Canaux De Fumée
Š diamètre nominal ; Š distance par rapport aux matériaux combustibles, indiquée en millimètres, suivie du symbole de la flèche et de la flamme ; Š données de l'installateur et date d'installation. À chaque fois qu'il faut traverser des matériaux combustibles, il faut respecter les indications suivantes : SYMBOLE DESCRIPTION COTE[MM]... - Page 15 Š les tronçons en contre-pente ne sont pas admis ; Š les canaux de fumée doivent avoir, sur toute leur longueur, un diamètre non inférieur à celui du raccord du conduit d'évacuation de l'appareil ; d'éventuels changements de section ne sont admis qu'au niveau de l'embouchure de la cheminée ; Š...
-
Page 16: Cheminée
EXEMPLES DE RACCORDEMENT CORRECT À LA CHEMINÉE Protection contre Protection contre pluie et vent pluie et vent Tôle en acier étanche Max 3 mt 3 - 5% Raccord en T étanche avec bouchon Raccord en T Raccord en T d'inspection avec bouchon avec bouchon... -
Page 17: Cote D'embouchure Des Produits De La Combustion
COTE D'EMBOUCHURE DES PRODUITS DE LA COMBUSTION La cote d'embouchure est déterminée en mesurant la hauteur minimale se trouvant entre le manteau de couverture et le point inférieur de la section de sortie des fumées dans l'atmosphère. Cette cote doit être en-dehors de la zone de reflux et à une distance adaptée par rapport aux obstacles empêchant ou rendant difficile l'évacuation des produits de la combustion ou par rapport aux ouvertures ou zones accessibles. -
Page 18: Documentation Technique De L'installation
Revêtements et finitions Les revêtements et les finitions doivent être appliqués seulement après avoir vérifié le bon fonctionnement de l'appareil selon les modalités indiquées DOCUMENTATION TECHNIQUE DE L'INSTALLATION Une fois l'installation terminée, l'installateur doit remettre au propriétaire ou à la personne qui le représente, aux termes de la loi en vigueur, la déclaration de conformité... -
Page 19: Pellet Et Chargement
PELLET ET CHARGEMENT Les pellets sont réalisés en soumettant à une pression élevée la sciure, c'est-à-dire les copeaux de bois pure (sans peintures) produits par des scieries, menuiseries et d'autres activités liées au travail et à la transformation du bois. Ce type de combustible est absolument écologique du moment qu'aucun collant n'est utilisé... -
Page 20: Panneau De Commandes
PANNEAU DE COMMANDES BOUTON VISUALISATION DES DIVERS POUR ACCÉDER ON / OFF MESSAGES DE TEXTE AU MENU RÉGLAGE PUISSANCE CONFIGURATION DE FONCTIONNEMENT TEMPÉRATURE LÉGENDE DES ICÔNES DE L'ÉCRAN Indique la réception du signal radio Indique la modulation du poêle Allumée = communication radio en cours Allumée = la poêle fonctionne à... -
Page 21: Menu Général
MENU GÉNÉRAL RETOURNER EN ARRIÈRE - SORTIR DÉFILEMENT DES PARAMÈTRES : SUIVANT (2) ; PRÉCÉDENT (3) MODIFICATION DES DONNÉES DE CONFIGURATION : AUGMENTATION (4) ; DIMINUTION (5) CONFIRMER - ACCÈS AU MENU SET PUISSANCE SET TEMPÉRATURES SET H2O SET RÉGLAGES NETTOY. -
Page 22: La Télécommande
LA TÉLÉCOMMANDE La télécommande permet de régler tout ce qui peut normalement être effectué par le display Lcd. Le tableau ci-dessous détaille les diverses fonctions : ON / OFF Appuyer sur la touche pendant trois secondes pour allumer ou éteindre le poêle AUGMENTATION DE LA Appuyer sur cette touche pour augmenter la puissance de fonctionnement PUISSANCE... -
Page 23: Configurations Pour Le Premier Allumage
CONFIGURATIONS POUR LE PREMIER ALLUMAGE Une fois branché le câble d'alimentation dans la partie arrière du poêle, mettre l'interrupteur, toujours placé à l'arrière, dans la position (I). L'interrupteur placé à l'arrière du poêle sert à donner la tension à la carte du poêle. Le poêle reste éteint et sur le panneau apparaît une première page-écran avec la mention OFF. -
Page 24: Fonctionnement Et Logique
FONCTIONNEMENT ET LOGIQUE ALLUMAGE Après la vérification des « instructions de base » susmentionnées, appuyer sur la touche 1 pendant trois secondes pour allumer le poêle. Pour la phase d'allumage, 15 minutes sont à disposition, après l'allumage et lorsque la température de contrôle a été atteinte, le poêle interrompt la phase d'allumage et passe en DÉMARRAGE. -
Page 25: Thermostat Ambiant Supplémentaire
THERMOSTAT AMBIANT SUPPLÉMENTAIRE N.B. : L'installation doit être effectuée par un technicien autorisé Il existe la possibilité de thermostater un local adjacent à la pièce où se trouve le poêle : il suffit de connecter un thermostat mécanique en suivant la procédure décrite au point suivant (nous conseillons de placer le thermostat mécanique en option à... -
Page 26: Set Puissance
SET PUISSANCE Le menu suivant permet de configurer le set de puissance. Puissance minimum 1, puissance maximum 5. PROCÉDURE COMMANDES Š Appuyer sur la touche 6, l'inscription SET PUISSANCE s'affichera. Š Confirmer avec la touche 6 Š PUISSANCE s'affichera. Š Pour augmenter le set appuyer sur 4, pour le diminuer appuyer sur 5. Š... -
Page 27: Habilit.chrono
HABILIT.CHRONO À l'aide de ce menu, il est possible d'activer/désactiver le chrono de la chaudière PROCÉDURE COMMANDES Š Appuyer sur la touche 6, l'inscription SET PUISSANCE s'affichera. Š Appuyer plusieurs fois sur la touche 2 jusqu'à visualiser SET RÉGLAGES Š Appuyer sur la touche 6 Š... -
Page 28: Chrono
CHRONO Le chrono permet de programmer 4 tranches horaires à l'intérieur d'une journée, à utiliser pour tous les jours de la semaine. Dans chaque tranche, il est possible de configurer l'heure d'allumage et d'extinction, les jours d'utilisation de la tranche programmée et la température de l'eau (65 - 80°C) désirée. -
Page 29: Recommandations
*ALLUMAGE 2ÈME TRANCHE Il convient alors de programmer la deuxième tranche horaire. La séquence à suivre est analogue et se répète comme lors de L'ALLUMAGE 1ÈRE TRANCHE. À cette occasion, il suffit de saisir l'heure d'exemple en start à 15:00 et en Stop à 22:00 et d'activer les jours samedi et dimanche en les sélectionnant sur ON. -
Page 30: Luminosité
- LUMINOSITÉ Ce menu permet de régler l'intensité lumineuse du display. Les configurations possibles sont OFF - 10 à 31. En activant OFF, le rétro-éclairage du display s'éteindra après un retard pré-configuré. Le rétro-éclairage s'allumera dès qu'une touche sera enfoncée, ou si la machine se met en alarme. PROCÉDURE COMMANDES Š... -
Page 31: Nettoyage Et Entretien
NETTOYAGE ET ENTRETIEN EFFECTUER LES INDICATIONS TOUJOURS EN TOUTE SÉCURITÉ! Š S'assurer que la fiche du câble d'alimentation soit enlevée car le générateur pourrait avoir été programmé pour s'allumer. Š Que le générateur soit entièrement froid. Š Les cendres soient complètement froides. Š... -
Page 32: Quotidien - Racleurs
QUOTIDIEN - BRASIER: À travers un système mécanique, le nettoyage du brasier s'effectue à des intervalles préétablis automatiquement par la chaudière. La figure ci-dessous montre le brasier avec l'ouverture sous-jacente. Il est conseillé dans tous les cas d'enlever à l'aide d'un aspirateur les résidus éventuels de cendres au moins 1 fois tous les 2 jours. -
Page 33: Il Est Possible D'utiliser La Fonction Dans Le Menu
MENSUELLEMENT Nettoyage du déflecteur : Chaque mois, il faut enlever le déflecteur de fumées situé dans la partie supérieure de la chambre de combustion (voir figure). Pour l'extraire, il suffit d'enlever le déflecteur central de fumées comme s'il s'agissait d'un tiroir. UN BRASIER PROPRE GARANTIT UN FONCTIONNEMENT CORRECT! EN MAINTENANT LE BRASIER ET SES ORIFICES TOUJOURS BIEN PROPRES SANS RÉSIDUS DE COMBUSTION, ON GARANTIT AU... -
Page 34: Entretien Ordinaire Effectué Par Des Techniciens Autorisés
entretien ordinaire effeCtué par des teCHniCiens autorisés l'entretien ordinaire doit être réalisé au moins une fois par an. Du fait qu'il utilise les pellets comme combustible solide, le générateur nécessite une intervention annuelle d'entretien ordinaire qui doit être réalisée par un technicien autorisé, en utilisant exclusivement des pièces de rechange d'origine. Tout manquement peut compromettre la sécurité... - Page 35 ENTRETIEN ORDINAIRE L'IMAGE EST FOURNIE À TITRE ILLUSTRATIF. Moteur fumées (démontage et nettoyage du conduit des fumées et raccord en « T »), nouveau silicone aux endroits prévus Joints d'inspection, tiroir des cendres et porte (remplacer et appliquer le silicone aux endroits prévus) Chambre de combustion et échangeur (nettoyage complet) y compris le nettoyage de conduit de la bougie Réservoir (vidage complet et nettoyage) Vérification du tuyau d'aspiration de l'air et nettoyage éventuel du capteur de flux...
-
Page 36: Visualisations
VISUALISATIONS DISPLAY CAUSE Poêle éteint START La phase de start est en cours CHARGE PELLET Le chargement continu du pellet est en cours durant l'allumage ALLUMAGE La phase d'allumage est en cours DÉMARRAGE La phase de démarrage est en cours TRAVAIL La phase de fonctionnement normal est en cours MODUL. -
Page 37: Alarmes
ALARMES DISPLAY EXPLICATION SOLUTION Allumée : indique la présence d'une alarme Si elle clignote, cela indique la désactivation du capteur de dépression. Indique la présence d'une alarme. L'alarme peut être réarmée uniquement si le moteur des fumées s'est arrêté et 15 minutes après l'affichage de l'alarme elle-même en appuyant sur la touche 1 pendant 3 secondes. - Page 38 FRANCAIS...
- Page 39 FRANCAIS...
- Page 40 +39.0445.865911 - +39.0445.865912 - info@extraflame.it - www.lanordica-extraflame.com Le Fabricant se réserve le droit de modifier les caractéristiques et les données reportées dans ce manuel à tout moment et sans préavis, dans le but d'améliorer ses produits.
