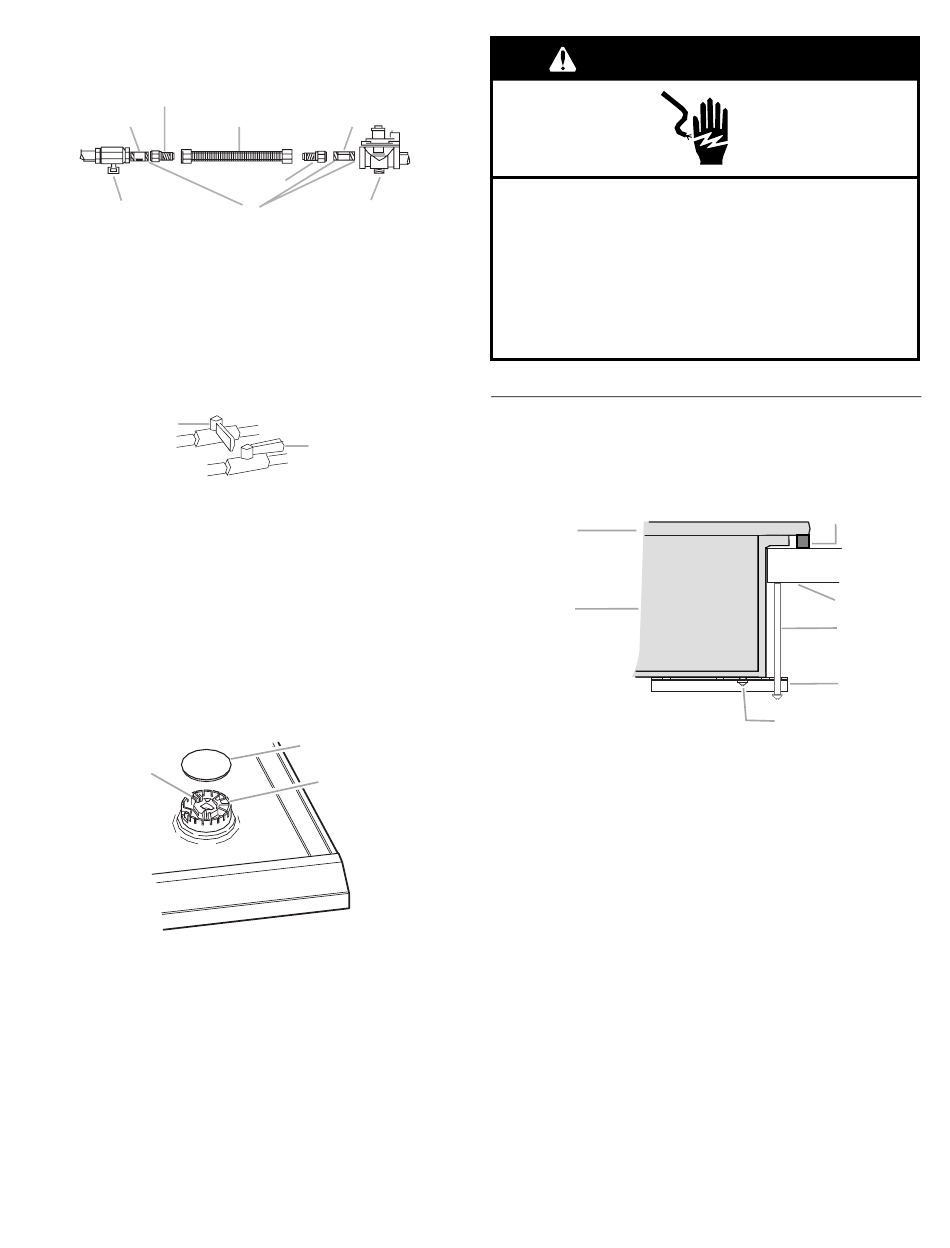

3. Utiliser une clé mixte de ¹⁵⁄₁₆" et une pince multiprise pour
fixer le raccord flexible sur les raccords d'adaptation. Veiller à
ne pas déformer/écraser le raccord flexible.
B
A
H
³⁄₈
A. Raccord droit de
"
B. Raccord
³⁄₈
d'adaptation de
"
C. Raccord flexible
D. Raccord droit de ½"
Compléter le raccordement
1. Ouvrir le robinet d'arrêt manuel sur la canalisation de gaz. Le
robinet est ouvert lorsque la manette est parallèle à la
canalisation.
A
A. Robinet fermé
B. Robinet ouvert
2. Vérifier tous les raccordements en les badigeonnant d'une
solution de détection des fuites non corrosive approuvée.
L'apparition de bulles indique une fuite. Réparer toute fuite
éventuelle.
3. Ôter les chapeaux de brûleur de surface et les grilles du
sachet de pièces. Aligner les encoches des chapeaux de
brûleur avec les broches dans la base de chaque brûleur. Un
chapeau de brûleur correctement placé doit être horizontal.
Si le chapeau de brûleur n'est pas correctement placé, le
brûleur ne peut s'allumer. Placer les grilles de brûleur sur les
brûleurs et chapeaux.
A
A. Électrode d'allumage
B. Chapeau de brûleur
C. Base du brûleur
D
C
F
G
E
E. Détendeur
F. Raccord d'adaptation de ½"
G. Appliquer un composé
d'étanchéité.
H. Robinet d'arrêt manuel
B
B
C
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
4. Brancher sur une prise à 3 alvéoles reliée à la terre.
Fixation de la table de cuisson au plan de
REMARQUE : Cette section s'applique uniquement en cas
d'utilisation de brides de fixation.
A
B
A. Table de cuisson en verre
B. Base de la table de cuisson
C. Vis d'attache
D. Bride de fixation (dépassant
suffisamment de la base de la
table de cuisson pour permettre
l'installation des vis de fixation)
1. Placer les vis de fixation de 2½" (6,4 cm) dans les brides.
2. Vérifier que la table de cuisson est toujours d'aplomb.
3. À l'aide d'un tournevis à lame plate, serrer les vis sur le plan
de travail. Ne pas serrer excessivement.
travail
G
F
E
D
C
E. Vis de fixation de 2½" (6,4 cm)
F. Plan de travail
G. Bande de mousse
17
