7.9.2.4
Fonctionnement des paliers
Le démarrage du système ainsi que les premières
heures de fonctionnement doivent être surveillés
attentivement.
Avant le démarrage, vérifier:
Si l'huile utilisée est conforme aux spécifications sur la
plaque signalétique;
Les caractéristiques du lubrifiant;
Le niveau d'huile;
Les températures d'alarme et de déclenchement
réglées pour le palier.
Lors du premier démarrage, il faut rester attentif aux
vibrations ou bruits inhabituels. Si le palier ne fonctionne
pas silencieusement et régulièrement, il faut arrêter le
moteur immédiatement.
Le moteur doit fonctionner pendant quelques heures
jusqu'à ce que les températures des paliers se stabilisent.
En cas de surchauffe des paliers, le moteur doit être
arrêté pour l'inspection des paliers et des capteurs de
température.
Vérifier s'il n'y a pas de fuite d'huile dans les bouchons,
les joints statiques ou le flasque.
7.9.2.5
Démontage de palier

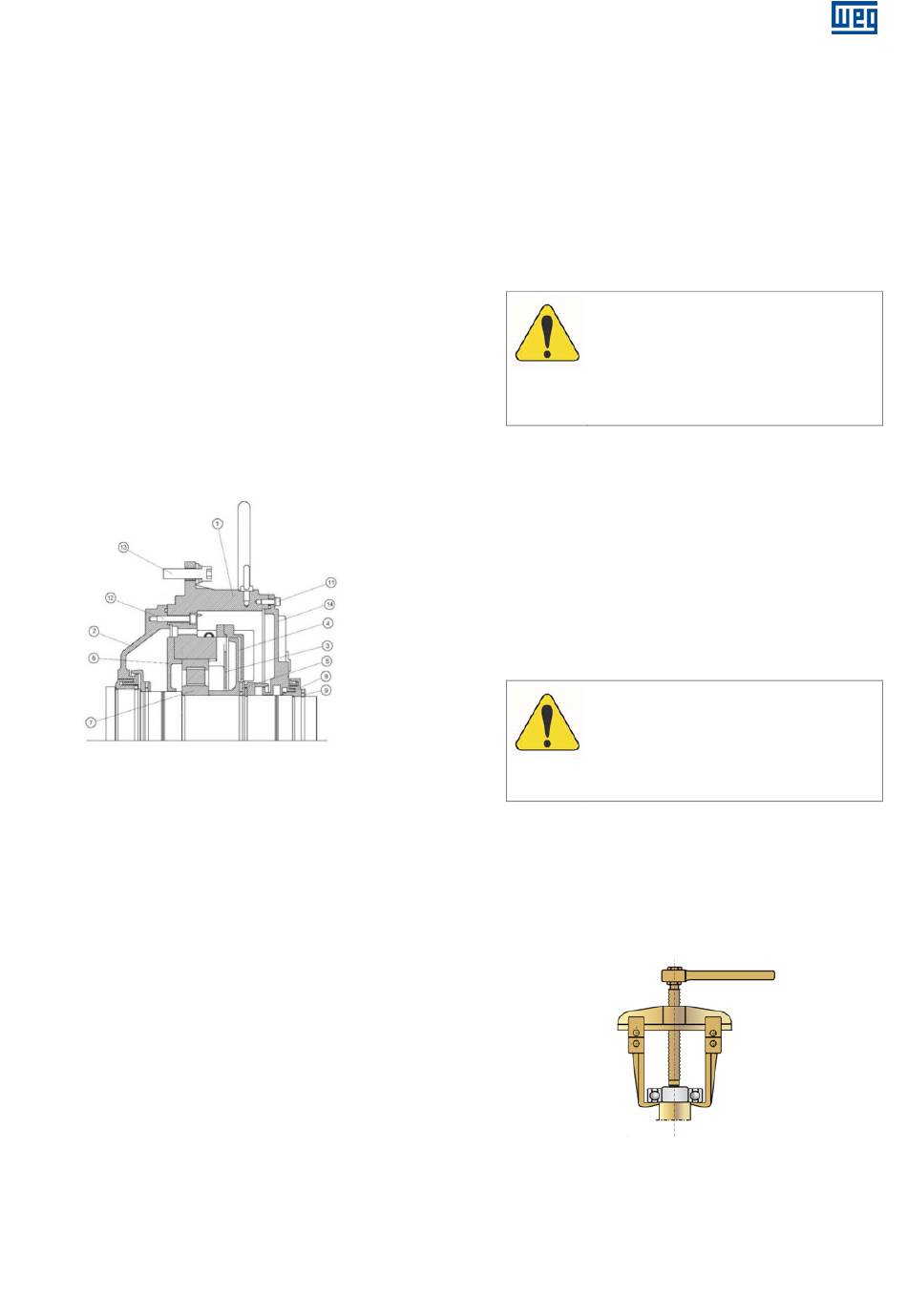

Figure 7.5: Pièces du palier lubrifié par huile
Figure 7.5 - Légende:
1. Réservoir d'huile externe
2. Réservoir d'huile interne
3. Chapeau de palier externe
4. Déflecteur d'huile
5. Vis
6. Chapeau de palier interne
7. Palier à rouleaux
8. Joint en taconite à labyrinthe
9. Vis
10. Reniflard.
11. Vis de fixation du réservoir externe
12. Vis de fixation du réservoir interne
13. Vis de fixation du flasque
14. Couvercle de protection de palier
Avant le démontage:
Nettoyer tout l'extérieur du palier;
Enlever toute l'huile du palier;
Enlever le capteur de température (10) du palier;
Enlever le balai de mise à la terre (le cas échéant);
Fournir un support pour l'arbre afin de tenir le rotor lors
du démontage.
Démontage de palier:
Pour démonter le palier, procéder selon les instructions
suivantes:
1. Enlever la vis (9) qui fixe le joint en taconite à
labyrinthe (8);
2. Enlever le joint en taconite à labyrinthe (8);
Manuel d'installation, d'utilisation et de maintenance - Ligne M - Rotor à cage d'écureuil - Horizontal
3. Enlever les vis (11) qui fixent le couvercle de
protection de palier (14);
4. Enlever le couvercle de protection (14);
5. Enlever les vis (5) qui fixent le déflecteur de graisse (4)
et l'enlever;
6. Enlever les vis (11) du chapeau de palier externe (3);
7. Enlever le chapeau de palier extérieur (3);
8. Desserrer les vis (12 et 13);
9. Enlever le réservoir d'huile externe (1);
10. Enlever le palier à rouleaux (7);
11. Si un démontage complet du palier est nécessaire,
enlever le chapeau de palier interne (6) et le réservoir
d'huile interne (2).
ATTENTION
Lors du démontage du palier, il faut veiller
à ne pas endommager les billes, les
rouleaux ou la surface de l'arbre;
Ranger les pièces démontées dans un
endroit sûr et propre.
7.9.2.6
Ensemble de roulement
Nettoyer soigneusement le palier à rouleaux et les
réservoirs d'huile, et inspecter toutes les pièces avant
le montage du palier.
Vérifier que les surfaces de contact des paliers à
rouleaux sont lisses et sans signes de rayures ou de
corrosion;
Avant de monter le palier à rouleaux sur l'arbre, le
chauffer jusqu'à une température comprise entre 50 et
100 °C;
Pour le montage complet du palier, suivre les
instructions de démontage dans l'ordre inverse.
ATTENTION
Lors du montage du palier, appliquer un
produit d'étanchéité (par ex.Curil T) afin
d'étanchéifier les surfaces du réservoir
d'huile.
7.9.3
Remplacement du palier à rouleaux
Le démontage des paliers à rouleaux doit toujours être
effectué avec un outil approprié (extracteur de palier à
rouleaux).
Les bras de l'extracteur doivent être placés sur la surface
latérale de la bague intérieure à démonter ou sur une
pièce adjacente.
Figure 7.6: Outil pour l'extraction de palier à rouleaux
www.weg.net
l 47
