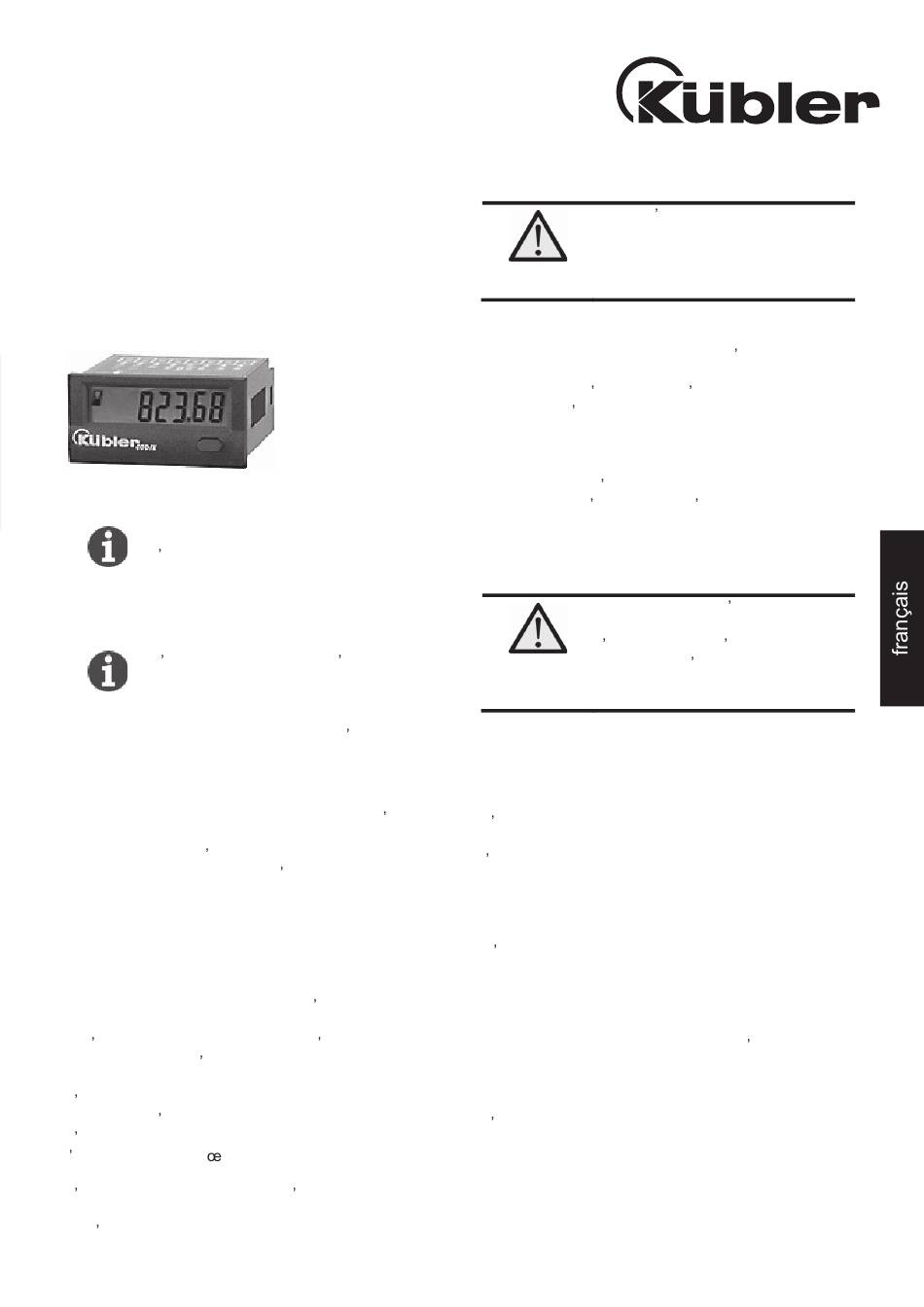

Kübler Codix 141 Guide Rapide

Compteurs
Compteur horaire standard
Codix 141
Compteur horaire de maintenance
Codix 143
avec sortie NPN
1 Introduction
Lisez attentivement ces instructions
d utilisation avant le montage et la mise
en service.
2 Instructions de sécurité et
avertissements
N utilisez cet appareil que s il est techni-
quement en parfait état, de manière con-
forme à sa destination, en tenant compte
de la sécurité et des risques, et dans le
respect de ces instructions d utilisation
2.1 Utilisation conforme
Les compteurs horaires standard et de maintenance
de la gamme Codix 14x sont des compteurs d heures
de fonctionnement. Le compteur horaire additionne
les heures tant que l entrée est activée. Le symbole
« compteur actif » clignote sur l affichage.
Toute autre utilisation est considérée comme non
conforme à sa destination. Cet appareil trouve son
application dans les process et les commandes in-
dustriels dans les domaines des chaînes de fabrica-
tion des industries du métal, du bois, des matières
plastiques, du papier, du verre, des textiles, etc. Les
surtensions aux bornes à visser de l appareil doivent
être limitées à la valeur de la catégorie de surtension
II. L appareil ne doit être utilisé que s il a été encastré
dans les règles de l art, et conformément au chapitre
« Caractéristiques techniques générales ».
L appareil ne convient pas pour des zones présentant
des risques d explosion, ni pour les domaines
d utilisation exclus par la norme EN 61010 Partie 1. Si
l appareil est mis en uvre pour la surveillance de
machines ou de process où, en cas de panne ou
d une erreur de manipulation de l appareil, peuvent
apparaître des risques de dommages à la machine
ou d accidents pour les opérateurs, il vous appartient
de prendre les mesures de sécurité appropriées.
2.2 Montage encastré
Montez l appareil loin de toute
source de chaleur et évitez tout
contact direct avec des liquides
corrosifs, de la vapeur chaude ou
PRUDENCE
des substances similaires.
Instructions de montage
1. Retirer le cadre de fixation de l appareil.
2. Introduire l appareil par l avant dans la dé-
coupe d encastrement du panneau et veiller à
ce que le joint du cadre avant soit correcte-
ment en place.
3. Glisser par l arrière le cadre de fixation sur le
boîtier de l appareil jusqu à ce que les étriers
élastiques soient comprimés et que les ergots
haut et bas soient encliquetés.
2.3 Installation électrique
Avant tout travail d installation ou de
maintenance, couper la tension
d alimentation de l appareil.
Les travaux d installation ou de
PRUDENCE
maintenance doivent être réalisés
par du personnel qualifié.
Indications quant à la résistance aux
perturbations
Tous les raccordements doivent être protégés
contre les perturbations extérieures. Choisir le lieu
d utilisation de sorte que des perturbations induc-
tives ou capacitives ne puissent pas affecter
l appareil ou les câbles raccordés à celui-ci ! Un
tracé de câblage et un câblage appropriés permet-
tent de réduire les perturbations.
Mesures à prendre :
N utiliser que du câble blindé pour les lignes de signal
et de commande. Raccorder le blindage du câble des
deux côtés. Section de la tresse des conducteurs
0,14 mm² min.
La liaison du blindage à la compensation de potentiel
doit être aussi courte que possible et s effectuer sur
une grande surface (basse impédance).
Ne relier les blindages au panneau que si celui-ci est
aussi mis à la terre.
L appareil doit être encastré aussi loin que possible
de lignes soumises à des perturbations.
Eviter de poser les conducteurs en parallèle avec des
conducteurs de puissance.
