Installation - Fonctionnement; Exemple De Branchement; Antenne Externe - Quick R902 Mode D'installation Et Mode D'emploi

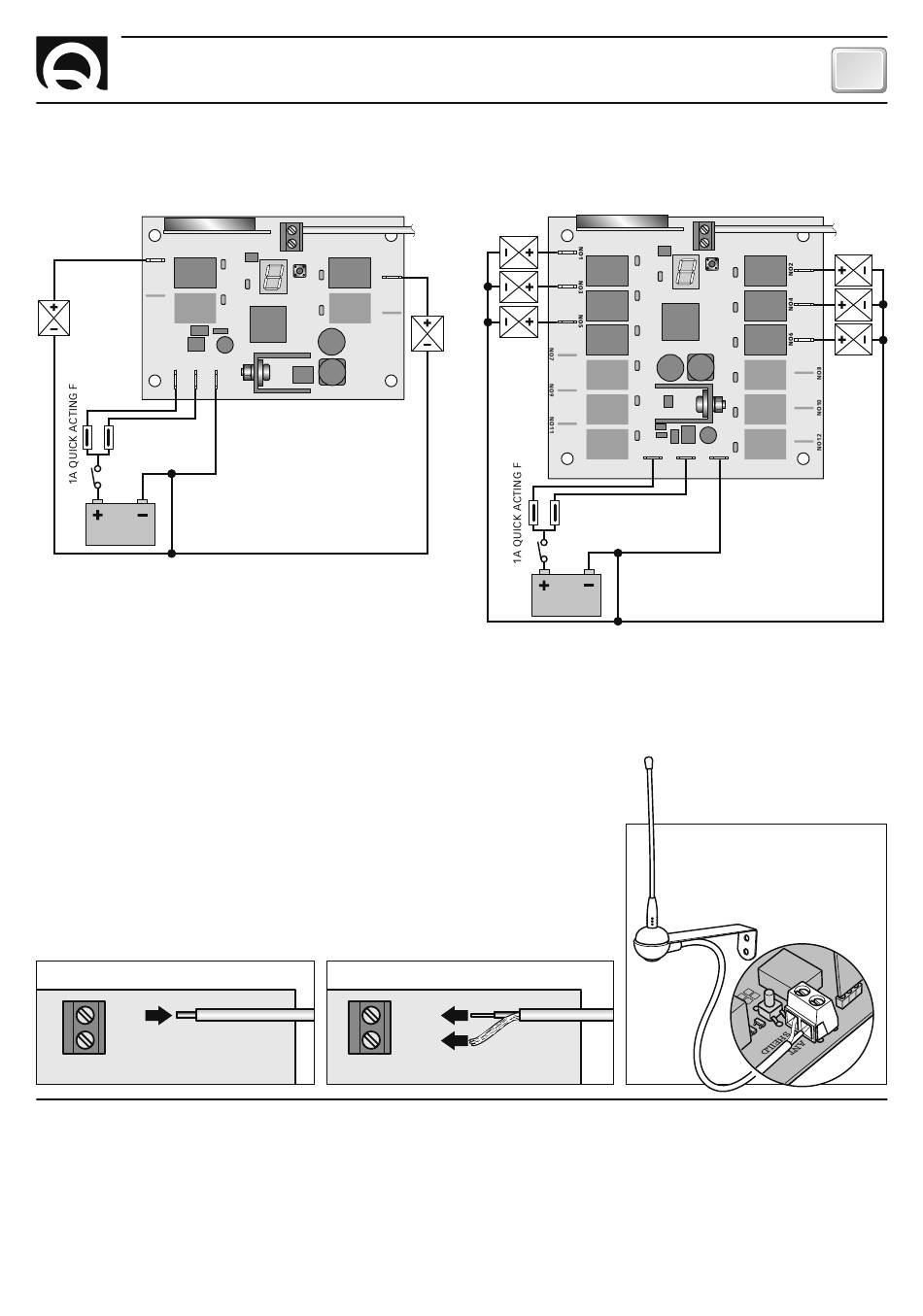

EXEMPLE DE BRANCHEMENT:

R902 - R904
FIG.2
NO1
relè 1
*
NO3
relè 3
V+ COM
FUSIBLE **
COMMUN POINTS
D'UTILISATION
10,5-31Vdc
BATTERIE
*
UTILISATEURS EN COURANT CONTINU
**
LA VALEUR DU FUSIBLE DOIT ÊTRE CHOISIE EN FONCTION
DE LA CONSOMMATION DES POINTS D'UTILISATION.

ANTENNE EXTERNE

Si l'installation de l'antenne externe est requise, procéder de la façon suivante:
• enlever, de l'entrée ANT, l'antenne interne (fi g.3) composée d'un fi l plié de 8 cm de longueur.
• Relier le centrale du câble coaxial de l'antenne à l'entrée ANT (fi g.4). La gaine blindée doit être reliée à l'entrée
SHIELD.
• Le câble coaxial pendant la pose ne doit pas être étranglé et pliée à angle
droit. Il doit être tenu loin des sources de chaleur.
• L'antenne doit être installée sur la position verticale à une distance d'au
moins 1 mètre au-dessus du niveau de fl ottaison du bateau, loin des
sources électriques causant des dérangements et non pas à l'intérieur de
structures métalliques.
• Ne pas installer l'antenne près de d'autres équipements comme VHF, radar,
GPS, etc
FIG.3
ANT
SHEILD
FONCTIONNEMENT
Allumage
Une fois que l'alimentation a été branchée, le récepteur s'allume. Au moment de l'allumage la LED ON/OFF et tous
les segments de l'affi cheur s'éclaireront, brièvement.
Etat d'attente
La LED ON/OFF clignote lentement. Le récepteur attend de recevoir une commande valide d'un émetteur déjà en
mémoire ou d'être confi guré.
RRC R902/12 - REV001A

INSTALLATION - FONCTIONNEMENT
