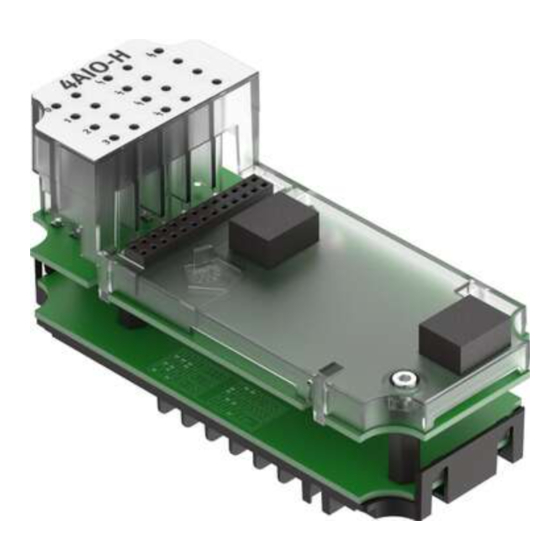

Festo CPX-4AE-4AA-H Guide Rapide

CPX-4AE-4AA-H
Module d'entrée
Guide rapide | Montage, Installation
8159920
2021-06b
[8159924]
Traduction de la notice originale
© 2021 Tous droits réservés à la Festo SE & Co. KG
1 À propos de ce document
1.1 Documents applicables
Tous les documents disponibles sur le produit è www.festo.com/sp.
Les documents suivants contiennent des informations détaillées :
• Notice d'utilisation Module analogique è CPX-4AE-4AA-H.
• Description du système CPX è P.BE-CPX-SYS-....
2 Sécurité
2.1 Instructions de sécurité
– Utiliser le produit uniquement dans un état fonctionnel irréprochable.
– Tenir compte des marquages sur le produit.
– Tenir compte des conditions ambiantes sur le lieu d'utilisation.
– Avant toute opération de montage, d'installation et/ou de maintenance :
couper l'alimentation en énergie et protéger contre toute remise en circuit.
– Respecter les consignes de manipulation des composants sensibles aux
charges électrostatiques.
– Obturer les raccords inutilisés avec des capuchons d'obturation pour atteindre
le degré de protection requis.
– Utiliser la technique de raccordement avec le degré de protection requis.
– Stocker le produit dans un endroit frais, sec, à l'abri des UV et de la corrosion.
Veiller à ce que les périodes de stockage restent courtes.
– Dans un environnement résidentiel, le produit peut être à l'origine de dysfonc-
tionnements haute fréquence susceptibles de nécessiter des mesures d'antipa-
rasitage.
2.2 Usage normal
Le module d'entrée est exclusivement destiné à être utilisé dans le terminal CPX
et le terminal CPX-P de Festo. Le module d'entrée est désigné par le terme de
module analogique dans ce document.
– N'exploiter le produit qu'avec un nœud de bus CPX approprié, voir la notice
d'utilisation du module analogique è 1.1 Documents applicables.
– N'utiliser que des combinaisons admissibles des éléments du
module è Tab. {!nr!} 1 Combinaisons admissibles de bloc de connexion et
de module d'interconnexion.
– Utiliser le produit uniquement dans son état d'origine sans y apporter de modi-
fications non autorisées. Seules les transformations et modifications décrites
dans la présente documentation et les documents applicables sont autorisées.
Module d'interconne- Bloc de raccordement
xion CPX-P-AB-4XM12-4POL
Version métallique autorisée
Version plastique non autorisé
Tab. 1 : Combinaisons admissibles de bloc de connexion et de module
d'interconnexion
2.3 Qualification du personnel spécialisé
Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les
travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé
possède des connaissances et une expérience en matière de technologie de
commande électropneumatique.
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 347-0
www.festo.com
Bloc de raccordement
CPX-P-AB-2XKL-8POL
autorisée
autorisée
3 Informations complémentaires
– Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.
è www.festo.com.
– Accessoires et pièces de rechange è www.festo.com/catalogue.
4 Catalogue produits
4.1 Fonction
Le module analogique avec fonctionnalité HART met à disposition des entrées et
des sorties en courant analogiques et permet ainsi l'acquisition et le traitement
de signaux de courant analogiques.
5 Montage
5.1 Montage du module électronique et du bloc de connexion
Conditions préalables
– La tension d'alimentation est coupée.
– Le module d'interconnexion est propre et exempt de corps étrangers.
– Les micro-interrupteurs DIL sont réglés è Tab. {!nr!} 2 Positions des interrup-
teurs des micro-interrupteurs DIL.
2 2
1
7
6
5
Fig. 1 : Montage du module
électronique et du bloc de
connexion - Exemple
Montage du module électronique et du bloc de connexion
REMARQUE
En raison de filetages et de joints d'étanchéités, l'appareil risque de ne pas
atteindre le degré de protection IP spécifié.
Avant le montage :
• Vérifier les joints d'étanchéité et les filetages. Remplacer les pièces endomma-
gées.
1. Contrôler le joint d'étanchéité et les plans d'étanchéité. Remplacer les pièces
endommagées.
2. Mettre en place le module électronique dans le module d'interconnexion sans
l'incliner.
3. Enfoncer le module électronique jusqu'en butée.
4. Aligner le bloc de connexion sur le module d'interconnexion avec le module
électronique.
5. Enfoncer le bloc de connexion sur le module d'interconnexion sans l'incliner.
6. Insérer les vis et les serrer en diagonale.
– Module d'interconnexion en matière plastique : utiliser les vis auto-tarau-
deuses.
– Module d'interconnexion en métal : utiliser des vis à filetage métrique.
– Couple de serrage 0,9 ... 1,1 Nm.
5.2 Démontage du module électronique et du bloc de connexion
1. Couper l'alimentation en énergie du terminal CPX complet :
– Air comprimé
– Tension de service de l'électronique et des capteurs
– Alimentation des actionneurs des distributeurs
2. Desserrer les vis du bloc de connexion.
3. Sortir le bloc de connexion sans l'incliner du connecteur du module électro-
nique.
4. Retirer le module électronique sans l'incliner des rails conducteurs du module
d'interconnexion.
Bloc de raccordement
1
2 Vis T10
Module électronique
3
Rails électrifiés
4
2
5 Module d'interconnexion
2
Goupille de codage
6
7 Connecteurs
3
4
