B. Pièces principales

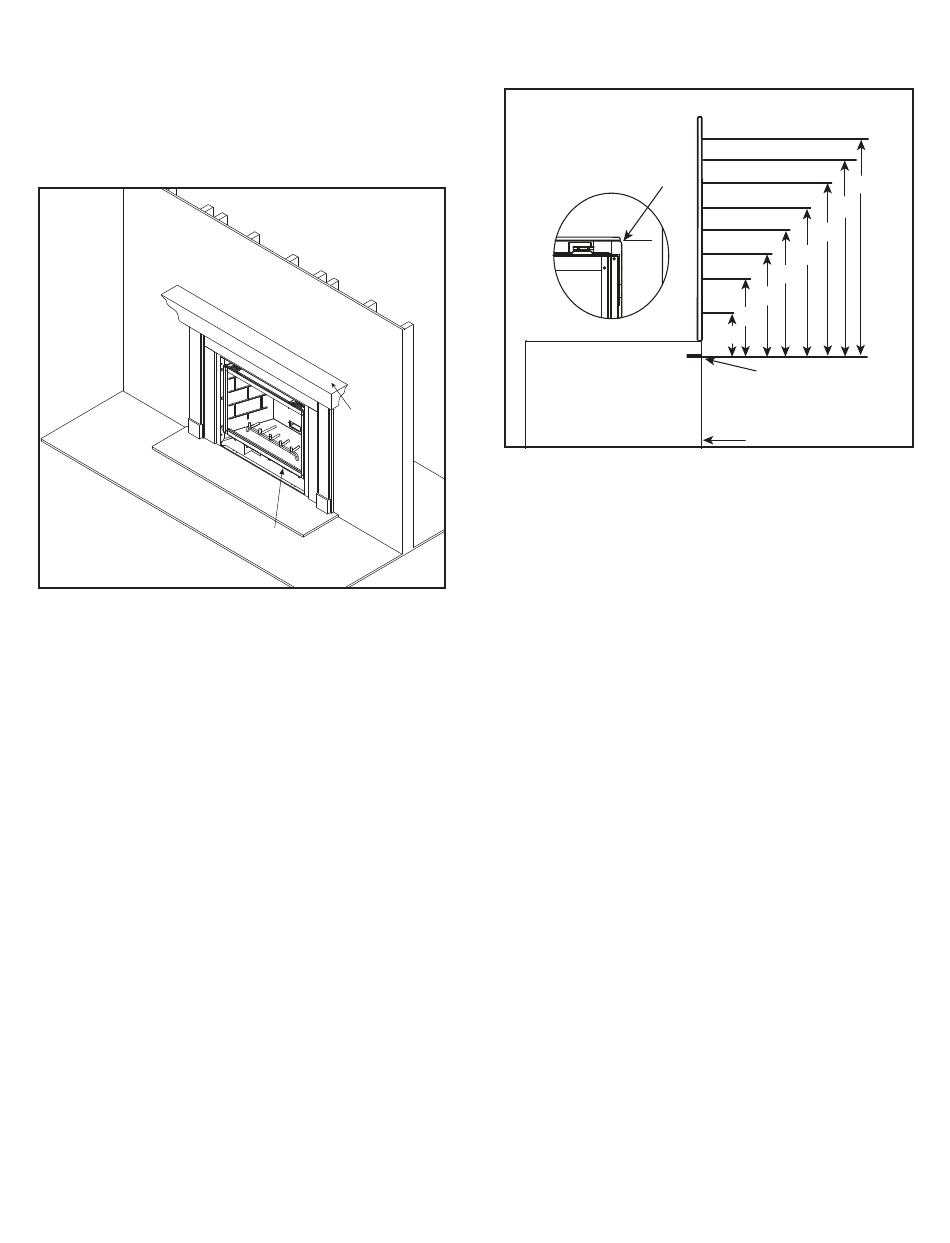

Figure 3.2 Liste des pièces générales d'utilisation de
l'appareil et la section de ce manuel où il en est question.
PORTES DÉCORATIVES
(NON MONTRÉES)
SECTION 4.B.
ASSEMBLAGE DU PANNEAU
ENSEMBLE DU
VENTILATEUR
SECTION 3.H
ESPACE LIBRE
SECTION 3.A
Figure 3.2 Pièces générales de fonctionnement
C. Spécifications du combustible
AVERTISSEMENT! Risque d'incendie ou d'explosion!
L'appareil doit être réglé pour être compatible avec le type
de gaz!
• Cet appareil est conçu pour fonctionner au gaz naturel ou
au propane. Assurez-vous que l'appareil est compatible
avec le type de gaz sélectionné pour le site d'installation.
• Toutes les conversions doivent être effectuées par
un technicien qualifié utilisant des pièces spécifiées
et autorisées par Hearth & Home Technologies.
8
Heat & Glo • ST-36TR-IFT, PIER-36TR-IFT Manuel du propriétaire • 2482-981FFR • 6/18
DE VERRE (NON MONTRÉ)
SECTION 4.B.
MANTEAU
DE FOYER
ÂTRE
(non requis)
CAVITÉ
DE CONTRÔLE
SECTION 3.I
D. Directives de bonne foi pour la surface
du mur/téléviseur
OUVERTURE
DU FOYER
Figure 3.3. Températures de la paroi en-dessus de l'appareil
AVIS : Les températures indiquées ci-dessus sont
prises avec une sonde de température, comme il est
prescrit par la norme de test utilisée dans la certification
de l'appareil. Les températures des murs ou manteaux
de foyer mesurées avec un thermomètre infrarouge
peuvent produire des températures plus élevées jusqu'à
30 degrés ou plus selon les réglages du thermomètre
et les caractéristiques du matériau utilisé.
AU PLAFOND
32 °C (90° F)
32 °C (90° F)
35 °C (95 °F)
1,2 m
(48 po)
35 °C (95 °F)
1,1 m
(42 po)
38 °C (100 °F)
914 mm
(36 po)
43 °C (110 °F)
762 mm
(30 po)
610 mm
49 °C (120 °F)
(24 po)
457 mm
53 °C
(18 po)
(130 °F)
305 mm
(12 po)
152 mm
(6 po)
MESURES À PARTIR
DU BORD SUPÉRIEUR
DE L'OUVERTURE
FAÇADE DE L'APPAREIL
