Tableau 3: Fonctions de l'écran
N°
Nom
Paramètres primaires
2
Indicateur d'échelle
3
Unités de pression
4
Unités

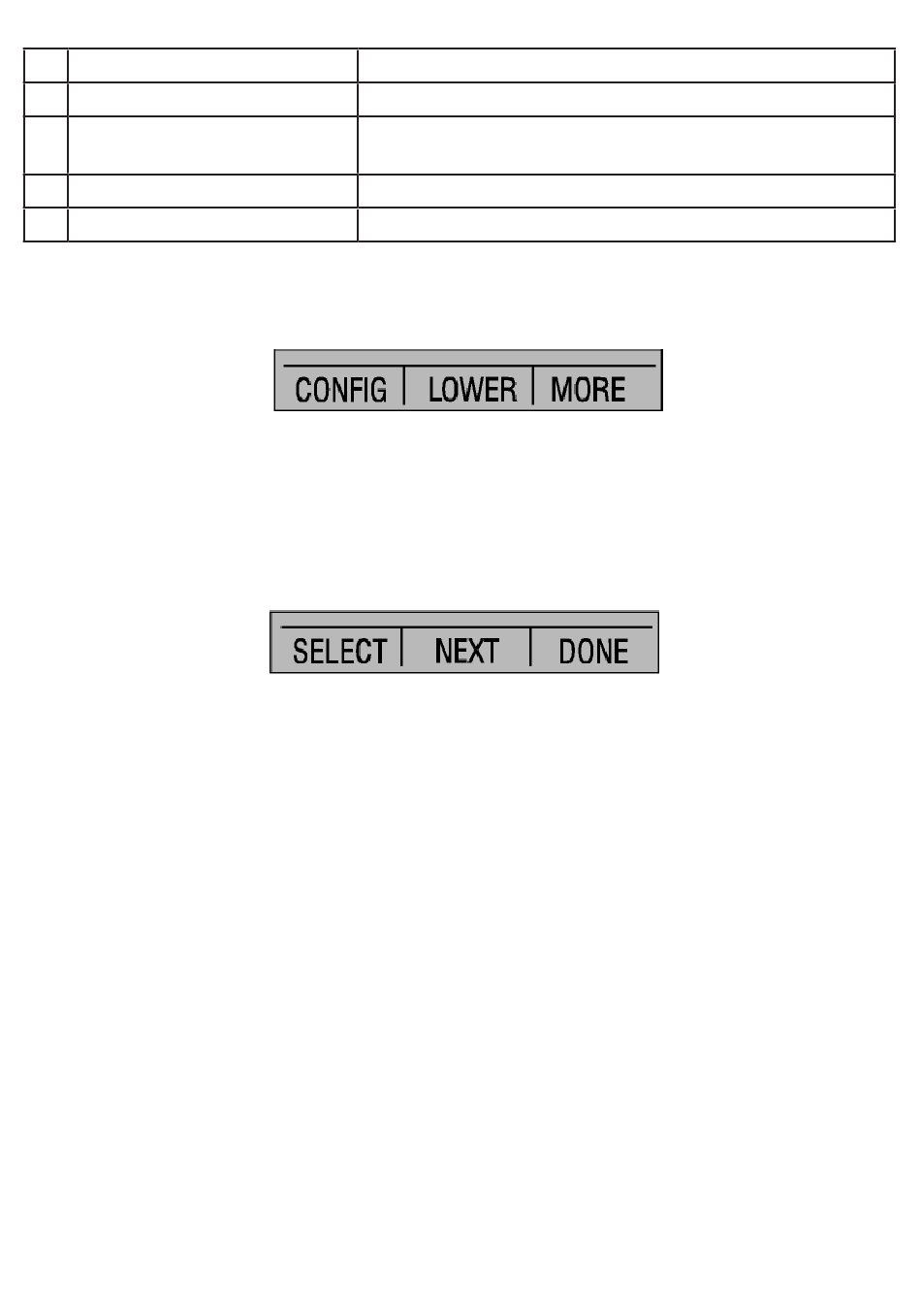

2.1.1 Fonctionnalité du menu principal
Le menu principal comprend trois options, CONFIG, {affichage actuel} et MORE (plus)
Le menu principal est l'accueil de l'affichage.
2.1.1.1 Réglage de l'affichage actuel
L'affichage actuel est indiqué par l'option centrale sur le menu principal, appuyer sur la touche F2 pour
modifier l'affichage actuel.
2.1.1.2 Réglage des paramètres de l'affichage actuel
Pour régler les paramètres de l'affichage actuel, utiliser l'option CONFIG pour accéder au menu de
configuration de l'affichage.
L'option SELECT permet de faire défiler les choix pour chaque paramètre. Le premier paramètre est
MODE. Comme les modes de tension, courant et test de commutateur utilisent tous les mêmes jacks,
deux de ces fonctions ne peuvent pas être utilisées en même temps. La possibilité de sélectionner
certaines fonctions est limitée en fonction des valeurs déjà sélectionnées dans un autre affichage actif.
L'option NEXT (suivant) permet de passer au deuxième paramètre. Seuls les modes RTD et Pression
ont un deuxième paramètre : les RTD peuvent être lus en degrés Celsius ou Fahrenheit et les pressi-
ons peuvent être lues en 3 unités.
Avec un seul affichage, les modes suivants sont disponibles:
P[]
= Pression sur sonde gauche.
P[2]
= Pression sur sonde droite.
[EXT]
= Pression avec module de pression externe.
P[] ST
= Test de commutateur avec sonde gauche.
P[2] ST
= Test de commutateur avec sonde droite.
[EXT] ST = Test de commutateur avec module de pression externe.
mA
= Mesure de milli-ampères sans alimentation de boucle.
mA LOOP = Mesure de milli-ampères avec alimentation de boucle.
VOLTS
= Mesure de tension.
RTD
= Mesure de température RTD (si une sonde est connectée).
Le tableau suivant montre quelles fonctions sont disponibles en même temps.
Un X dans une colonne indique que le mode dans l'affichage actuel ne peut être sélectionné si le
mode dans cette rangée est utilisé dans un autre affichage actif.
Description
Indique ce qui est mesuré.
Indique le pourcentage de l'échelle 4 à 20 mA.
(Pour les fonctions mA et Boucle mA uniquement).
Affiche l'une des 7 unités de pression disponibles.
Indique l'unité de mesure pour l'écran.
69
