2. Interface du calibrateur

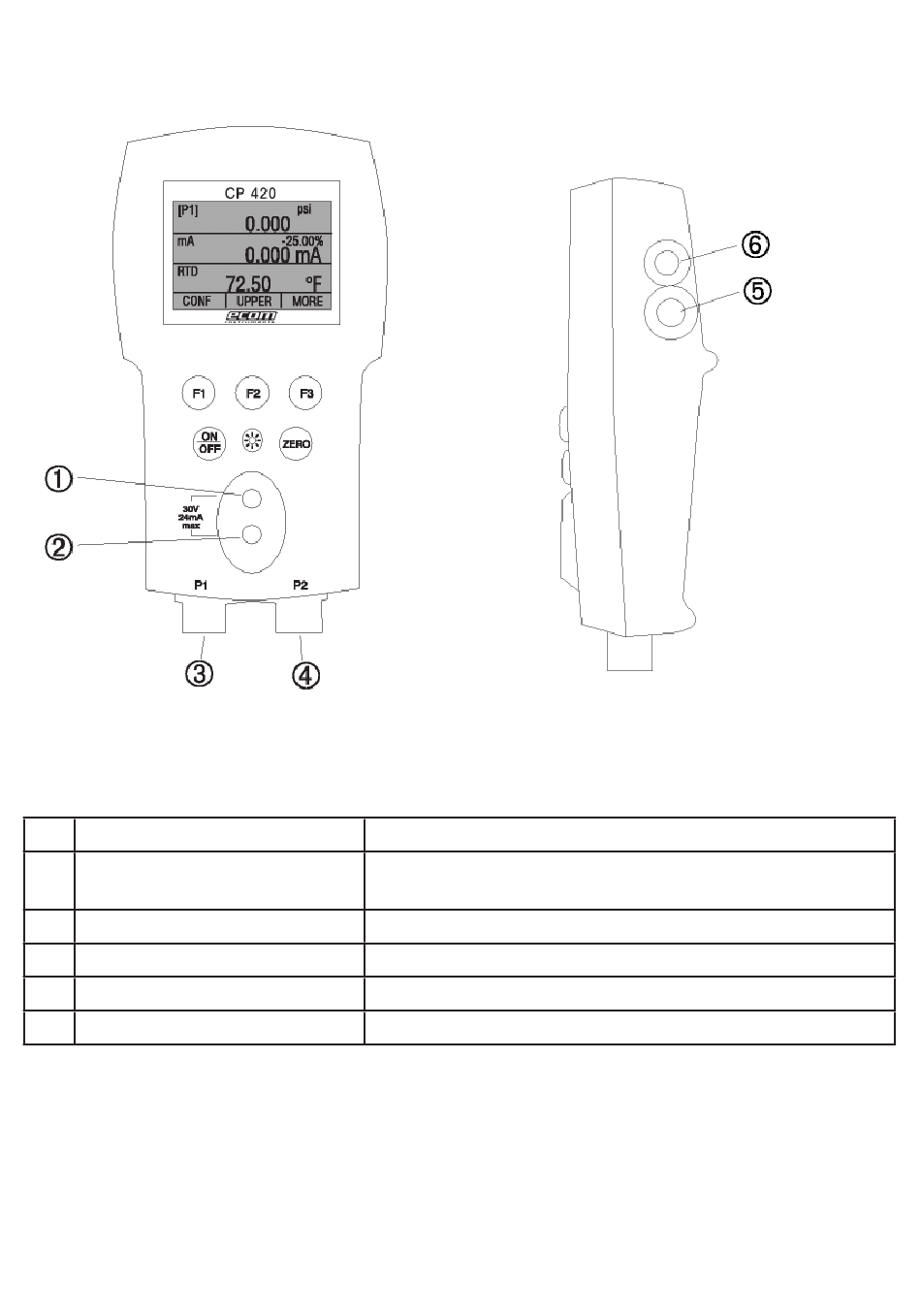

La figure montre l'emplacement des entrées de mesure de process, le tableau décrit leur utilisation.
Figure 1
Entrées de mesure de pression
Tableau 1 Entrées de mesure de process
N°
Nom
, 2 Bornes d'entrée
3
Port de pression P
4
Port de pression P2
5
Connecteur de sonde RTD
6
Interface série
Description
Ces bornes sont utilisées pour mesurer le courant, la tension
et une fermeture de contact pour un test du commutateur
C'est la connexion pour la sonde interne P
C'est la connexion pour la sonde interne P2
La sonde RTD se branche dans ce connecteur
Sert d'interface avec les modules externes en option
Vue latérale
