3.2 Mesure de la pression avec des modules externes

Le calibrateur fournit une interface numérique aux modules de pression externes. Ces modules sont
proposés dans diverses gammes et types, y compris jauge, dépression, différentiel et absolu. Les
modules fonctionnent en transparence avec le calibrateur. Il suffit de les brancher à l'interface et de
sélectionner [EXT] (sonde externe). Comme l'interface entre le calibrateur et le module est numérique,
la précision et la résolution d'affichage proviennent du module.

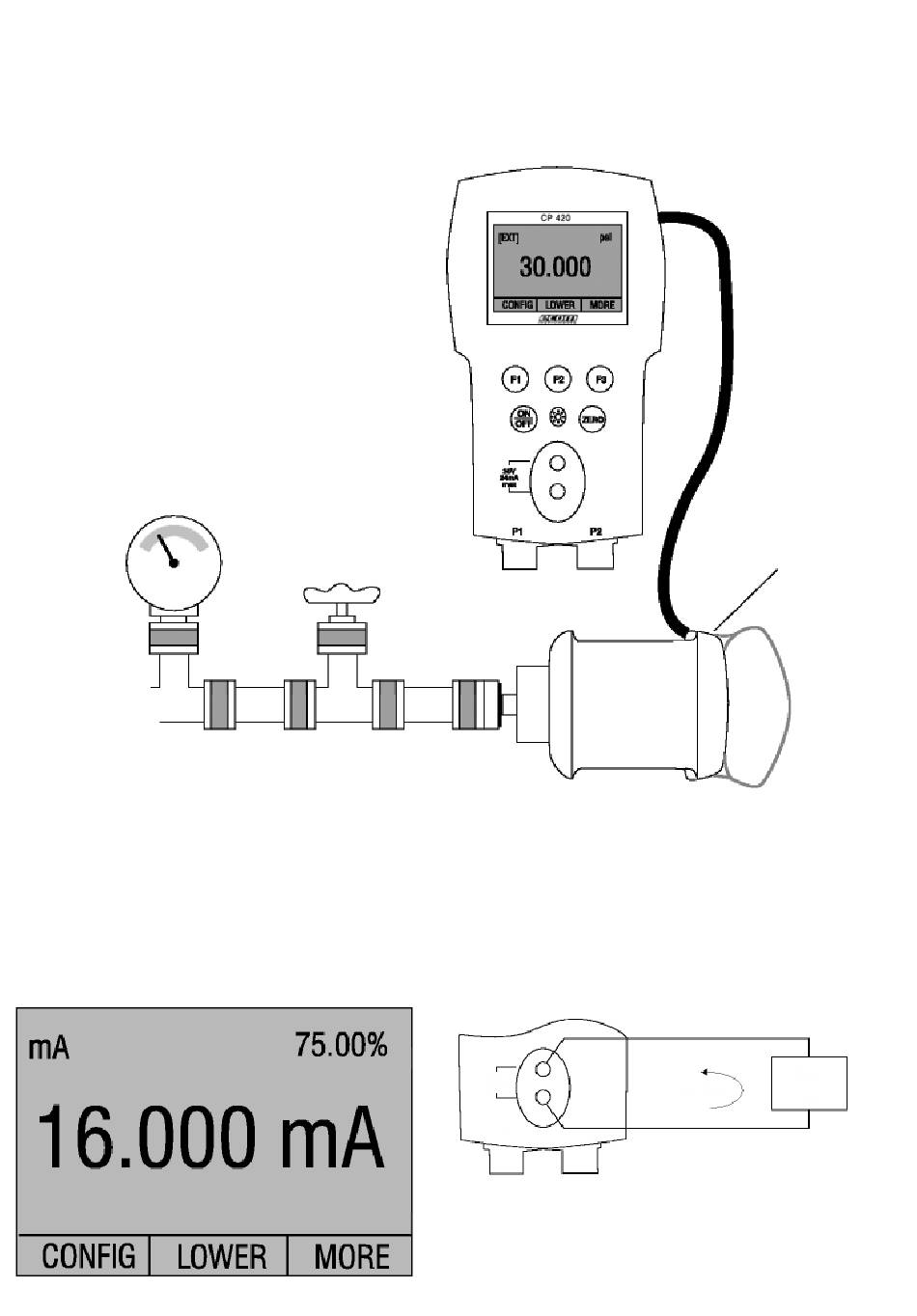

Figure 6

4. Mesure du courant

Pour mesurer le courant, utiliser les bornes d'entrée à l'avant du calibrateur. Sélectionner la fonction
mA sur l'un des affichages. Le courant est mesuré en mA et pourcentage de gamme. La gamme sur le
calibrateur est fixée à 0% à 4 mA et à 00% à 20 mA.
Par exemple:
Si le courant mesuré est affiché comme 75%, alors la valeur mA est de 6 mA.
74
MODULE DE
PRESSION
30V
24mA
max
P
Figure 7
Modèle BPPA
Adaptateur de
module de pression
4 à 20mA
P2
Disp. soumis
au test
