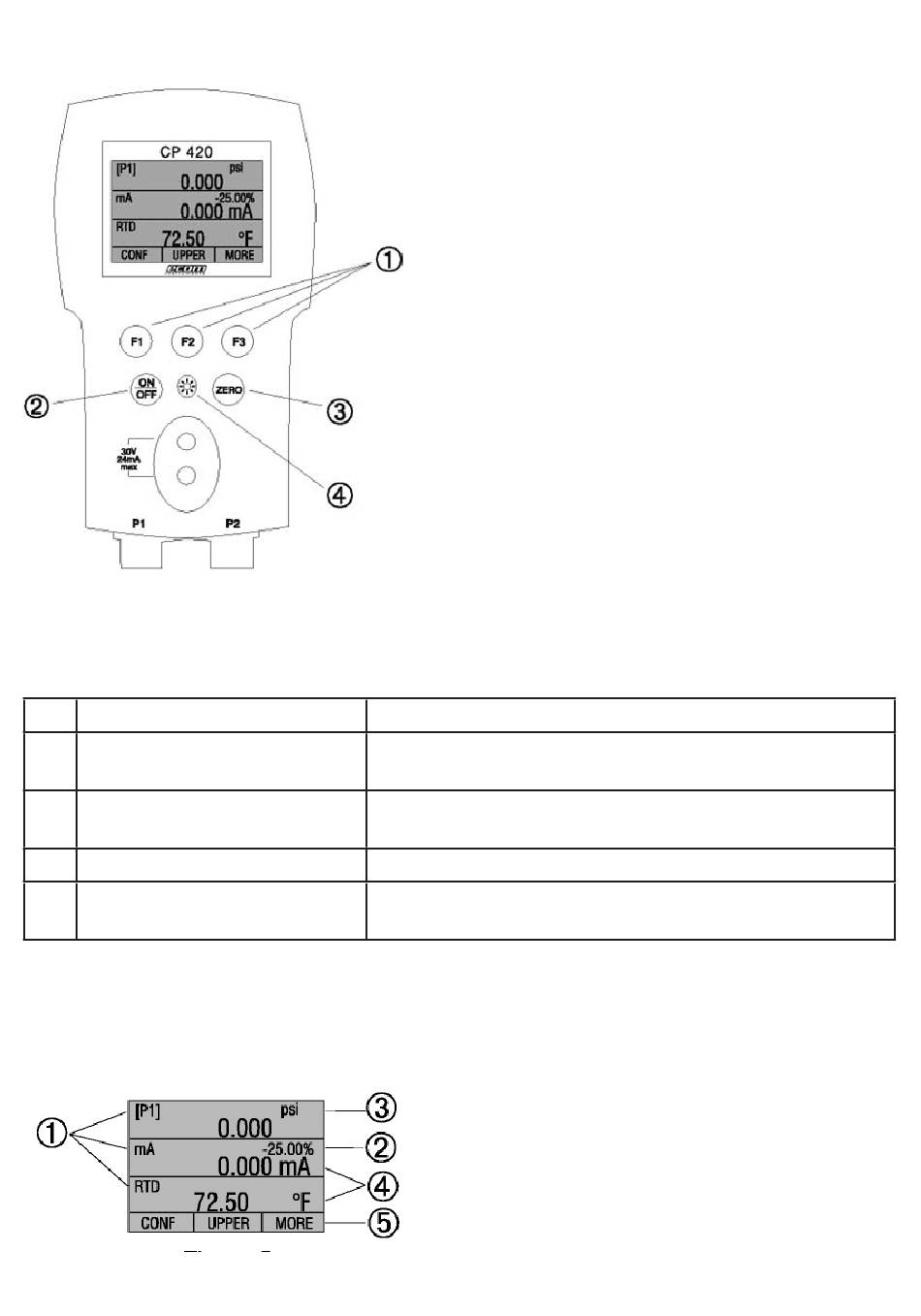

La figure 2 montre l'emplacement des touches sur le calibrateur. Le tableau 2 décrit la fonction de
chaque touche.
Figure 2: Clavier
Tableau 2: Fonctions des touches
N°
Nom
Touches de fonction
2
Touche ON/OFF
3
Touche ZERO
4
Touche rétro-éclairage
2.1 Ecran du calibrateur
L'écran du calibrateur comprend deux zones: la barre de menu (en bas de l'écran) permet d'accéder
au système de menus. L'affichage principal (le reste) comprend jusqu'à trois zones secondaires de
mesure de process. Ces zones secondaires sont appelées UPPER (supérieure), MIDDLE (intermédiaire)
et LOWER (inférieure). La figure 3 montre l'emplacement des différents champs d'affichage, le tableau
68
Description
Ces touches servent de plusieurs façons, principalement
pour configurer le calibrateur
Cette touche permet de mettre le calibrateur sous tension,
et hors tension
Cette touche permet de réinitialiser les mesures de pression
Cette touche permet d'activer et de désactiver le
rétro-éclairage
3 les décrit.
