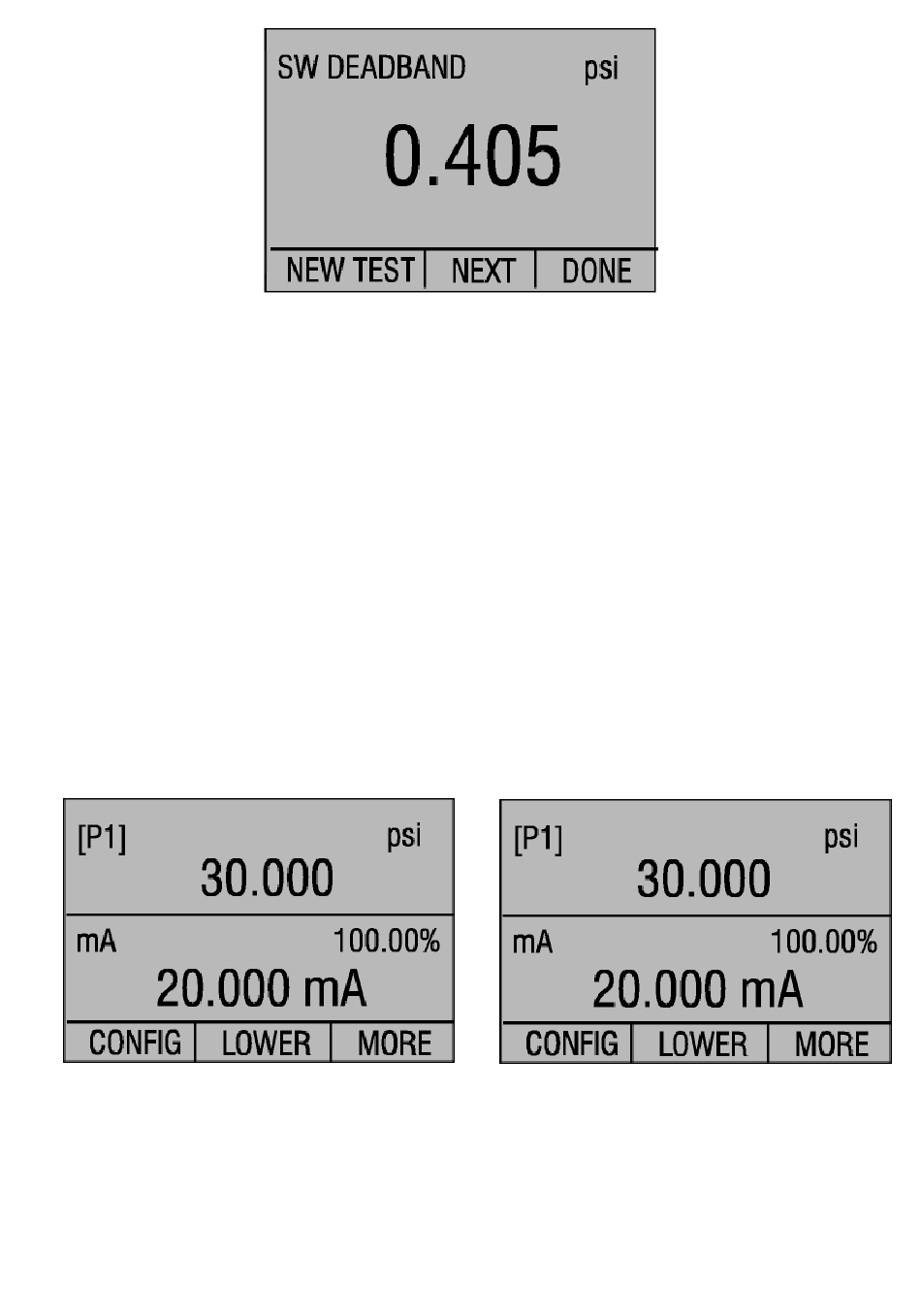

9. Appuyer sur l'option « NEW TEST » pour effacer les données et effectuer un nouveau test.
0. Appuyer sur l'option « DONE » pour terminer le test et revenir au réglage standard de la pression.
Par exemple:
[P] ST revient à [P].
REMARQUE importante: Le précédent exemple utilise un commutateur normalement fermé.
La procédure de base est la même pour un commutateur normalement ouvert, l'affichage indique
juste OPEN à la place de CLOSE.
8. Calibrage des émetteurs
8.1 Utilisation de la fonction Entrée mA
La fonction Entrée mA permet à l'utilisateur de relire la sortie 4-20 mA du dispositif calibré.
C'est possible de deux façons:
) Passivement – Lorsque le dispositif soumis au test génère directement 4-20 mA et peut être lu par
le calibrateur.
2) Activement- Lorsque le calibrateur fournit une alimentation de boucle de 24 VCC au dispositif
soumis au test pour alimenter le dispositif tout en lisant le signal 4-20 mA obtenu.
)
8.2 Calibrage d'un émetteur pression vers courant
Pour calibrer un émetteur pression vers courant (P/l), procéder comme suit :
.
Connecter le calibrateur et la pompe à l'émetteur.
2.
Appliquer une pression avec la pompe.
3.
Mesurer la sortie de courant de l'émetteur.
4.
Vérifier que la lecture est correcte. Dans le cas contraire, régler l'émetteur.
78
