Chapitre 1 Produire du son

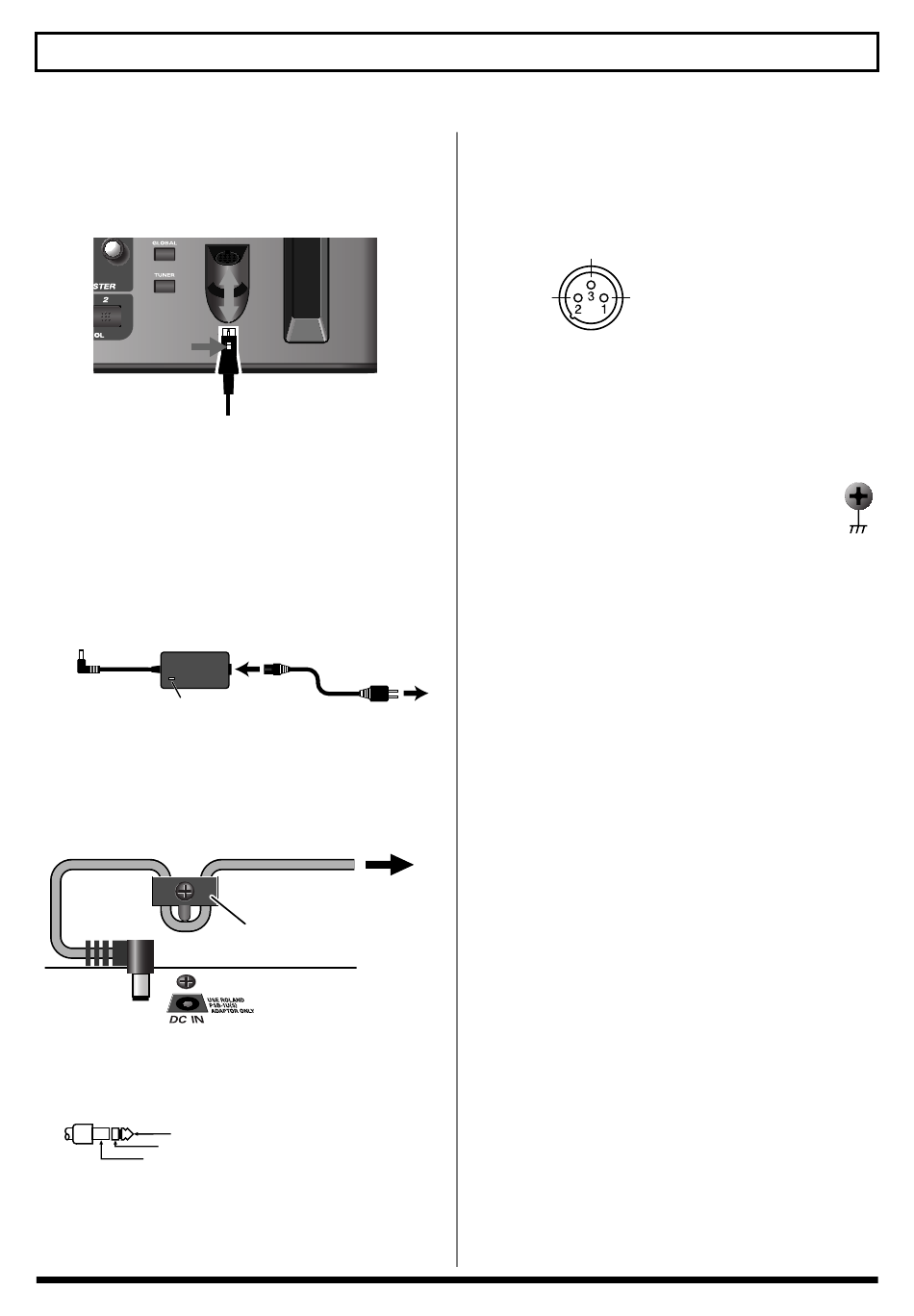

* Le câble GK est verrouillable. Quand vous débranchez le câble, ne
tirez pas dessus avec une force excessive mais déverrouillez-le et
débranchez-le doucement. Pour débrancher le câble, il suffit de main-
tenir le verrou enfoncé avec le doigt et de tirer doucement sur la
fiche.
Lock
921
* Pour éviter tout dysfonctionnement et pour ne pas endommager les
haut-parleurs ou les autres périphériques, diminuez le volume et
coupez l'alimentation de tous les appareils avant d'effectuer les con-
nexions.
932
* Placez l'adaptateur secteur en orientant le témoin vers le haut (voyez
l'illustration) et la face porteuse de texte vers le bas.
* Le témoin s'allume quand vous branchez l'adaptateur à une prise
secteur.
Adaptateur secteur
Témoin
924
* Pour éviter toute coupure de l'alimentation (par un débranchement
accidentel de la fiche) et toute traction sur la prise de l'adaptateur,
amarrez le cordon d'alimentation au crochet prévu à cet effet (voyez
l'illustration).
Cordon de l'adaptateur secteur fourni
* Le schéma de câblage de la prise CTL3, 4 est illustré ci-dessous.
Avant d'effectuer les connexions, vérifiez les schémas de câblage des
périphériques à brancher.
Pointe= CTL3
Anneau= CTL4
Gaine
18
Cordon d'alimentation
Prise secteur
Vers une prise de courant.
Crochet pour cordon
922
* Ce produit est doté d'une prise symétrique (XLR= SUB OUT). Le
schéma de câblage de cette prise est illustré ci-dessous. Avant d'effec-
tuer les connexions, vérifiez les schémas de câblage des périphériques
à brancher.
FROID
CHAUD
MASSE
925
* Utilisez uniquement la pédale d'expression préconisée (Roland EV-
5, BOSS FS-500L/500H avec un câble jack stéréo 6,35mm – jack
6,35mm stéréo; disponible en option). Si vous branchez une autre
pédale d'expression, vous risquez de provoquer un dysfonctionne-
ment et/ou d'endommager le produit.
927
* Selon votre installation, il peut arriver que vous ayez une
sensation désagréable ou l'impression que la surface de ce
produit est rugueuse lorsque vous le touchez ou lorsque
vous touchez un microphone qui y est branché, voire les
parties métalliques d'autres objets tels que des basses. Ce
phénomène s'explique par une charge électrique infinitési-
male, absolument inoffensive. Cependant, si ce phénomène
vous inquiète, reliez la borne de terre (voyez l'illustration) à
une terre externe. En revanche, lorsque vous mettez ce pro-
duit à la terre, il arrive que vous entendiez un léger bour-
donnement; cela dépend également des caractéristiques de
votre installation. Si vous ne savez pas comment effectuer
cette connexion, contactez le service de maintenance
Roland le plus proche ou un distributeur Roland agréé (vous en
trouverez la liste à la page "Information").
Endroits à éviter pour la connexion
• Conduites d'eau (risque d'électrocution)
• Conduites de gaz (risque d'incendie ou d'explosion)
• Terre de lignes téléphoniques ou paratonnerre (cela peut
être dangereux en cas d'orage).
926a
* Si vous utilisez des câbles contenant des résistances, le volume des
appareils connectés à l'entrée BASS INPUT peut être trop bas. Dans
ce cas, utilisez des câbles de connexion qui ne contiennent pas de
résistance.
* Branchez uniquement la prise RRC2 OUT du FC-300 à la prise
RRC2 IN du VB-99. En branchant des appareils LAN ou d'autres
dispositifs utilisant des connecteurs du même format (RJ45), vous
risquez d'endommager le VB-99 et/ou l'appareil relié.
* Si vous utilisez un câble Ethernet disponible dans le commerce pour
la connexion RRC2, vérifiez s'il répond aux exigences suivantes:
• Câble de catégorie 5 ("Cat5") ou mieux
• Longueur maximale: 15 mètres
• Câble droit (non croisé)
* Les câbles croisés ne peuvent pas être utilisés.
* Ne soumettez pas le câble RRC2 à des tractions ou des chocs.
* Insérez la fiche du câble RRC2 à fond dans la prise RRC2 IN.
* Avec une sortie mono, branchez un câble à la prise MAIN OUT L/
MONO uniquement.
