Noms et fonctions

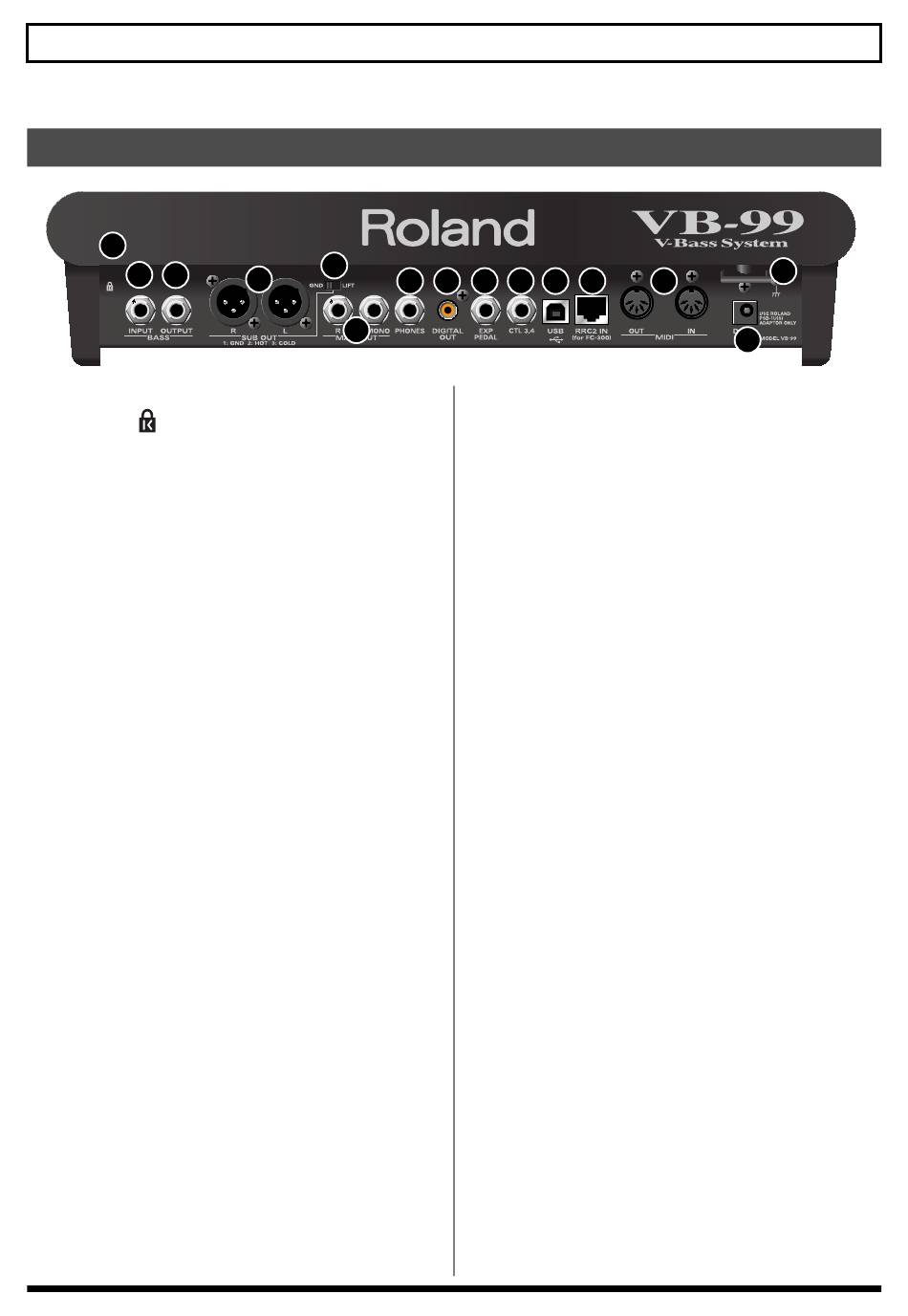

Face arrière
1
2
3
1.
Antivol (
)
988
Permet de fixer un câble antivol disponible dans le commerce.
http://www.kensington.com/
2.
Prise BASS INPUT
Utilisez cette prise comme entrée directe pour une basse nor-
male.
3.
Prise BASS OUTPUT
Cette sortie produit le son d'une basse normale branchée à un
GK-3B et les signaux non modifiés arrivant à la prise BASS
INPUT.
4.
Prises SUB OUT L, R
Ces sorties symétriques sont dotées de prises XLR.
* Les prises SUB OUT L et R ne sont pas affectées par le réglage de la
commande OUTPUT LEVEL; le niveau de sortie reste constant
(+4dBu).
5.
Commutateur GND LIFT
Vous pouvez débrancher la broche 1 de la prise SUB OUT de
la terre du VB-99.
Normalement, il est réglé sur "GND". Réglez ce commutateur
sur "LIFT" si une boucle de terre ou un problème similaire
génère du bruit ou un bourdonnement à la sortie.
6.
Prises MAIN OUT L/MONO, R
Ces prises pour jack sont des sorties asymétriques. Vous pou-
vez y brancher un ampli, une table de mixage etc.
7.
Prise PHONES
Cette prise peut accueillir un casque.
8.
Prise DIGITAL OUT
Cette prise transmet des signaux audio numériques. (p. 33)
9.
Prise EXP PEDAL
Branchez-y une pédale d'expression optionnelle (une Roland
EV-5, par exemple). (p. 17)
* A la sortie d'usine, le VB-99 est réglé pour que la pédale change le
volume.
14
5
4
7
6
8
9 10 11 12
10. Prise CTL3,4 (CONTROL 3,4)
Peut accueillir un commutateur au pied optionnel (FS-6 etc.).
(p. 17)
* Le réglage d'usine lui assigne la fonction de sélection du Patch sui-
vant/précédent.
11. Prise USB
Branchez un câble USB à cette prise pour y relier un ordina-
teur et échanger des données entre le VB-99 et l'ordinateur.
(p. 64)
12. Prise RRC2 IN
Permet de brancher un FC-300 (disponible en option).
Cette prise alimente le FC-300 et permet une communication à
deux voies. (p. 46)
* La prise RRC2 IN est exclusivement réservée au FC-300. Elle ne
peut pas être utilisée avec d'autres appareils.
13. Prises MIDI OUT, IN
Branchez un appareil MIDI externe à ces prises pour échanger
des messages MIDI. (p. 52)
14. Prise DC IN (adaptateur)
Branchez l'adaptateur secteur fourni à cette prise.
Pour éviter d'endommager le VB-99, utilisez exclusivement
l'adaptateur secteur fourni avec le VB-99.
15. Crochet pour cordon
Enroulez le câble de l'adaptateur autour de ce crochet pour
éviter de le débrancher accidentellement. (p. 18)
* Une déconnexion de l'adaptateur en cours d'utilisation du VB-99
risque de corrompre des données importantes.
15
13
14
