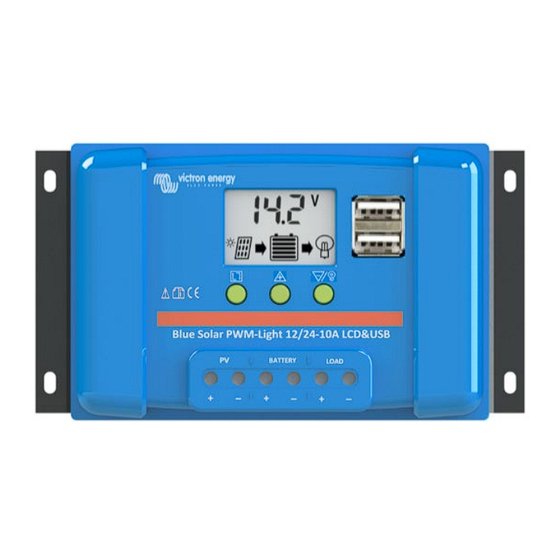

- Page 1 Manual Handleiding Manuel Anleitung Manual Manual BlueSolar PWM Charge Controller – LCD - USB 12V | 24V | 5A 12V | 24V | 10A 12V | 24V | 20A...
-
Page 2: Consignes Générales
• dispositif de panneaux solaires de 24 V (72 cellules). La gamme de contrôleurs de charge BlueSolar utilise le contrôle de tension de charge « Pulse Width Modulation » (PWM - Modulation de largeur d'impulsions) allié à un algorithme de contrôle de charge en plusieurs étapes. - Page 3 Inverser l'ordre de la séquence peut endommager Le contrôleur de charge BlueSolar PWM ! 1. Assurez-vous que votre batterie est chargée afin que Le contrôleur de charge BlueSolar PWM reconnaisse le type de batterie avant la première installation. 2. Le câble de batterie doit être le plus court possible pour réduire les pertes.
-
Page 4: Écran Lcd Et Paramètres
105=Contrôleur de charge BlueSolar PWM – LCD – USB 12 V|5 A 205=Contrôleur de charge BlueSolar PWM– LCD – USB 24 V|5 A 110=Contrôleur de charge BlueSolar PWM– LCD – USB 12 V|10 A 210=Contrôleur de charge BlueSolar PWM–... - Page 5 Écran principal : tension de batterie, état de charge de la batterie, statut du processus de charge et décharge. Appuyez sur MENU pour passer à l'écran suivant. Modifier les paramètres sur l'écran Configuration du type de batterie. principal. Appuyez sur Voir le tableau ci-dessous.
- Page 6 La sortie de la charge consommatrice s'allumera après le coucher du L01-L23 soleil et s'éteindra après 1-23 heures. Le contrôleur de charge BlueSolar PWM alimentera la charge en continu. Appuyez sur MENU Niveau de déclenchement pour passer à l'écran Lorsque le contrôleur de charge est...
- Page 7 Temps de retard du déclenchement Lorsque le contrôleur de charge mesure une tension sur les Appuyez sur MENU panneaux solaires inférieure à la pour passer à l'écran valeur de déclenchement, il attendra suivant. 10 secondes et mesurera à nouveau pour s'assurer que la nuit tombe.
- Page 8 5. Alarmes Température élevée Si la temp. est ≥ 85℃, Le contrôleur de charge BlueSolar PWM passera à la première phase de protection : il réduira le courant d'entrée PV afin d'abaisser la température. Aucune alarme n'apparait sur l'écran LCD.
-
Page 9: Caractéristiques
6. Caractéristiques 12 V | 24 V | 5 A 12 V | 24 V | 10 A 12 V | 24 V | 20 A Contrôleur de charge BlueSolar PWM 12 V 24 V 12 V 24 V 12 V... - Page 10 EN - Mechanical drawing. NL - Mechanische tekening. FR - Schémas mécaniques. DE - Technische Zeichnung ES - Dibujo mecánico. SV - Mekanisk ritning. IT - Disegni meccanici...
- Page 12 Serial number: Version : 05 Date : March 5 , 2019 Victron Energy B.V. De Paal 35 | 1351 JG Almere PO Box 50016 | 1305 AA Almere | The Netherlands General phone : +31 (0)36 535 97 00 E-mail : sales@victronenergy.com...
