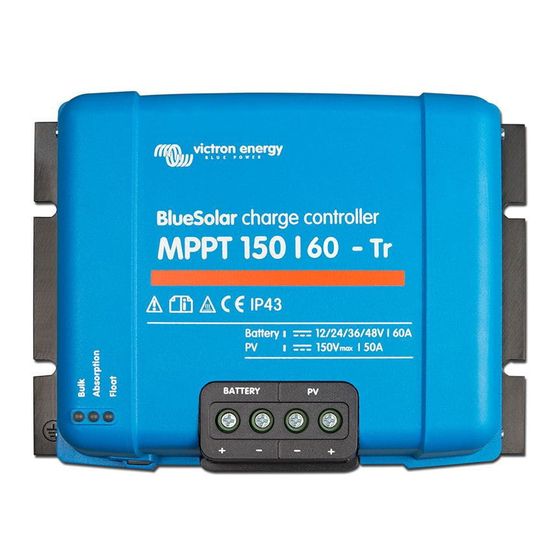

Manuels Connexes pour Victron energy BlueSolar MPPT 150/60
Sommaire des Matières pour Victron energy BlueSolar MPPT 150/60
- Page 1 FRANÇAIS Manuel du chargeur solaire MPPT BlueSolar MPPT 150/60 & 150/70 Rev 05 - 09/2023 Ce manuel est également disponible au format HTML5.
- Page 2 Manuel du chargeur solaire MPPT Table des matières 1. Précautions à prendre ! ......................1 1.1. Consignes générales de sécurité ..................1 1.2. Consignes de sécurité relatives au câblage ................1 1.3. Symboles utilisés sur le boîtier ..................... 2 2. Introduction ........................... 3 2.1.
- Page 3 Manuel du chargeur solaire MPPT 7. Surveillance ......................... 36 7.1. Indication des voyants LED ....................36 7.2. Codes d’erreur ......................37 7.3. Supervision via l’application VictronConnect................37 7.3.1. Écran d’état de l’application VictronConnect ..............37 7.3.2. Écran de l’historique de l’application VictronConnect ............38 7.3.3.
- Page 4 Manuel du chargeur solaire MPPT 9.2. Schémas de dimensions ....................63 9.2.1. Dimensions BlueSolar 60 A-MC4 et 70 A-MC4 .............. 63 9.2.2. Dimensions BlueSolar 60 A-Tr et 70 A-Tr ..............64...
- Page 5 Manuel du chargeur solaire MPPT 1. Précautions à prendre ! 1.1. Consignes générales de sécurité • Lisez attentivement ce manuel d’instructions. Il contient des instructions importantes qui doivent être suivies durant l’installation, l’exploitation et la maintenance. • Conservez ces instructions pour vous y référer ultérieurement lors de l’utilisation et de l’entretien. •...
- Page 6 Manuel du chargeur solaire MPPT 1.3. Symboles utilisés sur le boîtier Les symboles suivants sont utilisés sur le boîtier du chargeur solaire : Symbol Signification Avertissement de risque Ne pas toucher les raccords électriques, il y a un risque d’électrocution. d’électrocution Avertissement de surface Ne pas toucher la surface de l’appareil lorsqu’il est en marche, car elle peut...
- Page 7 2. Introduction Le BlueSolar charge controller de Victron Energy est un chargeur solaire MPPT (Localisation ultra rapide du point de puissance maximale) présentant une efficacité de conversion exceptionnelle et il s’adapte à un grand nombre de batteries et de tensions PV.
- Page 8 Manuel du chargeur solaire MPPT 3. Fonctions 3.1. Détection automatique de la tension de la batterie Le chargeur solaire détecte automatiquement la tension de la batterie d’un système de 12, 24 ou 48 V dès son premier démarrage. Si une tension différente du système est nécessaire à une étape ultérieure, ou si le chargeur solaire est connecté à un système de 36 V, cette valeur peut être configurée manuellement dans les paramètres du chargeur solaire.
- Page 9 Manuel du chargeur solaire MPPT L’application VictronConnect peut être téléchargée à partir des boutiques d’applications ou depuis la page de téléchargement de Victron Energy. L’application est disponible pour les plates-formes suivantes : • Android. • Apple iOS, notez que la connexion USB n’est pas prise en charge, la connexion ne peut se faire que par Bluetooth. •...
- Page 10 Manuel du chargeur solaire MPPT 3.7. Port VE.Direct Le port VE.Direct est utilisé pour communiquer avec le chargeur solaire. Il peut être utilisé à des fins différentes : • Pour connecter un appareil de supervision, tel qu’un appareil GX ou le GlobalLink. •...
- Page 11 Manuel du chargeur solaire MPPT Lorsque les décharges sont peu profondes, la durée de la phase d’absorption est courte. Cela permet d’éviter une surcharge de la batterie. Mais si la batterie a été profondément déchargée, la durée d’absorption est automatiquement augmentée, afin de s’assurer que la batterie est entièrement rechargée.
- Page 12 Manuel du chargeur solaire MPPT Sinon, un réseau VE.Smart, mesurant la tension et la température de la batterie, peut également être installé entre un chargeur solaire et un BMV-712 Smart ou un contrôleur de batterie SmartShunt qui a été équipé d’un capteur de température pour BMV, sans qu’aucun capteur Smart Battery Sense ne soit nécessaire.
- Page 13 Manuel du chargeur solaire MPPT 4. Installation L’entrée CC (PV) n’est pas isolée par rapport au circuit de la batterie. C’est pourquoi, le PV, la batterie et le circuit de contrôle sont considérés comme étant dangereux et l’utilisateur ne devrait pas pouvoir y accéder. Pour une correcte recharge de la batterie à...
- Page 14 Manuel du chargeur solaire MPPT 4.3. Parc PV Le chargeur solaire peut être utilisé avec une configuration PV qui réponde à ces deux conditions : • La tension PV maximale en circuit ouvert ne peut pas dépasser 150 V. • La tension PV nominale devrait être d’au moins 5 V au-dessus de la tension de la batterie. Le parc PV peut être composé...
- Page 15 Manuel du chargeur solaire MPPT 4.4. Mise à la terre Mise à la terre de la batterie Le chargeur solaire peut être installé dans un système à masse négative ou positive. N'installez qu'une seule connexion de mise à la terre – de préférence à proximité de la batterie – pour éviter des problèmes sur le système ou les boucles de masse.
- Page 16 Manuel du chargeur solaire MPPT 4.6. Connexions électriques ATTENTION : Vérifiez la polarité avant de raccorder la batterie et la tension PV. ATTENTION : Suivez la procédure d’installation correcte décrite dans ce chapitre. IMPORTANT : Serrez les raccordements de la batterie et du système photovoltaïque à un couple de 2.4Nm. Ordre de raccordement des branchements électriques : 1.
- Page 17 Manuel du chargeur solaire MPPT Raccordez l’écran au chargeur solaire en utilisant un câble VE.Direct. Page 13 Installation...
- Page 18 Des paramètres incorrects peuvent causer des problèmes au système et même endommager les batteries. En cas de doute, consultez un installateur, un revendeur ou un distributeur Victron Energy expérimenté. 5.1. Comment modifier les paramètres ? Plusieurs méthodes peuvent être utilisées pour modifier ces paramètres.
- Page 19 Manuel du chargeur solaire MPPT Pour davantage de renseignements concernant chaque paramètre et la manière de mettre à jour le micrologiciel, veuillez consulter le chapitre Mise à jour du micrologiciel [29]. 5.1.2. Configuration à l’aide de l’interrupteur rotatif L’interrupteur rotatif peut servir à sélectionner un des huit algorithmes de charge de batterie préprogrammés. Utilisez un tournevis à...
- Page 20 Manuel du chargeur solaire MPPT Facteur de Pourcentage Type de Tension Tension Tension* compensation Position du courant batterie d'absorption* Float* d'égalisation** Commutateur d'égalisation suggéré température* nominal** (mV/°C) Configuration par défaut Gel Victron Deep Discharge Gel Exide 14.4 13.8 16.2 A200 28.8 27.6 32.4...
- Page 21 Des paramètres incorrects peuvent causer des problèmes au système et même endommager les batteries. En cas de doute, consultez un installateur, un revendeur ou un distributeur Victron Energy expérimenté. 5.2.1. Paramètres de la batterie Page 17...
- Page 22 Manuel du chargeur solaire MPPT Tension de la batterie La tension de la batterie est automatiquement détectée lors de la toute première mise sous tension du chargeur solaire et la tension de la batterie est réglée en conséquence. Toute détection automatique ultérieure est désactivée. Pour s’assurer qu’une mesure stable est utilisée, le chargeur attend d’abord 10 secondes, puis prend une mesure moyenne.
- Page 23 Manuel du chargeur solaire MPPT • Tensions du chargeur : Bulk, absorption et Float. • Bulk : décalage de tension re-bulk. • Absorption : durée, heure et courant de queue. • Égalisation : courant, intervalle, mode arrêt et durée. • Compensation de la tension selon la température. •...
- Page 24 Manuel du chargeur solaire MPPT • Activez le mode « Expert ». • La liste des paramètres de charge de base et supplémentaires apparait à présent à l’écran. • Configurez les paramètres requis. • La configuration de la batterie définie par l'utilisateur est à présent établie sur « user defined ». Pour créer et enregistrer un type de batterie personnalisé...
- Page 25 Manuel du chargeur solaire MPPT Durée d'absorption adaptative Ce paramètre active ou désactive la durée d'absorption adaptative. • Si ce paramètre est désactivé : la durée de la phase d’absorption est la même chaque jour, la durée est déterminée par le paramètre de durée d’absorption maximale (Maximum absorption time) à...
- Page 26 Manuel du chargeur solaire MPPT Une phase d’égalisation est généralement utilisée pour équilibrer les cellules et également pour éviter la stratification de l’électrolyte dans les batteries à électrolyte liquide. La nécessité d’une égalisation dépend du type de batterie, de si une égalisation (automatique) est nécessaire, et sous quelles conditions.
- Page 27 Manuel du chargeur solaire MPPT Graphique de charge avec compensation de température Par défaut, le chargeur solaire du utilise sa température interne pour charger la batterie avec compensation de température. Une mesure de la température interne est effectuée le matin, puis à nouveau lorsque le chargeur solaire du est inactif depuis au moins une heure, par exemple lorsque le chargeur ne charge pas activement une batterie ou n’alimente pas une charge.
- Page 28 Manuel du chargeur solaire MPPT Les modes d’exploitation disponibles sont les suivants : • BatteryLife (réglage par défaut) : Cet algorithme est autoadaptatif et vise à maximiser la durée de vie de la batterie. Pour une explication détaillée de sa fonctionnalité, veuillez vous référer au chapitre Durée de vie de la batterie [6].
- Page 29 Manuel du chargeur solaire MPPT Lorsque la fonction Éclairage extérieur est activée, un programme de minuterie peut être créé dans lequel le coucher du soleil, le lever du soleil et minuit peuvent être utilisés comme points d’ancrage. Ces points d’ancrage s’ajusteront automatiquement à la durée de la nuit en fonction des saisons.
- Page 30 Manuel du chargeur solaire MPPT minuit). Réglez le deuxième niveau de variation de l’intensité sur 0 % pour éteindre complètement la lumière pendant cette deuxième partie du temps. • Allumage jusqu'au lever du soleil : Cette option allume l’éclairage au coucher du soleil, puis l’éteint au lever du soleil. Lorsque cette option est sélectionnée, il n’est pas nécessaire de sélectionner une action pour le lever du soleil.
- Page 31 Manuel du chargeur solaire MPPT • 0 = réponse immédiate (atténuation progressive désactivée) : Un paramètre de « 0 » obtiendra une réponse immédiate, ce qui fera que l'option d'atténuation progressive sera désactivée. • 9 = atténuation de 0 à 100 % en 15 minutes : En configurant la vitesse d'atténuation sur 9 par exemple, vous ralentirez la vitesse d'atténuation à...
- Page 32 Manuel du chargeur solaire MPPT 5.2.4. Paramètres du Port Tx Le port VE.Direct-TX peut être utilisé pour envoyer un signal à un appareil externe : par exemple, pour envoyer un signal PWM pour atténuer l’éclairage extérieur. Pour utiliser le port TX, un câble de sortie numérique TX VE.Direct est nécessaire.
- Page 33 Manuel du chargeur solaire MPPT 5.2.5. Paramètres du Port RX Le port VE.Direct-RX peut être utilisé pour recevoir un signal provenant d’un appareil externe. Pour allumer (ou éteindre), par exemple, le chargeur solaire depuis un signal envoyé par un système de gestion de batterie (BMS). Pour utiliser le port RX en tant que contrôle d’allumage/arrêt, un câble non inverseur d'allumage/arrêt à...
- Page 34 Manuel du chargeur solaire MPPT • Vérifiez si vous utilisez le dernier micrologiciel et recherchez le texte : « Ceci est la dernière version. » • Si le chargeur solaire ne dispose pas de la version la plus récente du micrologiciel, effectuez une mise à jour du micrologiciel. 5.4.
- Page 35 Manuel du chargeur solaire MPPT Cette vidéo présente le capteur Smart Battery Sense et certaines fonctions du réseau VE.Smart Networking : https://www.youtube.com/embed/v62wCfXaWXY 5.4.1. Configuration du réseau VE.Smart Networking Notes de conception du réseau VE.Smart Networking : Il ne peut y avoir qu’un seul produit dans le réseau transmettant la tension et/ou la température de la batterie. Il n’est pas possible d’utiliser un contrôleur de batterie avec un capteur Smart Battery Sense, ou plusieurs de ces appareils.
- Page 36 Manuel du chargeur solaire MPPT Une fois le réseau configuré, tous les appareils communiquent entre eux. Le voyant actif de chaque appareil connecté clignotera alors toutes les 4 secondes. Cela indique que l’appareil communique activement avec le réseau. Pour vérifier si un appareil individuel communique avec le réseau, cliquez sur le symbole VE.Smart dans l’écran principal près du cadran solaire.
- Page 37 Manuel du chargeur solaire MPPT 6. Fonctionnement 6.1. Démarrage Le chargeur solaire se met en marche dès qu’il est connecté à une batterie et/ou à un panneau solaire. Dès que le chargeur solaire est sous tension, il peut communiquer à travers le port VE.Direct . Il est alors possible de consulter les données du chargeur solaire et de configurer les paramètres à...
- Page 38 Manuel du chargeur solaire MPPT consommatrice sur les batteries. Ceci est un problème intrinsèque à l'algorithme par défaut. Cependant, dans la plupart des cas, c'est toujours mieux qu'une durée d'absorption fixe en dépit des autres sources de charge ou de l'état de batterie. Il est possible d'ignorer l'algorithme de la durée d'absorption par défaut en paramétrant une durée d'absorption fixe lorsque vous programmez le contrôleur de charge solaire.
- Page 39 Manuel du chargeur solaire MPPT 2. Débranchez l’alimentation de la batterie allant au chargeur solaire en coupant l’alimentation de la batterie ou en retirant le(s) fusible(s) externe(s) ou le(s) disjoncteur(s). Pour redémarrer le chargeur solaire après un arrêt, effectuez les étapes ci-dessous dans l’ordre indiqué : 1.
- Page 40 Manuel du chargeur solaire MPPT 7. Surveillance Ce chapitre décrit les différentes méthodes de surveillance et, pour chaque méthode, la manière de consulter les données en direct, les données historiques et les erreurs. 7.1. Indication des voyants LED Le chargeur solaire a trois LED pour indiquer l’état de marche : une bleue, une verte et une jaune. Ces LED indiquent, respectivement, les étapes de charge Bulk, Absorption et Float.
- Page 41 Manuel du chargeur solaire MPPT Concernant l'information la plus récente et actualisée concernant les codes des LED clignotantes, veuillez consulter l'application Toolkit de Victron. L’application est disponible sur Apple et Android. L’application peut être téléchargée depuis les boutiques d’application respectives ou sur les liens de téléchargement sur notre page de téléchargements de Logiciels.
- Page 42 Manuel du chargeur solaire MPPT • La jauge solaire montre la sortie solaire par rapport à la puissance de sortie maximale que le chargeur solaire peut produire à la tension de batterie paramétrée, et elle affiche la valeur dynamique en temps réel de la puissance de sortie du parc solaire. •...
- Page 43 Manuel du chargeur solaire MPPT Pour passer de la présentation portrait à paysage, cliquez sur l’icône carrée fragmentée, , en haut à gauche de l’écran. Le journal quotidien montre : • Production solaire : L’énergie (Wh) convertie pour cette journée. •...
- Page 44 Manuel du chargeur solaire MPPT Appareil GX affichant une notification d'alarme et des erreurs historiques. Si l’appareil GX est connecté au portail de supervision Victron Remote Monitoring (VRM), le chargeur solaire peut être supervisé à distance à travers Internet. Toutes les données, alarmes et erreurs du chargeur solaire peuvent être consultées depuis le portail VRM et les paramètres du chargeur solaire peuvent être modifiés depuis ce portail avec l’application VictronConnect.
- Page 45 Si le problème persiste ou nécessite une assistance technique, contactez le point de vente - le revendeur ou le distributeur Victron Energy. Si vous ne savez pas à qui vous adresser ou si vous ne connaissez pas le point de vente, consultez la page web d’assistance de Victron Energy...
- Page 46 Manuel du chargeur solaire MPPT Procédure de dépannage d’un chargeur solaire qui ne répond pas • Mesurez la tension entre les bornes batterie positive et négative du chargeur solaire. • Mesurez la tension entre les bornes PV positive et négative du chargeur solaire. Phase ATTENTION : Certains modèles de chargeurs solaires peuvent avoir des tensions photovoltaïques allant jusqu’à...
- Page 47 Manuel du chargeur solaire MPPT Application VictronConnect – Pourquoi le chargeur est-il éteint ? 8.3.1. Tension PV trop basse Le chargeur solaire commencera à charger lorsque la tension PV est de 5 V supérieure à la tension de la batterie. La charge se poursuit si la tension PV reste supérieure de 1 V à...
- Page 48 Manuel du chargeur solaire MPPT Vérification de la tension PV et de la tension de la batterie Phase Comparez les deux tensions. N’oubliez pas que la tension PV doit être supérieure de 5 V à la tension de la batterie pour que la charge commence. Raisons pour lesquelles la tension solaire peut être trop faible : •...
- Page 49 Manuel du chargeur solaire MPPT Vérification des bornes à distance Phase Assurez-vous que le bloc connecteur avec la boucle de fil est présent. Phase Assurez-vous que le bloc connecteur a été inséré à fond. Phase Vérifiez que la boucle de fil établit un contact électrique avec le bloc connecteur.
- Page 50 Manuel du chargeur solaire MPPT Cela peut se produire pour plusieurs raisons, à savoir : • La batterie est complètement chargée et aucun courant supplémentaire n’est nécessaire. Il s’agit d’un comportement normal et non d’un défaut. Voir le chapitre La batterie est pleine [46] pour plus de détails.
- Page 51 Manuel du chargeur solaire MPPT Raisons potentielles d’une batterie déconnectée : • Câbles de batterie desserrés ou manquants. • Câbles mal branchés. • Cosses de câble mal serties. • Un fusible grillé (ou manquant) sur le câble d’alimentation de la batterie. •...
- Page 52 Manuel du chargeur solaire MPPT Exemples de polarité correcte et incorrecte (inversée) de la batterie. Sachez qu’un câble rouge ou étiqueté comme étant positif n’indique pas nécessairement que le câble est positif. Une erreur de câblage ou d’étiquetage a pu avoir lieu lors de l’installation du chargeur solaire. Vérifiez toujours la polarité...
- Page 53 Manuel du chargeur solaire MPPT Si la tension PV dépasse la tension PV nominale maximale, le chargeur solaire cessera de charger, affichant une erreur de surtension #33 avec un clignotement rapide des voyants absorption et float. La charge ne reprend que lorsque la tension PV chute de 5 V en dessous de la tension nominale maximale.
- Page 54 Manuel du chargeur solaire MPPT 8.6. Les batteries sont insuffisamment chargées Ce chapitre aborde le problème des batteries insuffisamment chargées. Il explore les raisons possibles pour lesquelles le chargeur solaire ne charge pas correctement les batteries et donne les étapes à suivre pour vérifier ou résoudre la situation. Voici quelques signes de batteries insuffisamment chargées : •...
- Page 55 Manuel du chargeur solaire MPPT Pour vérifier la production d’énergie du parc PV et l’utilisation de l’énergie par les charges consommatrices : • Si le système comprend un contrôleur de batterie correctement installé et configuré, vous pouvez surveiller le courant entrant (ou sortant) de la batterie, tandis que le chargeur solaire indique le courant généré...
- Page 56 Manuel du chargeur solaire MPPT Un réseau VE.Smart Networking peut aider à atténuer une petite chute de tension dans le câblage. Cependant, en cas de chute de tension importante, il peut y avoir un problème de câblage entre le chargeur solaire et la batterie, qui devra être résolu avant de poursuivre.
- Page 57 Manuel du chargeur solaire MPPT Le chargeur solaire détecte automatiquement la tension de la batterie lors de la première installation, et par la suite, l’autodétection est désactivée. Cependant, si le chargeur solaire passe d’un système 24 V à un système 12 V, il se peut qu’il ne reconnaisse pas le changement de système.
- Page 58 Manuel du chargeur solaire MPPT Vérification de l’intégrité de la batterie à l’aide des données historiques du contrôleur de batterie Vérifiez si la batterie a été chargée avec une tension trop élevée. Une Application VictronConnect tension de charge très élevée peut endommager la batterie. Vérifiez la Phase affichant l’historique du contrôleur tension maximale de la batterie et les alarmes de haute tension.
- Page 59 Manuel du chargeur solaire MPPT • Les batteries sont trop petites ou vieillissent, et leur capacité est réduite. Historique de Pmax dans l’application VictronConnect. 8.8.2. La puissance de sortie maximale se rapporte à la tension de la batterie Le courant de sortie du chargeur solaire est limité à son courant nominal. Cela signifie que la puissance de sortie varie en fonction de la tension de la batterie.
- Page 60 Manuel du chargeur solaire MPPT 8.8.4. Connexion PV brûlée ou fondue Les câbles ou connexions photovoltaïques brûlés ou fondus ne sont pas couverts par la garantie. Cela peut se produire pour les raisons suivantes : • Connexions à vis desserrées. •...
- Page 61 Manuel du chargeur solaire MPPT Vérification Bluetooth Code PIN perdu : • Accédez à la liste des appareils dans l’application VictronConnect. Phase • Cliquez sur le symbole d’option (3 points) à côté de la liste du chargeur solaire. • Saisissez le code PUK unique du chargeur solaire tel qu’imprimé sur l’étiquette d’informations du produit. •...
- Page 62 Manuel du chargeur solaire MPPT 8.10.2. Mise à jour du micrologiciel interrompue Une mise à jour du micrologiciel interrompue est récupérable et il n’y a pas lieu de s’inquiéter. Essayez simplement de recommencer la mise à jour du micrologiciel. 8.10.3. Courant à la terre Si un courant de terre est détecté...
- Page 63 Manuel du chargeur solaire MPPT 8.11. Vue d’ensemble des codes d’erreur Les codes d’erreur des sous-chapitres suivants sont potentiellement affichés dans l’application VictronConnect, sur un écran à distance ou à travers un dispositif GX connecté. Pour un aperçu des erreurs les plus récentes, consultez ce lien : https:// www.victronenergy.com/live/mppt-error-codes.
- Page 64 Manuel du chargeur solaire MPPT Cette erreur se réinitialisera automatiquement. 8.11.8. Erreur 28 – Problème de phase d’alimentation Cette erreur ne se réinitialisera pas automatiquement. Débranchez puis rebranchez tous les câbles. Si l’erreur persiste, le chargeur est probablement défectueux. Notez que cette erreur a été introduite dans la version v1.36 C’est pourquoi, lors d’une mise à jour, il peut sembler que c’est la mise à...
- Page 65 Manuel du chargeur solaire MPPT Si l’erreur n’apparait que dans les données historiques, et que l’unité fonctionne normalement, cette erreur peut être ignorée sans problème. Explication : lorsque les unités s’allument pour la première fois en usine, elles n’ont pas de données d’étalonnage, et une erreur 116 est enregistrée dans le journal.
- Page 66 Manuel du chargeur solaire MPPT 9. Spécifications techniques 9.1. Spécifications 150/60 et 150/70 MPPT 150/60 MPPT 150/70 Tension de la batterie 12/24/48 V Sélection automatique ; 36 V : sélection manuelle Courant de batterie maximal 60 A 70 A 1a,b Puissance PV nominale, 12 V 860 W 1000 W...
- Page 67 à un seul localisateur MPPT. 9.2. Schémas de dimensions 9.2.1. Dimensions BlueSolar 60 A-MC4 et 70 A-MC4 Dimension Drawing - BlueSolar MPPT MC4 SCC010045300 BlueSolar MPPT 150/45-MC4 SCC010060300 BlueSolar MPPT 150/60-MC4 SCC010070300 BlueSolar MPPT 150/70-MC4 170.7 181.9 80.7 30.4 233.5 248.5...
- Page 68 Manuel du chargeur solaire MPPT 9.2.2. Dimensions BlueSolar 60 A-Tr et 70 A-Tr Dimension Drawing - BlueSolar MPPT Tr SCC010045200 BlueSolar MPPT 150/45-Tr SCC010060200 BlueSolar MPPT 150/60-Tr SCC010070200 BlueSolar MPPT 150/70-Tr 170.7 182.4 80.7 233.5 DETAIL 248.5 Dimensions in mm...
