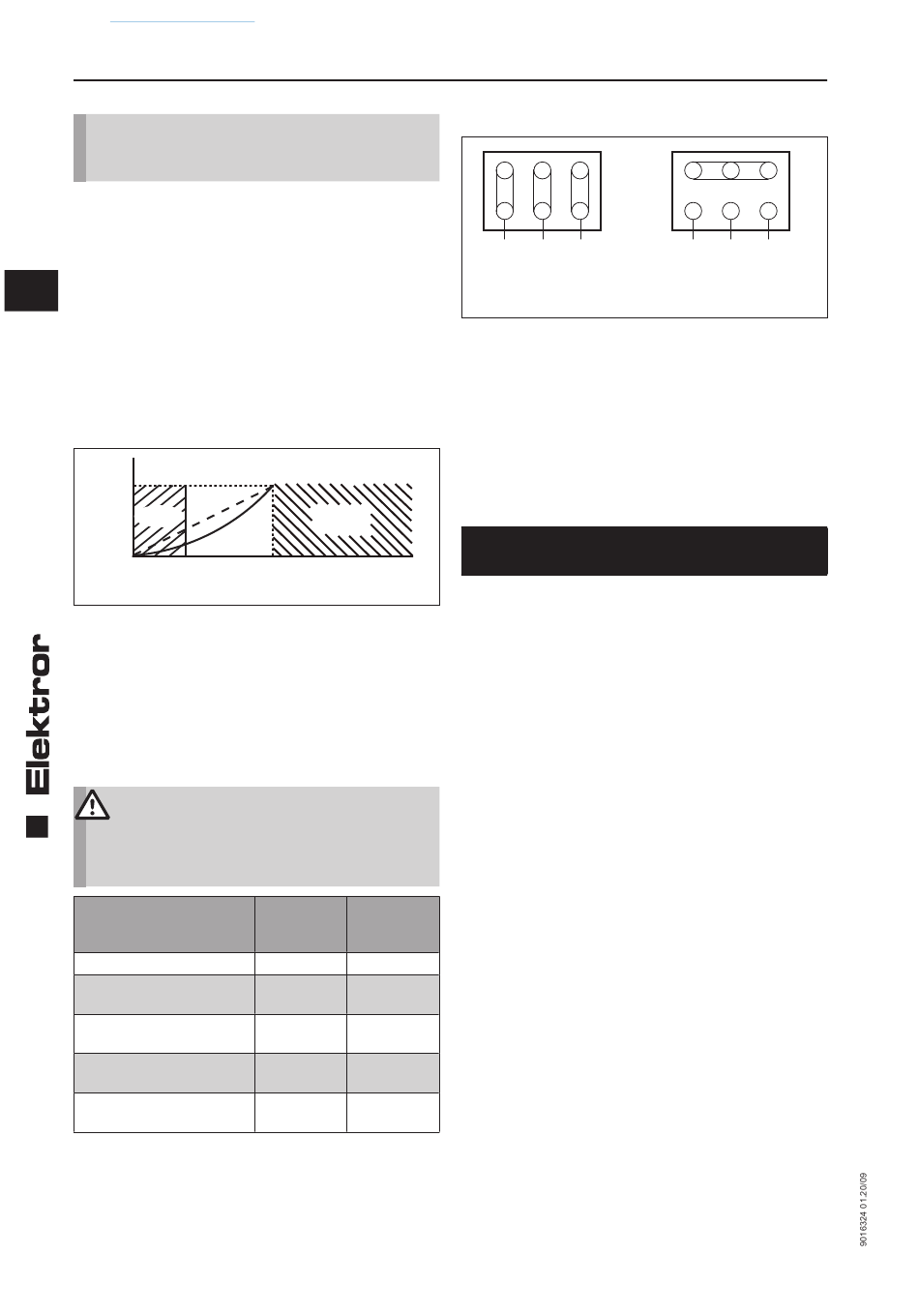

Instrukcja obsługi i montażu ND ATEX
wać parametry i eksploatować poza strefą ATEX.
Należy bezwzględnie przestrzegać informacji
zawartych w instrukcji eksploatacji i montażu
przetwornicy częstotliwości.
• Jeśli w zakresie dostawy znajduje się fi ltr do ochrony
silnika, to musi być on zainstalowany zgodnie z zasadami
podanymi w instrukcji montażu wydanej przez producenta
przemiennika/fi ltra silnikowego.
*) Wartości patrz tabliczka znamionowa.
PL
3.3.4 Szczególne wskazówki dotyczące podłączania
i uruchamiania wentylatora / silnika napędowego
do pracy z przemiennikiem częstotliwości
• Na tabliczce znamionowej silników ognioszczelnych i
wzmocnionych podane są dane graniczne obowiązujące
dla pracy z przemiennikiem.
Na przemienniku należy koniecznie ustawić przyporząd-
kowanie U/f zgodnie z wykresem.
U
B
zakazane
0
U und f
B B
• Na przemienniku nie wolno w żadnym wypadku ustawiać
częstotliwości (prędkości obrotowej) przekraczającej
maksymalną wartość częstotliwości f
czce znamionowej ! ! W przeciwnym wypadku może dojść
do przeciążenia silnika albo do zniszczenia wentylatora z
powodu zbyt wysokiej prędkości obrotowej wirnika.
• W dolnym zakresie częstotliwości nie może wystąpić
specjalne podwyższenie napięcia (boost), ponieważ uz-
wojenie może się silnie nagrzać przy niewielkiej
wydajności chłodzenia łopatki wentylatora.
Uwaga!
W celu uniknięcia wysokich obciążeń części i
44 zakłóceń przy pracy z przemiennikiem, podczas
rozruchu/zwalniania oraz zmiany prędkości obro-
towej obowiązują dla danej klasy mocy silników
(patrz tabliczka znamionowa) następujące czasy:
Moc silnika urządzenia
Moc silnika < 0,25 kW
0,25 kW < Moc silnika
<=3,0 kW
3,1 kW < Moc silnika
<= 7,5 kW
7,6 kW < Moc silnika
<= 11,0 kW
11,1 kW < Moc silnika
<= 30,0 kW
W fazie rozruchu i zwalniania należy zagwarantować równo-
mierny rozruchu i zwalnianie.
Podczas pracy w żadnym wypadku nie mogą występować
zmiany prędkości obrotowej przekraczające zmianę prędko-
ści obrotowej podczas rozruchu i zwalniania.
АО "БЕРГАБ" Тел./факс: (495)727-22-72 catalog@elektror.ru
obszar
zakazany
f
B
patrz tabliczka znamionowa
podaną na tabli-
B
Czas
rozruchu zwalniania
[s]
5
10
20
30
30
3.4 Połączenie wentylatorów trójfazowych
W2 U2
U1 V1
L1 L2
(L3)
połączenie 
(napięcie niskie)
Kontrola kierunku wirowania
Włączyć wentylator. Kierunek wirowania wirnika musi być
zgodny ze strzałką umieszczoną na obudowie.
W przypadku błędnego kierunku wirowania należy zamienić
ze sobą L1 i L3.
3.5 Zaciski dodatkowe
W skrzynkach zaciskowych znajdują się dołączone do
dostawy schematy dla wszystkich połączeń. Dotyczy to
również opcjonalnej termicznej ochrony uzwojenia oraz
ogrzewania postojowego.
4 INFORMACJE O PRACY I
UŻYTKOWANIU
4.1 Zasady podstawowe
Prosimy przestrzegać wskazówek zawartych w podrozdziale
1.1 dotyczących użytkowania maszyny zgodnie z jej prze-
znaczeniem oraz zasad bezpieczeństwa opisanych w pod-
rozdziałach od 1.2 do 1.13.
Jeśli podczas pracy zostanie przekroczony prąd znamiono-
wy silnika napędowego, należy sprawdzić, czy wartość na-
pięcia sieciowego i częstotliwości sieciowej odpowiada para-
metrom urządzenia (tabliczka znamionowa silnika).
Po wyłączeniach ochronnych takich jak np. zadziałanie sa-
moczynnego wyłącznika silnikowego, zadziałanie analizato-
ra PTC przy silnikach z czujnikiem termistorowym PTC lub
wyłączenie ochronne przemiennika częstotliwości przy apli-
kacjach ATEX z jego zastosowaniem, ponowne uruchomie-
nie urządzenia dozwolone jest dopiero po wykryciu i usunię-
ciu przyczyny zakłócenia.
W przypadku wentylatorów, które nie są wykorzystywane w
całej charakterystyce, przy zbyt małym oporze systemowym
silnik może być przeciążony (zbyt wysoki prąd pobierany). W
Czas
tym przypadku należy zdławić strumień objętości za pomocą
przepustnicy zamontowanej po stronie tłocznej lub ssawnej.
Wentylator nie może być narażony na obciążenia wibracyj-
[s]
ne, wstrząsowe bądź uderzeniowe.
10
4.2 Praca z przemiennikiem częstotliwości
20
Dzięki zastosowaniu przemiennika częstotliwości możliwy
jest szeroki zakres nastaw prędkości obrotowej, przy czym
40
różnica prędkości obrotowych między biegiem jałowym
a maksymalnym obciążeniem wentylatorów i sprężarek
bocznokanałowych jest niewielka i zależna od obciążenia.
60
Czynności regulacyjne wymagające ingerencji w parametry
przemiennika (np. regulacja prędkości obrotowej) muszą
100 być starannie wykonane (i udokumentowane) przez specja-
listów, ponieważ błędne wartości w niektórych krytycznych
parametrach przemiennika (jak np. częstotliwość graniczna
charakterystyki wyjściowej przemiennika) mogą skutkować
podwyższonym poborem prądu, przegrzaniem, uszkodze-
niem uzwojenia i/lub wadliwym funkcjonowaniem zastoso-
wania ATEX.
www.elektror.pl
V2 W2 U2
W1 U1 V1
L3 L1 L2
(L1) (L3)
połączenie Y
(napięcie wysokie)
V2
W1
L3
(L1)
