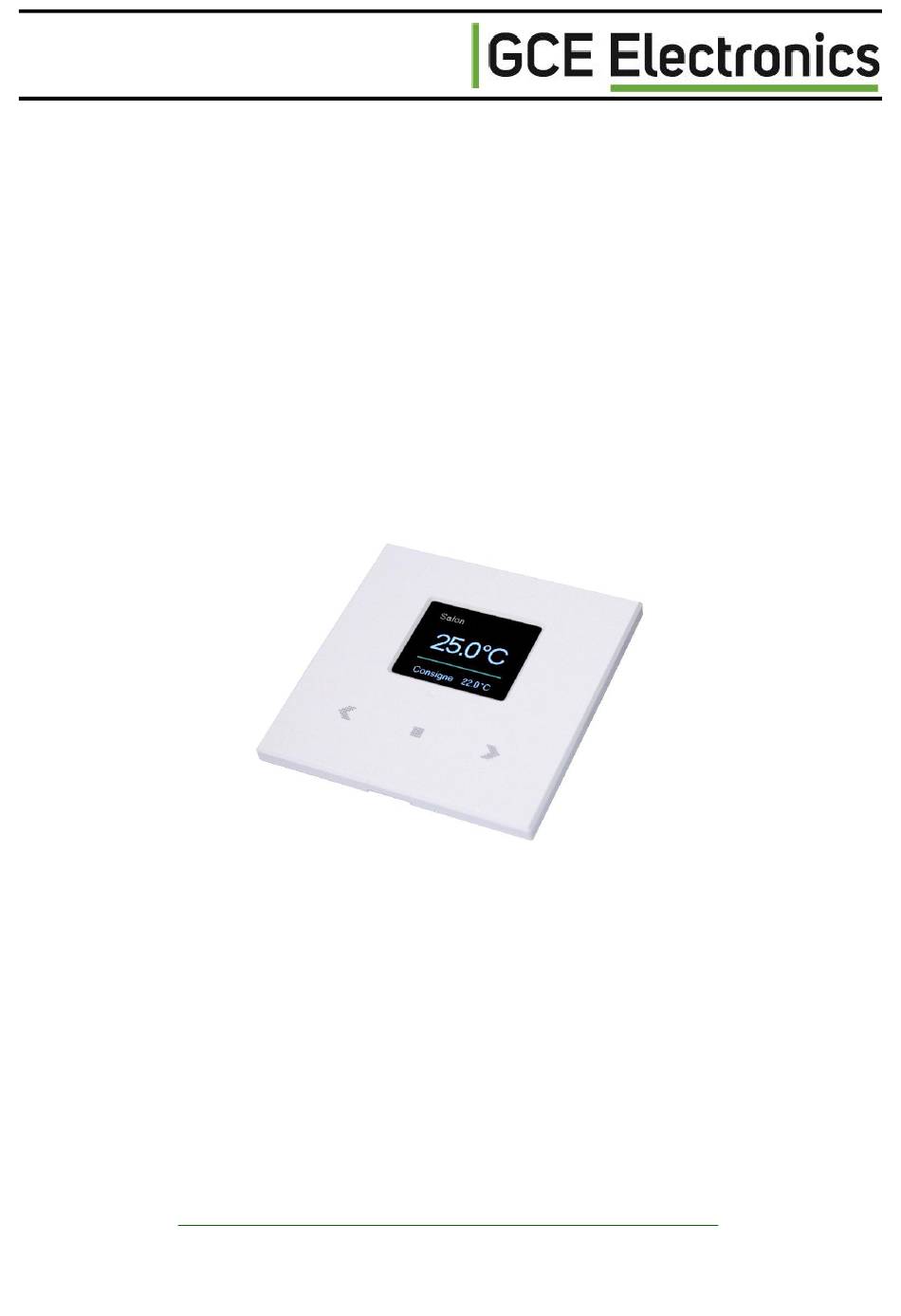

Mode d'emploi X-DISPLAY Version 1.0
Mode d'emploi
X-DISPLAY
Extension compatible avec l'IPX800V4

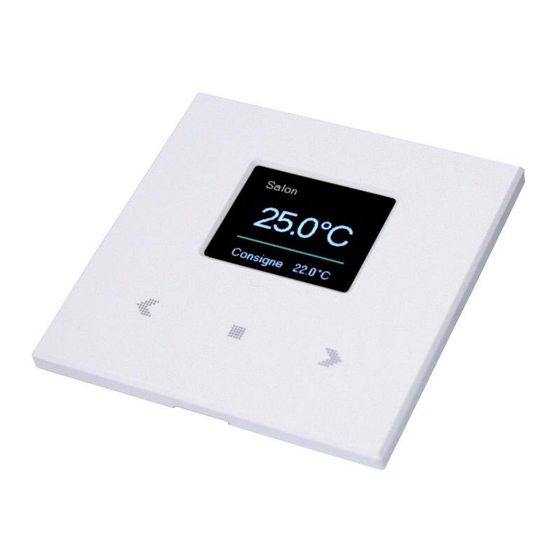

Le X-DISPLAY est un écran de contrôle multifonction, configurable par l'intermédiaire de l'IPX800V4.
Compte tenu des évolutions régulières des IPX800V4, certaines fonctions ou procédures peuvent avoir été
modifiées ou remplacées.
Pour plus d'informations sur les nouvelles fonctions, contactez-nous au 0899.49.05.15.
1
Copyright © GCE Electronics
07/12/2017

Publicité

Table des Matières
loading

Manuels Connexes pour GCE X-DISPLAY

Sommaire des Matières pour GCE X-DISPLAY

  • Page 1 Mode d’emploi X-DISPLAY Extension compatible avec l’IPX800V4 Le X-DISPLAY est un écran de contrôle multifonction, configurable par l’intermédiaire de l’IPX800V4. Compte tenu des évolutions régulières des IPX800V4, certaines fonctions ou procédures peuvent avoir été modifiées ou remplacées. Pour plus d’informations sur les nouvelles fonctions, contactez-nous au 0899.49.05.15.

  • Page 2: Caractéristiques

    Mode d'emploi X-DISPLAY Version 1.0 I. Caractéristiques  Alimentation 12V continu  Port d'extension (paire + et –) pour l'IPX800V4 (câble non fourni)  Consommation de 0.5W  32 écrans configurables  9 types de configuration : Thermostat, Interrupteur, Maison, Volet roulant, Heure, Veilleuse, Température, Humidité...

  • Page 3: Précautions D'usage

    Mode d'emploi X-DISPLAY Version 1.0 II. Précautions d’usage Copyright © GCE Electronics 07/12/2017...
  • Page 4 Mode d'emploi X-DISPLAY Version 1.0 III. Guide d’installation  Câbler l’alimentation 12V dans le connecteur J2 (+12V et GND) et brancher le Bus de communication sur le connecteur J3 (bien respecter le + et le -).  Utiliser un tournevis pour appuyer délicatement sur le verrouillage du connecteur afin d’insérer les fils plus facilement.
  • Page 5 Mode d'emploi X-DISPLAY Version 1.0  Fixer la carte à votre boîtier d’encastrement. Attention : Lors du placement dans le boîtier, il faut impérativement qu’aucun fil ne passe près de la zone arrière des boutons tactiles au risque de créer des disfonctionnements de ceux-ci.

  • Page 6: Démarrage Rapide

    3. Connecter votre IPX800V4 et votre X-DISPLAY à l'aide d'une paire de fils blindée reliant les Bus + et les Bus - de l'IPX800V4 aux Bus + et – de la X-DISPLAY (le + avec le + et le – avec le -).

  • Page 7: Appairage Avec L'ipx800V4

    V. Prérequis – Mise en service V.1 Appairage avec l’IPX800V4 Pour connecter un X-DISPLAY à l’IPX800V4, il suffit d'entrer son identifiant dans le menu « admin/periph.htm » de votre IPX800V4 (il est également possible de lui attribuer un nom). L'identifiant se présente de la forme « 0B XX XX XX ». Ce dernier est disponible sur l'étiquette en clair.
  • Page 8 Mode d'emploi X-DISPLAY Version 1.0 Une fois enregistré, vous avez accès au menu de votre extension qui vous permet de configurer le X-DISPLAY. Copyright © GCE Electronics 07/12/2017...

  • Page 9: Configuration Du X-Display

    Mode d'emploi X-DISPLAY Version 1.0 V.2 Configuration du X-DISPLAY Vous pouvez ajouter jusqu’à 32 zones sur votre X-Display. Chaque zone est entièrement configurable. Vous pouvez changer le nom de celle-ci (le nom est limité à 15 caractères, les caractères spéciaux courants sont disponibles) ; il faut ensuite sélectionner le type de zone et l’élément auquel elle est associée.
  • Page 10 Mode d'emploi X-DISPLAY Version 1.0  Volet : Un volet roulant commandé par une X-4VR est 100% contrôlable par le X- Display avec un retour d’état de la position du volet.  Heure : Affichage de l’heure et de la date du jour.
  • Page 11 Mode d'emploi X-DISPLAY Version 1.0 Concernant l’utilisation des entrées analogiques et des entrées analogiques virtuelles, vous pouvez utiliser des formules personnalisées sous conditions de respecter les règles suivantes :  La formule doit commencer par la variable « X » ;...

  • Page 12: Contactez-Nous

    Mode d'emploi X-DISPLAY Version 1.0 VI. Contactez-nous En cas de problèmes techniques ou de difficultés lors de l'installation, plusieurs éléments sont à votre disposition :  Un https://forum.gce-electronics.com/ ainsi la base forum : connaissance: http://www.gce-electronics.com/helpdesk ... gebase.php et le wiki : http://gce-electronics.com/wiki/index.php?title=Accueil...
