Manuels Connexes pour NETGEAR WGR614v9
Sommaire des Matières pour NETGEAR WGR614v9

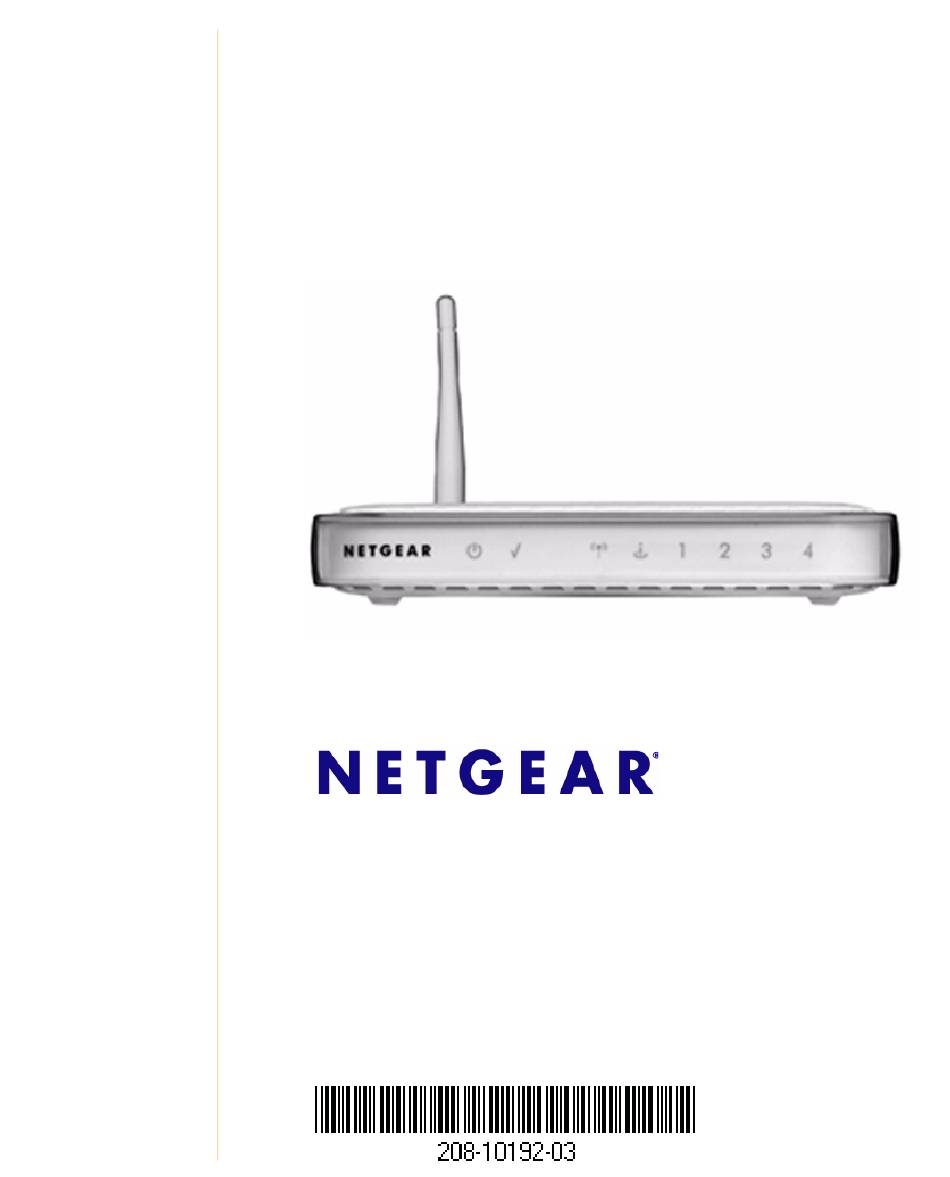

- Page 1 Manuel d'installation du routeur NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134 USA Juillet 2008 208-10192-03 v1.0...
-
Page 2: Marques Commerciales
© 2008 de NETGEAR, Inc. Tous droits réservés. Marques commerciales NETGEAR et le logo NETGEAR sont des marques déposées, et RangeMax et Smart Wizard sont des marques de commerce de NETGEAR. Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation. Les autres marques et noms de produits sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs. -
Page 3: Table Des Matières
Table des matieres Se familiariser avec le Routeur sans fil ................1 Déballage de votre nouveau routeur ................. 1 Avant de commencer ......................5 Deux méthodes de configuration : Configuration Smart Wizard ou Configuration manuelle ...................... 6 Configuration Smart Wizard ....................6 Configuration manuelle ...................... -
Page 5: Se Familiariser Avec Le Routeur Sans Fil
Se familiariser avec le Routeur sans fil Nous vous félicitons d'avoir acheté le routeur WGR614v9 sans fil Wireless-G de NETGEAR®. Avant d'installer votre routeur, vérifiez le contenu de la boîte (consultez la section Déballage de votre nouveau routeur). Familiarisez-vous avec les panneaux avant et arrière de votre routeur (en particulier les voyants) et avec les informations importantes mentionnées sur l'étiquette du routeur (consultez la... - Page 6 Manuel d'installation du routeur Pour préparer l'installation de votre routeur : Retirez soigneusement le film protecteur qui recouvre les faces du routeur. Placez le routeur à un endroit adapté (près d'une prise de courant et proche des câbles Ethernet de vos ordinateurs câblés). Pour installer votre routeur, veuillez procéder comme suit : •...
-
Page 7: Panneau Avant Du Routeur

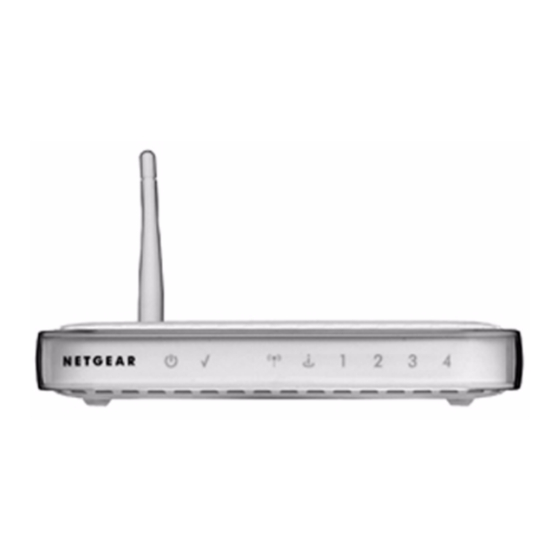

Manuel d'installation du routeur Panneau avant du Routeur Figure 2 Les voyants d'état à l'avant du routeur permettent de vérifier le statut des éléments ci-dessous. Tableau 1. Descriptions des voyants Voyant Fonction Activité Description Alimentation Activé Le routeur est alimenté. Clignotant Le micrologiciel (firmware) est corrompu. -
Page 8: Panneau Arrière Du Routeur
Clignotant (orange) Des données sont en cours de transmission à 10 Mbits/s. Désactivé Aucun lien n'a été détecté sur ce port LAN. Panneau arrière du Routeur Le panneau arrière du routeur WGR614v9 comprend les éléments indiqués par des flèches sur le schéma. Figure 3 Le panneau arrière du routeur contient : 1. -
Page 9: Etiquette Située Sur Le Dessous
Manuel d'installation du routeur Etiquette située sur le dessous Pour connaître le numéro de série et en savoir plus sur l'identifiant par défaut, les ports et les voyants d'état, reportez-vous à l'étiquette située au-dessous du routeur. Figure 4 Avant de commencer Assurez-vous de disposer des éléments suivants avant de procéder à... -
Page 10: Deux Méthodes De Configuration : Configuration Smart Wizard Ou Configuration Manuelle
Configuration Smart Wizard Le processus de configuration via l'assistant Smart Wizard prend environ 20 minutes. Insérez le CD NETGEAR dans un PC sous Windows. Le CD démarre automatiquement et recherche la langue utilisée sur votre PC. Acceptez cette langue ou sélectionnez-en une autre. -
Page 11: Configuration Manuelle
Manuel d'installation du routeur Configuration manuelle La configuration de votre routeur comporte deux étapes : 1. Connectez le routeur au modem câble ou ADSL, puis connectez un ordinateur au routeur (consultez la section « Connexion du routeur »). Votre ordinateur doit être réglé de sorte à obtenir automatiquement sa configuration réseau TCP/IP depuis le routeur, via DHCP. - Page 12 Manuel d'installation du routeur e. Insérez correctement l'extrémité libre du câble (1) dans un port LAN du routeur, par exemple le port LAN 4 (3). Figure 6 Insérez correctement le câble jaune (5) livré avec votre routeur dans le port Internet jaune du routeur (4) et l'autre extrémité...
- Page 13 Manuel d'installation du routeur Lancez votre réseau en respectant l'ordre des étapes suivantes : Si vous ne respectez pas cet ordre, il est possible que votre connexion à Internet échoue. a. Branchez d'abord le modem câble ou ADSL, puis mettez-le sous tension. Patientez 2 minutes. b.
-
Page 14: Connexion Au Routeur Sans Fil Après L'installation
Manuel d'installation du routeur • LAN. Un voyant LAN (5) doit être allumé. La couleur verte indique que les données sont transmises à une vitesse de 100 Mbits/s ; la couleur orange indique une vitesse de 10 Mbits/s. Si le voyant LAN ne s'allume pas, vérifiez que le câble Ethernet qui relie l'ordinateur au routeur est correctement branché... - Page 15 Manuel d'installation du routeur Une fenêtre de connexion identique à l'illustration de la Figure 10 s'affiche. Figure 10 Lorsque le programme vous y invite, saisissez admin comme nom d'utilisateur et password comme mot de passe, le tout en minuscules. (Pour des raisons de sécurité, le routeur possède un nom d'utilisateur et un mot de passe spécifiques.) Le nom d'utilisateur et le mot de passe du routeur ne sont pas les mêmes que ceux utilisés pour vous connecter à...
-
Page 16: Mise À Jour Du Micrologiciel (Firmware)
Manuel d'installation du routeur Mise à jour du micrologiciel (firmware) NETGEAR améliore continuellement le fonctionnement et les caractéristiques de votre routeur. Pour que vous receviez facilement les dernières fonctionnalités de mise à jour du routeur, NETGEAR propose plusieurs méthodes permettant de mettre à jour votre produit. - Page 17 à jour sur le site Web de NETGEAR. Rendez-vous ensuite sur le site Web de NETGEAR et sélectionnez le numéro de modèle de votre routeur. Si vous trouvez Se familiariser avec le Routeur sans fil...
-
Page 18: Configuration Et Test De La Connectivité Sans Fil De Base
Sous Downloads (Téléchargements), recherchez la dernière version du micrologiciel (firmware) proposée et comparez-la à celle de votre routeur. Si la version proposée sur le site Web de NETGEAR est plus récente, cliquez sur le numéro de version. Cliquez ensuite sur le bouton droit de la souris et sélectionnez Enregistrer la cible sous pour enregistrer le fichier sur votre disque dur. - Page 19 Manuel d'installation du routeur Pour configurer une connectivité sans fil de base et la tester : Connectez-vous au routeur (consultez la section « Connexion au routeur sans fil après l'installation » à la page 10). Si votre routeur est configuré pour rechercher automatiquement les nouvelles versions du micrologiciel (firmware) (configuration par défaut), il le fait lors de chaque ouverture de session.
-
Page 20: Mise En Place Des Mesures De Sécurité Sans Fil Adaptées À Votre Situation
Dans le menu principal, sous Setup (Configuration), sélectionnez Wireless Settings (Paramètres sans fil). Notez que le SSID (Service Set Identification Key) par défaut est NETGEAR. Le SSID de tout adaptateur sans fil doit correspondre au SSID que vous configurez dans le routeur. -
Page 21: Enregistrement De Votre Produit, Assistance Et Documentation
NETGEAR. Pour obtenir des mises à jour produit et une assistance sur le Web, consultez le site : http://www.netgear.fr/support/. Vous pouvez consulter la documentation relative à votre routeur sur le CD qui l'accompagne et dans les sections Support et Documentation du site Web. - Page 22 Manuel d'installation du routeur Se familiariser avec le Routeur sans fil Version 1.0, Juillet 2008...
-
Page 23: Dépannage
Dépannage Ce chapitre fournit des informations sur le dépannage de votre routeur. Vous y trouverez une aide pour résoudre les problèmes suivants : • « Problèmes courants » • « Problèmes avec les fonctions de base » à la page 20 •... -
Page 24: Problèmes Avec Les Fonctions De Base
Assurez-vous que le cordon d'alimentation est proprement connecté à votre routeur et que l'adaptateur secteur est proprement relié à une prise électrique fonctionnant correctement. b. Assurez-vous d'utiliser l'adaptateur secteur fourni par NETGEAR avec ce produit. Si l'erreur persiste, cela signifie que le problème doit provenir de votre matériel. Veuillez contacter l'assistance technique. - Page 25 Dans le menu du CD, cliquez sur Supporting Sofware (Logiciel de prise en charge), puis Netgear Firmware Recovery Utilily (Utilitaire de récupération du micrologiciel NETGEAR) et suivez les instructions pour la procédure de récupération. Lors de l'installation de l'utilitaire, un raccourci NETGEAR Router Recovery (Récupération du routeur NETGEAR) est placé sur le bureau.
-
Page 26: Je Ne Parviens Pas À Me Connecter Au Routeur
Manuel d'installation du routeur Assurez-vous que l'ordinateur connecté est sous tension. Assurez-vous d'utiliser des câbles Ethernet tels que celui qui accompagne votre routeur. Je ne parviens pas à me connecter au routeur Si vous ne parvenez pas à vous connecter au routeur, vérifiez les points suivants : •... -
Page 27: Obtention D'une Adresse Ip Internet
Manuel d'installation du routeur Obtention d'une adresse IP Internet Si votre routeur ne parvient pas à se connecter à Internet et si son voyant d'état est orange ou clignote en orange, vérifiez si le routeur peut obtenir une adresse IP Internet auprès de votre fournisseur d'accès. -
Page 28: Dépannage De La Navigation Internet
Manuel d'installation du routeur Si toutes les étapes indiquent « OK », votre connexion PPPoE est opérationnelle. Si l'une des étapes indique « Failed », vous pouvez retenter une connexion en cliquant sur Connect (Se connecter). Le routeur tentera de se reconnecter indéfiniment. Si la connexion ne s'établit pas au bout de plusieurs minutes, il se peut que votre nom de service, votre nom d'utilisateur ou votre mot de passe soit incorrect. -
Page 29: Dépannage Avancé À L'aide De L'utilitaire Ping
Manuel d'installation du routeur Dépannage avancé à l'aide de l'utilitaire Ping La plupart des ordinateurs et des routeurs sont équipés d'un utilitaire ping, un outil de diagnostic permettant de communiquer avec les périphériques cibles par l'envoi de requêtes. En retour, ce dernier répond. -
Page 30: Test De La Connexion Entre L'ordinateur Et Internet
Manuel d'installation du routeur Test de la connexion entre l'ordinateur et Internet Après vous être assuré que la connexion entre votre ordinateur et le routeur est bonne, testez la connexion de votre ordinateur vers Internet. Depuis le menu Démarrer > Exécuter... de Windows, saisissez : PING -n 10 <adresse IP>... -
Page 31: Configuration Par Défaut
Configuration par défaut Paramètres de configuration par défaut Cette section contient les paramètres par défaut et les caractéristiques techniques du routeur WGR614v9 sans fil Wireless-G. Tableau 2. Paramètres de configuration par défaut du routeur sans fil Fonction Paramètre par défaut Protocole réseau et normes... -
Page 32: Restauration Des Paramètres De Configuration Et Du Mot De Passe Par Défaut
Manuel d'installation du routeur Tableau 2. Paramètres de configuration par défaut du routeur sans fil (suite) Fonction Paramètre par défaut Caractéristiques d'interface LAN : 10BASE-T ou 100BASE-Tx, RJ-45 WAN : 10BASE-T ou 100BASE-Tx, RJ-45 Restauration des paramètres de configuration et du mot de passe par défaut Vous pouvez restaurer les paramètres de configuration par défaut d'origine qui réinitialisent le nom d'utilisateur du routeur sur admin, le mot de passe sur password et l'adresse IP sur 192.168.1.1. -
Page 33: Documents Liés
Documents liés Ce tableau contient des liens vers des documents de référence qui peuvent vous aider à mieux comprendre les technologies utilisées par votre produit NETGEAR. Tableau 3. Documents de référence Document Lien Principes du réseau en http://documentation.netgear.com/reference/enu/tcpip/index.htm TCP/IP http://documentation.netgear.com/reference/enu/wsdhcp/index.htm Préparer votre réseau... - Page 34 Manuel d'installation du routeur Documents liés Version 1.0, Juillet 2008...
-
Page 35: Enregistrement Et Certifications
Pour obtenir des mises à jour produit et une assistance sur le Web, consultez le site : http://www.netgear.fr/support/ Vous pouvez consulter la documentation d'installation sur le CD qui accompagne votre routeur et dans les sections Support et Documentation du site Web Lorsque le routeur est connecté...
